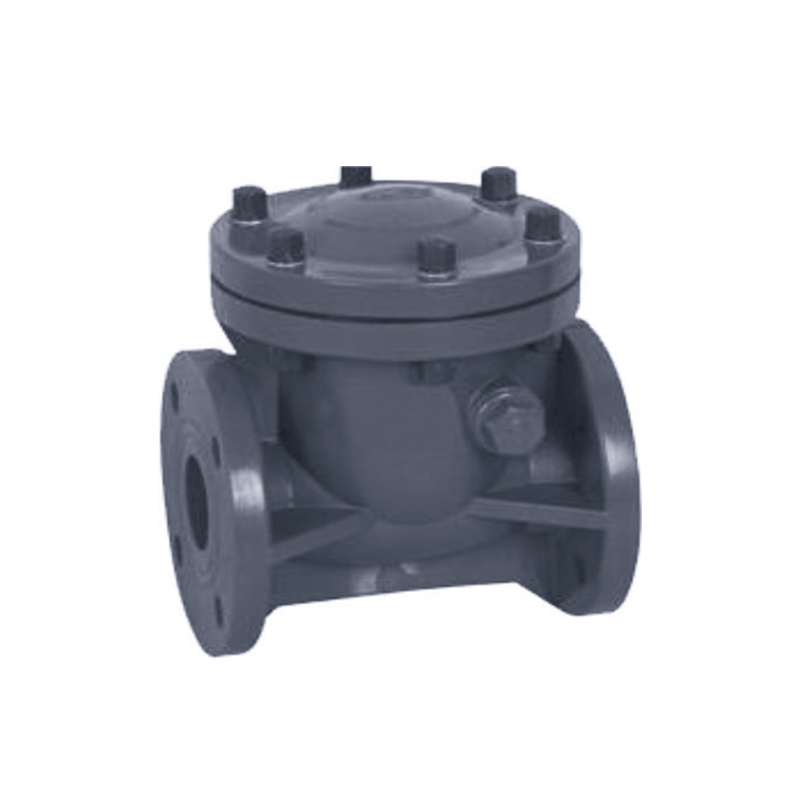

SCH8O/DIN UPVC/CPVC terugslagklep

De UPVC/CPVC-terugslagklep is een uiterst efficiënt vloeistofregelapparaat dat op grote schaal wordt toegepast in waterbehandeling, chemische verwerking en landbouwirrigatie. Het ontwerp zorgt ervoor dat vloeistof vrij in één richting kan stromen, terwijl het automatisch sluit tijdens tegenstroom, waardoor terugstroming van medium effectief wordt voorkomen en de veiligheid van het pijpleidingsysteem wordt gewaarborgd.

De UPVC/CPVC-terugslagklep heeft een compacte structuur, een lichtgewicht ontwerp en eenvoudige installatie en onderhoud. Het zeer sterke kleplichaam zorgt voor stabiliteit en duurzaamheid onder hoge druk.

Neem contact met ons op

Vorig：SCH8O/DIN UPVC/CPVC SK-type statische menger
Volgende：SCH8O/DIN UPVC/CPVC kogelbodemventiel

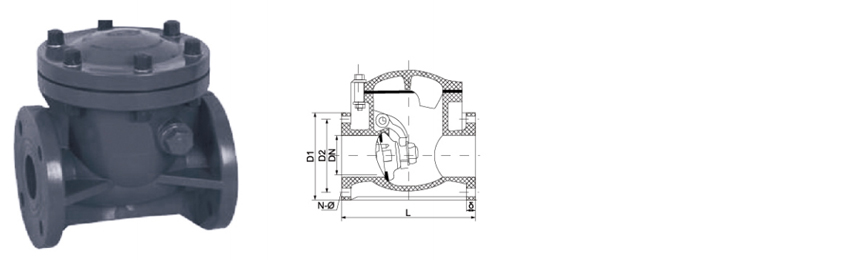

parameter sollicitatie Technische normen

GROOTTE/NOM.		dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300 )
		(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	DIN	105	115	145	145	160	180	197	215	250	280	340	390	440
	ANSI	98	108	117	128	155	178	192	229	254	284	343	406	481
	JIS	75	90	100	105	120	140	150	175	210	240	290	355	400
D2	DIN	75	85	100	110	125	145	160	180	210	240	295	350	400
	ANSI	70	79	89	98	121	140	152	191	216	241	298	362	432
	JIS	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
N-Φ	DIN	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ23	8-Φ23	2-Φ23	2-Φ23
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	2-Φ24	2-Φ24
	JIS	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	2-Φ23	2-Φ25	6-Φ25
L		140	160	170	170	200	245	265	300	350	400	500	575	575
δ		15	15	16	16	20	22	22	22	24	26	28	30	30
Werkdruk (MPA)		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6

SCH80 / DIN · VEERONDERSTEUND

UPVC / CPVC terugslagklep

Terugslagklep · Zwenkschijf · Horizontaal of verticaal

De SCH80/DIN UPVC/CPVC terugslagklep is een terugslagstroomregelapparaat dat is ontworpen voor corrosieve en zeer zuivere vloeistofsystemen. Deze klep is vervaardigd volgens ASTM SCH80- en DIN-normen en maakt gebruik van een veerondersteunde schijf die op een scharnierpen draait om voorwaartse stroming mogelijk te maken en automatisch sluit wanneer de stroming omkeert. Het zwenkschijfontwerp zorgt voor een lage drukval en is geschikt voor toepassingen met variërende stroomsnelheden. Het kleplichaam is verkrijgbaar in UPVC voor algemene chemische toepassingen en CPVC voor toepassingen bij hoge temperaturen tot 93°C. De veerkrachtige afdichting, verkrijgbaar in EPDM, FKM of PTFE, zorgt voor een lekdichte afsluiting wanneer tegenstroom optreedt.

DN15–DN200

Maataanbod

PN10–PN16

Druk klasse

–20°C tot 93°C

CPVC-temperatuur

Zwenk schijf

Controleer het mechanisme

Veerondersteunde schijf

Snelle sluitingsreactie voorkomt omgekeerde stroom. Veerkracht gekalibreerd voor een positieve zitpositie, zelfs bij lage voorwaartse snelheden.

Chemische en thermische weerstand

UPVC en CPVC zijn bestand tegen zuren, basen en zouten. CPVC breidt de service uit tot 93°C. Schijf- en afdichtingsmaterialen selecteerbaar voor specifieke chemie.

Lage drukval

Het gestroomlijnde pad van de zwenkschijf minimaliseert de stroombeperking, waardoor het energieverbruik wordt verminderd en de lijnefficiëntie behouden blijft.

Horizontale of verticale installatie

Flexibele oriëntatie voor nieuwe of retrofit leidingsystemen. Verticale installatie vereist een opwaartse stroomrichting.

Bouw

Lichaam UPVC · CPVC

Schijf Massief UPVC · PTFE · SS304/316

Zegel EPDM · FKM · PTFE

Lente SS304 · SS316 (gecoat)

Verbinding

Contactdoos Oplosmiddelcement · DIN/ANSI

Met schroefdraad NPT · BSPT

Geflensd DIN PN10/PN16 · ANSI 150

Normen ASTM D2467 · DIN8061/8062 · ISO16137

Zegelselectie

EPDM Water, milde zuren · Tot 80°C

FKM Oliën, koolwaterstoffen · Tot 90°C

PTFE Agressieve chemicaliën · Tot 93°C

Controleer de compatibiliteit met proceschemie en temperatuur.

Toepassingslandschap

Chemie en metallurgie

Zuuroverdracht · Bijtende dosering · Beitslijnen

Elektronica en halfgeleider

Ultrapuur water · CMP-slurry · Afgifte van chemicaliën

Energie en fotovoltaïsche energie

Accu-elektrolyt · Zonne-etsing · Koelwater

Waterbehandeling

Afvalwater · RO-permeaat · Ontzilting

Farmaceutisch en voedsel

DI water · CIP retour · Sanitaire leidingen

Automobiel en algemeen

Onderdelen wassen · Verfcirculatie · Koellussen

Installatierichtlijnen

Oriëntatie: De stroompijl moet uitgelijnd zijn met de voorwaartse stroomrichting. Horizontale lijnen maken gebruik van door zwaartekracht ondersteunde sluiting. Verticale lijnen vereisen opwaartse stroming.
Rechte buis: Minimaal 5 diameters stroomopwaarts en 3 diameters stroomafwaarts voor een stabiel stromingsprofiel.
Lassen met oplosmiddel: Gebruik primer en cement specifiek voor UPVC of CPVC. Zorg voor een volledige uithardingstijd.
Met schroefdraad joints: Apply PTFE tape to male threads only. Hand-tighten plus 1–2 turns.
Inspectie: Inspecteer de afdichting en schijf regelmatig op slijtage of chemische aantasting.

Kritieke beperkingen

Temperatuur: UPVC max. 60°C · CPVC max. 93°C · De afdichtingswaarde niet overschrijden.
Niet geschikt voor stoomservice. Vermijd snelle thermische cycli en drukstoten.
Niet bedoeld voor gasvormige media — uitsluitend ontworpen voor vloeibare toepassingen.
Lente corrosion: Verify spring alloy compatibility with process chemistry.
Schurende media: Een hoog gehalte aan vaste stoffen kan de schijf- en afdichtingsoppervlakken beschadigen.
UV-bescherming: Bewaar en installeer uit de buurt van direct zonlicht of breng een UV-coating aan.

Veelgestelde vragen

Hoe verschilt een terugslagklep van een kogelterugslagklep?

Een terugslagklep maakt gebruik van een scharnierende schijf die openzwaait bij voorwaartse stroming en sluit door zwaartekracht of veerkracht wanneer de stroming omkeert. Het biedt een lagere drukval en is geschikt voor grotere buismaten. Een kogelterugslagklep maakt gebruik van een veerbelaste kogel die tegen een afdichting zit, wat zorgt voor een snellere sluitreactie en een betere afdichting bij lage stroomsnelheden.

Kan deze klep in een verticale lijn worden geïnstalleerd?

Ja, de terugslagklep kan worden geïnstalleerd in verticale leidingen met opwaartse stromingsrichting. De veerondersteunde schijf zorgt voor een positieve sluiting, zelfs bij verticale installaties. Horizontale installatie wordt ook ondersteund en is de meest voorkomende configuratie.

Wat veroorzaakt klapperen en hoe kan dit worden opgelost?

Chatten treedt meestal op wanneer de stroomsnelheid te laag is, waardoor de schijf gaat oscilleren. Dit kan worden opgelost door het debiet te verhogen, een lichtere veer te installeren of een klep met een lagere kraakdruk te kiezen. Pulserende stroming van zuigerpompen kan ook klapperen veroorzaken.

Hoe selecteer ik de juiste veerkracht voor mijn systeem?

De keuze van de veerkracht is afhankelijk van de stroomsnelheid en de tegendruk van het systeem. Standaardveren zijn geschikt voor de meeste toepassingen. Voor systemen met een laag debiet kan een lichtere veer nodig zijn om de schijf volledig te laten openen. Bij systemen met hoge tegendruk zorgt een sterkere veer voor een positieve sluiting. Raadpleeg de veerselectietabel van de fabrikant voor specifieke afmetingen.

Deze terugslagkleppen worden ingezet in de chemische, metallurgische, fotovoltaïsche, nucleaire, lithium-, elektronische halfgeleider-, voedsel-, farmaceutische, automobiel- en industriële waterbehandelingsindustrieën voor het hanteren van zuur-alkalivloeistoffen, ultrapuur water, drinkwater, water van elektronische kwaliteit en industriële afvalwaterpijpleidingen.
