op maat gemaakt SCH8O/DIN UPVC/CPVC SK-type statische menger Voor de voedingsindustrie/Automotive/elektronisch

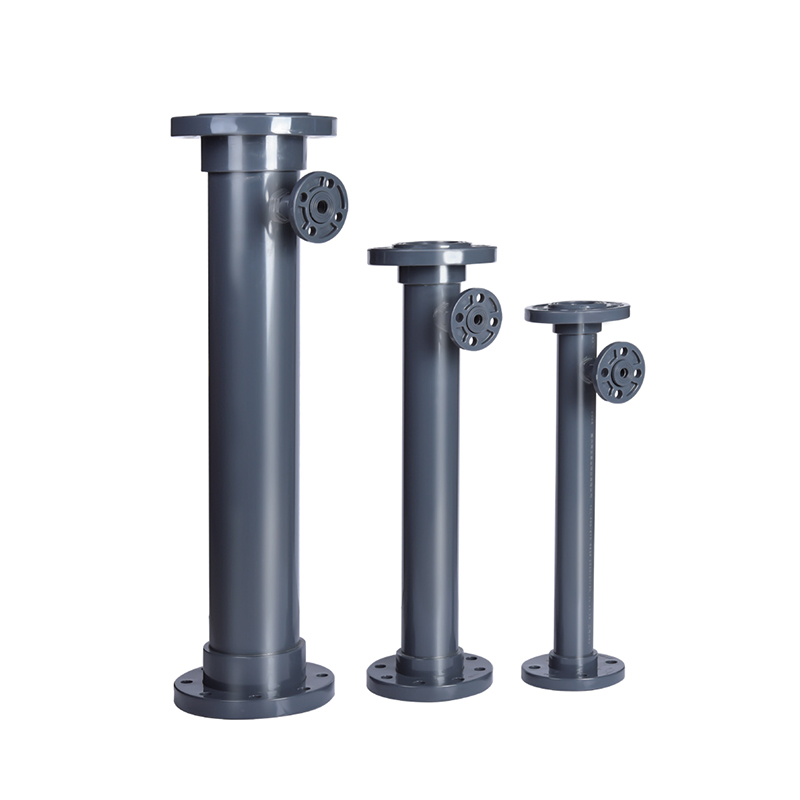

SCH8O/DIN UPVC/CPVC SK-type statische menger

SCH8O/DIN UPVC/CPVC SK-type statische menger

De statische menger van het UPVC/CPVC SK-type is een zeer efficiënt vloeistofmengapparaat dat is ontworpen voor diverse industriële toepassingen. Het is met name geschikt voor waterbehandeling, chemische verwerking, voedselverwerking en farmaceutische producten, waarbij verschillende vloeistoffen, gassen en vaste stoffen effectief worden gemengd om de consistentie en uniformiteit van het product te garanderen.

Het modulaire ontwerp vereenvoudigt installatie en onderhoud en past zich met hoge flexibiliteit aan verschillende afmetingen en stroomvereisten aan.

Neem contact met ons op
  • SCH8O/DIN UPVC/CPVC SK-type statische menger
Vorig：SCH8O/DIN UPVC/CPVC-korffilter
Volgende：SCH8O/DIN UPVC/CPVC terugslagklep

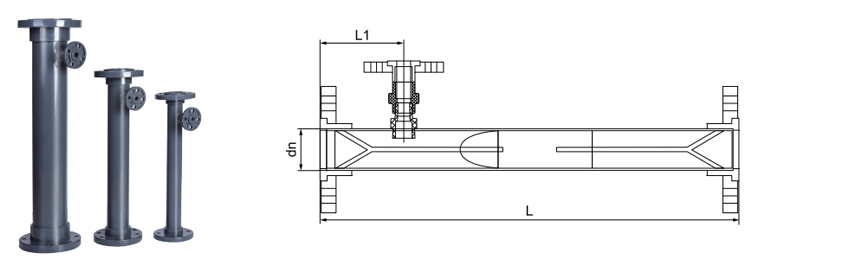

parameter sollicitatie Technische normen

  • dn

    DN

    L

    L1

    Doseerpoort

    (standaard 1)

    Stroomsnelheid

    (m/s)

    Stroom

    (m³/u)

    Verbindingstype

    63

    50

    500

    100

    dn20

    <1

    <6,84

    Flens

    75

    65

    600

    100

    dn20

    <1

    <11,88

    Flens

    90

    80

    650

    100

    dn20

    <1

    <18.08

    Flens

    110

    100

    700

    110

    dn20

    <1

    <28.08

    Flens

    140

    125

    900

    130

    dn25

    <1

    <43,92

    Flens

    160

    150

    1000

    150

    dn25

    <1

    <63,36

    Flens

    225

    200

    1300

    190

    dn32

    <1

    <108

    Flens

    280

    250

    1500

    220

    dn32

    <1

    <180

    Flens

    315

    300

    1600

    240

    dn32

    <1

    <262,8

    Flens

    355

    350

    1700

    260

    dn32

    <

    <360

    Flens

    400

    400

    2000

    290

    dn40

    <1

    <468

    Flens

SCH80 / DIN · SK-TYPE
UPVC / CPVC statische menger
Spiraalvormige elementen · Passief mengen · Geen bewegende delen
De SCH80/DIN UPVC/CPVC SK-type statische menger is een inline mengapparaat voor corrosieve en zeer zuivere systemen. Het is gebouwd volgens ASTM SCH80- en DIN-normen en maakt gebruik van vaste spiraalvormige elementen die stromen splitsen, roteren en opnieuw combineren, waardoor een homogene menging ontstaat zonder bewegende delen. De SK-geometrie presteert in laminaire, transitionele en turbulente stromingsregimes. Carrosserieën zijn van UPVC voor algemeen gebruik of van CPVC voor temperaturen tot 93°C. Elementen komen overeen met het lichaamsmateriaal voor volledige chemische compatibiliteit. Toepassingen zijn onder meer zuurverdunning, mengen van ultrapuur water, pH-aanpassing, polymeermenging en chemische dosering.
DN15–DN200 Maten
PN10–PN16 Druk
–20°C tot 93°C CPVC-bereik
SK spiraalvormig Element
Geen bewegende delen
Geen afdichtingen, lagers of roterende componenten. Elimineert slijtage en onderhoudskosten.
Volledige homogenisering
Spiraalvormige elementen verdelen en combineren de stroom continu over de volledige leidingdoorsnede.
Energiezuinige werking
Geoptimaliseerde elementgeometrie minimaliseert de drukval terwijl de mengefficiëntie behouden blijft.
Chemische inertie
UPVC en CPVC zijn bestand tegen zuren, basen en zouten. CPVC verwerkt continu 93°C.
Technische specificaties
Lichaam UPVC · CPVC
Elementen UPVC · CPVC · PTFE
Elementtype SK spiraalvormig · 4–6 per behuizing
Verbindingen Socket · Geflensd · Met schroefdraad
Normen ASTM D2467 · DIN8061/8062
Prestatiegegevens
Stroomregimes Laminair · Transitioneel · Turbulent
Elementlengte 1,5 × leiding-ID
Elementen per mixer 4 tot 12 (aangepast)
Typische dP 0,2 – 1,0bar
Meer elementen verhogen de mengintensiteit en de drukval. Raadpleeg de fabriek voor maatvoering.
Toepassingsgebieden
Chemisch Zuurverdunning · pH-aanpassing · Polymeermenging
Halfgeleider UPW-mengen · Nat chemisch mengen op een laboratoriumtafel
Energie Elektrolyt · Etsmiddel · Koelvloeistofconditionering
Water Vlokmiddel · Desinfectiemiddel · Neutralisatie
Farma DI water · CIP · Homogenisatie van ingrediënten
Automobiel Additief · Verf · Koelvloeistof mengen
Installatierichtlijnen
  • Elke oriëntatie. De stroompijl moet in één lijn liggen met de richting.
  • Laat stroomopwaarts een leidingdiameter van 3–5 leidingsdiameters toe.
  • Oplosmiddellassen: gebruik de juiste primer en cement voor het materiaal.
  • Flensbouten: gelijkmatig aandraaien tot 15–20 Nm met volledige pakking.
  • Inspecteer de elementen tijdens routineonderhoud op vervuiling of schade.
Bedrijfslimieten
  • UPVC: maximaal 60°C · CPVC: maximaal 93°C · PTFE: maximaal 120°C.
  • Niet voor stoomservice. Vermijd snelle temperatuurveranderingen.
  • Vaste stoffen > 5% per volume vereisen fabrieksbeoordeling.
  • Minimaal Reynoldsgetal vereist voor laminair mengen.
  • UV-blootstelling: gebruik gestabiliseerde hars of breng een beschermende coating aan.
Veelgestelde vragen
Hoeveel elementen heb ik nodig?
Voor laminaire stroming zijn 6–12 elementen nodig. Turbulente stroming heeft 4–6 nodig. Vloeistoffen met een hoge viscositeit hebben meer nodig. Geef uw stroom- en viscositeitsgegevens op voor een advies op maat.
Welke drukval kan ik verwachten?
Typisch 0,2–1,0 bar, afhankelijk van debiet, viscositeit en aantal elementen. Gebruik onze maattool of neem contact met ons op met uw procescondities voor een nauwkeurige berekening.
Kan het schurende vloeistoffen verwerken?
Matige vaste stoffen zijn acceptabel. Schurende media versnellen de slijtage. Voor dergelijke gevallen wordt CPVC met PTFE-elementen aanbevolen. Voor >5% vaste stoffen, raadpleeg ons voor slijtagegegevens en materiaalopties.
Hoe schoon te maken bij vervuiling?
Spoelen met een compatibel oplosmiddel voor lichte vervuiling. Bij zware afzettingen dient u de spiraalvormige elementen te demonteren en mechanisch te reinigen. Regelmatige inspectie voorkomt overmatige ophoping.
Deze mixers zijn bestemd voor de chemische, metallurgische, fotovoltaïsche, nucleaire, lithium-, halfgeleider-, voedingsmiddelen-, farmaceutische, automobiel- en waterbehandelingsindustrieën en verwerken zuren, logen, ultrapuur water, drinkwater, water van elektronische kwaliteit en industrieel afvalwater.
ASTM D2467 DIN 8061/8062 SCH80 SK spiraalvormig Geen onderhoud
Aanbevolen producten
Bedrijf
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ja China SCH8O/DIN UPVC/CPVC SK-type statische menger Voor de voedingsindustrie/Automotive/elektronisch leverancier En op maat gemaakt SCH8O/DIN UPVC/CPVC SK-type statische menger Voor de voedingsindustrie/Automotive/elektronisch fabriek. Wij zijn opgericht in 2007 en richten ons op onderzoek en ontwikkeling, productie, verkoop en service van industriële CPVC- en UPVC-leidingen. Het bedrijf heeft een aantal certificeringen behaald, waaronder de licentie voor de productie van speciale apparatuur, de licentie voor watergerelateerde producthygiëne in de provincie Zhejiang, de IS09001-certificering voor kwaliteitsmanagementsystemen, de IS014001-certificering voor milieumanagementsystemen en de IS045001-certificering voor arbeidsveiligheid en gezondheid. Het bedrijf beschikt over meer dan 50 onafhankelijke intellectuele-eigendomsrechten en eigen import- en exportrechten. Om gediversifieerde producten en betere diensten te kunnen leveren, heeft het bedrijf geavanceerde technologie, gereedschappen en unieke grondstoffen en managementsystemen uit Duitsland en de Verenigde Staten geïntroduceerd. Door de jaren heen zijn onze producten veelvuldig gebruikt in het pijpleidingtransport van zure en alkalische vloeistoffen, ultrapuur water, drinkwater, zuiver water van elektronische kwaliteit en industrieel afvalwater in de chemische, metallurgische, fotovoltaïsche, kernenergie-, lithiumbatterij-, elektronische halfgeleider-, voedingsmiddelen-, medische, automobiel-, industriële waterzuiverings- en andere industrieën. Momenteel heeft de ZHEYI Group meer dan 30 verkoopmaatschappijen in het hele land en worden allerlei producten geëxporteerd naar Europa, Amerika, Zuidoost-Azië en andere landen en regio s. Deze zijn zeer in trek bij binnenlandse en buitenlandse klanten.

Certificaat van ere
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 EN
  • Nationale hightech onderneming
  • Certificaat
  • Certificaat
Nieuws
Laat een bericht achter
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Strikte kwaliteitscontrole

    De ZHEYI Group hanteert het principe van "kwaliteit staat voorop", maakt gebruik van internationaal geavanceerde apparatuur en hoogwaardige grondstoffen, controleert strikt elke schakel van het productieproces en streeft ernaar pijpleidingproducten te leveren die uitstekend presteren en er prachtig uitzien.

    Het bedrijf maakt gebruik van de meest geavanceerde productieapparatuur en hoogwaardige materialen, waaronder het Japanse Sekisui en het Amerikaanse Lubrizol. "ZHEYI" combineert voortreffelijke productietechnologie op perfecte wijze met professioneel management. Elk product ondergaat strenge kwaliteitscontroles - van productie en inspectie tot en met de uiteindelijke levering - om de perfecte combinatie van uiterlijk en functionaliteit te garanderen.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Precisie prestatie testen
    Bij ZHEYI wordt elk product zorgvuldig vervaardigd, waarbij niet alleen de nadruk ligt op een verfijnd esthetisch ontwerp, maar ook altijd wordt gestreefd naar uitstekende intrinsieke kwaliteit. Strenge prestatietests garanderen dat het product zijn stabiliteit en duurzaamheid behoudt, zelfs onder zware omstandigheden.:

    ● Dichtheidstesten: Meet de dichtheid van materialen om de uniformiteit en stabiliteit van structuren te garanderen.
    ● Vicat-verzachtingstemperatuurtest: beoordeelt de mate van verzachting van materialen onder hoge temperatuuromstandigheden om te garanderen dat het product bestand is tegen vervorming in verschillende omgevingen.
    ● Oventest: simuleert de hittebestendigheid op lange termijn en controleert of het product langdurig hoge temperaturen kan weerstaan.
    ● Hydrostatische test: beoordeel de sterkte van leidingen onder hoge druk om de veiligheid en betrouwbaarheid van het product te garanderen.
    ● Valhamer-impacttest: test de slagvastheid van het product tijdens transport, installatie en dagelijks gebruik.

SCH8O/DIN UPVC/CPVC SK-type statische menger Kennis van de industrie

Prestatievergelijking en toepasselijke omgevingsverschillen van UPVC en CPVC statische mengers

Statische mengers (SK-type) worden veel gebruikt in de chemische industrie, waterbehandeling en industriële sectoren met hoge zuiverheid, en de materiaalkeuze (UPVC of CPVC) heeft rechtstreeks invloed op de corrosieweerstand, temperatuurbestendigheid en levensduur. Het volgende is een prestatievergelijking van de twee materialen en een analyse van typische industriële toepassingen:

1. Vergelijking van chemische resistentie
UPVC (ongeplastificeerd polyvinylchloride):
Het heeft een uitstekende weerstand tegen zuur-, alkali- en zoutoplossingen (zoals zoutzuur, zwavelzuur, natriumhypochloriet, enz.), maar wordt gemakkelijk gecorrodeerd door sommige organische oplosmiddelen (zoals ketonen en aromatische koolwaterstoffen).

Toepasselijke industrieën:
Industriële waterbehandeling (koelwater, circulerend water om de pH aan te passen).
Drinkwater: gebruikt voor chlorering en het mengen van vlokmiddelen, in overeenstemming met de hygiënenormen.
Industrieel afvalwater: neutraliseert zuur/alkalisch afvalwater.

CPVC (gechloreerd polyvinylchloride):
Door een chloreringsbehandeling wordt de chemische weerstand verbeterd en is het bestand tegen hogere concentraties zuren en logen en sommige organische oplosmiddelen (zoals lage concentraties alcoholen).

Toepasselijke industrieën:
Elektronische halfgeleider: gemengde levering van hoogzuivere chemicaliën (zoals etsoplossing).
Geneeskunde: Behandeling met corrosieve media bij de bereiding van vloeibare medicijnen.
Fotovoltaïsch: Mengsysteem voor zure reinigingsvloeistoffen.

2. Verschil in temperatuurbestendigheid
UPVC:
Toepasbare temperatuur op lange termijn ≤60°C, piek op korte termijn 80°C, geschikt voor normale temperatuuromstandigheden.

Typische scenario's:
Veilig drinkwater: Doseren en mengen op normale temperatuur.
Metallurgie: voorbehandeling van beitsafvalvloeistof bij lage temperatuur.

CPVC:
Temperatuurbestendigheid op lange termijn tot 90°C, tolerantie op korte termijn 110°C, geschikt voor media met hoge temperaturen.

Typische scenario's:
Kerncentrale: Mengen van chemische additieven in hogetemperatuurkoelwatersystemen.
Sectie op hoge temperatuur van industrieel afvalwater: zoals homogenisatiebehandeling van hete zure en alkalische afvalvloeistof.

3. Mechanische sterkte en levensduur
UPVC:
Lage kosten, maar zwakke slagvastheid, geschikt voor lagedruk, niet-mechanische trillingsomgevingen (zoals doseersystemen voor waterplanten).

CPVC:
Hogere stijfheid en kruipweerstand, geschikt voor hoge druk- of trillingsomstandigheden (zoals hogedrukpijpleidingen voor chemicaliëntoevoer in halfgeleiderfabrieken).

4. Aanbevelingen voor sectorselectie
Velden waar UPVC de voorkeur heeft:
Waterbehandeling bij kamertemperatuur en met zwakke corrosie (zoals drinkwater, industrieel circulerend water) en voorbehandeling van metallurgisch afvalwater.
Velden waarin CPVC moet worden gebruikt:
Hoge temperaturen (zoals koelsystemen van kerncentrales), hoge corrosie (zoals etsoplossingen voor halfgeleiders) en menging van organische oplosmiddelen (zoals farmaceutische tussensynthese).
