UPVC/CPVC 90 ° elleboog

UPVC/CPVC 90 ° elleboog is een high-performance buis die veel wordt gebruikt in bouw- en industriële velden. Gemaakt van premium UPVC (ongeplasticiseerd polyvinylchloride) of CPVC (gechloreerd polyvinylchloride), deze 90 ° elleboog biedt corrosiebestendigheid en prestaties op hoge temperatuur.

Het product is ontworpen om soepelere pijpverbindingen mogelijk te maken, waardoor de vloeistofstroomweerstand effectief wordt verminderd en de algehele systeemefficiëntie wordt verbeterd. Het is geschikt voor watervoorziening, drainage en chemisch vloeistoftransport, die voldoen aan verschillende vereisten. De elleboog van 90 ° is eenvoudig te installeren en integreert naadloos met standaard leidingsystemen, die geen speciaal gereedschap vereisen.

Neem contact met ons op

PREV：UPVC/CPVC -koppeling
NEXT：UPVC/CPVC TEE

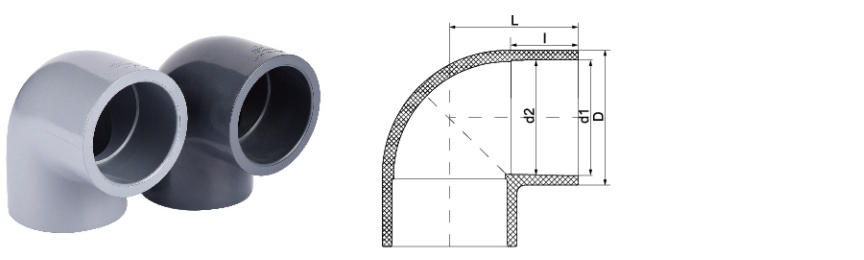

Parameter Sollicitatie Technische normen

Grootte/nom.			DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
			(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
Landen	D1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	D2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	UPVC	D	26.5	32	39.6	49	60	74.6	88	104	127	161	185	259.4	310	344
		L	28	33.5	40	48.5	58.5	72	84	99	119	150	170	241.5	295	325
		Ik	16	19	22	26	31	38	44	51	61	76	86	119	146	165
	CPVC	D	26.5	32	41	50.2	62.8	79	91	108.6	132.4	164.4	188.6	259.4	310	344
		L	29	34	42	50.5	61	75	87	102.5	123	156	178	241.5	296	325
		I	16.5	19	22.5	26.5	31.5	38	44	51.5	61.5	76.5	86.5	119	146	165
Ansi	D1		21.51	26.87	33.62	42.4	48.54	60.65	79.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	D2		21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
Jis	D1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	D2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

Bedrijf

Zheyi Pipeline (Wuhan) Co., Ltd.

Zheyi Group is China UPVC/CPVC 90 ° elleboog Voor de voedingsindustrie/Automotive/elektronisch Suppliers En Custom UPVC/CPVC 90 ° elleboog Voor de voedingsindustrie/Automotive/elektronisch Factory. We zijn opgericht in 2007, gespecialiseerd in R&D, productie, verkoop en service van industriële pijpleidingen van CPVC en UPVC. Het heeft een productielicentie verkregen van speciale apparatuur, Zhejiang Province Water-gerelateerde producten Sanitaire licentie-goedkeuringsdocument, IS09001 Quality Management System Certificate, IS014001 Certificaat voor milieubeheersysteem, IS045001 Occupational Health and Safety Management System Certificate en andere certificaten. Het heeft ook meer dan 50 onafhankelijke intellectuele eigendomsrechten en import van zelfmanagement en exporteerkracht. Om gediversifieerde producten en betere service te bieden, heeft het bedrijf geavanceerde technologie, gereedschapsapparatuur en unieke grondstoffen en beheersystemen uit Duitsland en Amerika geïntroduceerd. In de loop der jaren worden onze producten op grote schaal gebruikt in de chemische industrie, metallurgie, fotovoltaïsch, kernenergie, lithium, elektronische halfgeleider, voedsel, medicijn, automotive, industriële waterbehandeling en andere industrieën in zuur- en alkali-vloeistof, ultra-pure water, drinkwater, elektronisch water, elektronisch water, industriële afvalpijplijnvervoer. Momenteel heeft Zheyi Group meer dan 30 verkoopbedrijven opgezet. Categorieën producten worden geëxporteerd naar Europa, Amerika, Zuidoost -Azië en andere landen en regio's. Onze producten worden verwelkomd door klanten op binnenlandse en internationale markten.

Ere -certificaat

Nieuws

Certificaat
Dec 12,2024
Lees meer
Certificaat
Dec 12,2024
Lees meer
Certificaat
Dec 12,2024
Lees meer

Berichtfeedback

Strikte kwaliteitscontrole

Geleid door het principe van "kwaliteitsvolle kwaliteit", maakt Zheyi -groep gebruik van internationaal geavanceerde apparatuur en premium grondstoffen om strikte controle te behouden over elke productiefase. Het doel is om pijplijnproducten te leveren die uitblinken in zowel prestaties als esthetiek.

Het bedrijf maakt gebruik van state-of-the-art productieapparatuur en hoogwaardige materialen, waaronder Sekisui uit Japan en Lubrizol uit de Verenigde Staten. Door een naadloze mix van geavanceerde productietechnieken en professioneel management ondergaat elk "Zheyi" -product rigoureuze kwaliteitscontrole - van productie en inspectie tot definitieve levering - waardoor perfectie in zowel uiterlijk als functionaliteit wordt verstrikt.
Precisieprestatietests

Bij Zheyi wordt elk product niet alleen gemaakt met een focus op verfijnde esthetiek, maar ook met een niet aflatende toewijding aan superieure interne kwaliteit. Rigoureuze prestatietests zorgen voor productstabiliteit en duurzaamheid, zelfs onder uitdagende omstandigheden:

● Dichtheidstest: meet materiaaldichtheid om structurele uniformiteit en stabiliteit te waarborgen.
● Vicat Verzachting Temperatuurtest: beoordeelt het verzachten van materiaal onder omstandigheden op hoge temperatuur om weerstand tegen vervorming in verschillende omgevingen te waarborgen.
● Oventest: simuleert langdurige hittebestendigheid en verifieert het vermogen van het product om langdurige blootstelling aan hoge temperaturen te weerstaan.
● Hydrostatische test: evalueert pijpleidingsterkte onder hogedrukomstandigheden om veiligheid en betrouwbaarheid te garanderen.
● Drop Hammer Impact Test: test de impactweerstand om de duurzaamheid van het product tijdens transport, installatie en dagelijks gebruik te waarborgen.

UPVC/CPVC 90 ° elleboog Industry knowledge

Hoe u correct kunt selecteren UPVC/CPVC 90 ° ellebogen ? Gedetailleerde uitleg van drukniveau en maatstandaarden

In industriële leidingsystemen zijn UPVC (ongeplasticeerd polyvinylchloride) en CPVC (gechloreerd polyvinylchloride) 90 ° ellebogen belangrijke connectoren, en hun selectie beïnvloedt direct de veiligheid, duurzaamheid en bedrijfsefficiëntie van het systeem. Correcte selectie vereist een uitgebreide overweging van materiaaleigenschappen, drukniveaus, groottestandaarden en speciale behoeften van verschillende industrieën.

1. Materiaalselectie: het belangrijkste verschil tussen UPVC en CPVC
UPVC is geschikt voor normale temperatuur (0 ° C ~ 60 ° C) en lage drukomgeving, heeft goede zuur- en alkali -corrosieweerstand, lage kosten en wordt vaak gebruikt in veilig drinkwater (veilig drinkwater), industriële waterbehandeling (industriële waterbehandeling), gewone drinkwaterafgifte (drinkwater) en andere scenario's.

CPVC is bestand tegen hoge temperaturen (tot 93 ° C ~ 110 ° C) en heeft een hogere druksterkte. Het is geschikt voor corrosieve media op hoge temperatuur. Typische toepassingen omvatten beitsen vloeibaar transport in de metallurgische industrie, chemische pijpleidingen met een hoge zuivere in de fotovoltaïsche industrie, ultrapure watersystemen in de elektronische halfgeleiderindustrie, hoge-temperatuur sterilisatie-pijpleidingen in de geneeskunde-industrie, bestralingsresistente pijpleidingen in nucleaire kracht- en chemische corrosieomgevingen in de industriële behandelingsbehandeling.

2. Selectie van drukkwaliteit (PN- en SCH -normen)
Het druklagercapaciteit van de elleboog hangt af van de muurdikte. Gemeenschappelijke drukstandaarden omvatten PN (nominale druk, zoals PN6, PN10, PN16) en SCH (schema, zoals SCH40, SCH80).

Voor veilig drinkwater en gewone waterbehandeling wordt UPVC -materiaal meestal geselecteerd en kan de drukkwaliteit PN6 ~ PN10 voldoen aan de behoeften. In de industriële afvalwater- en metallurgie-industrie, vanwege de sterke corrosiviteit van de media, wordt het aanbevolen om PN10 ~ PN16 of SCH80 CPVC ellebogen te kiezen om drukweerstand op lange termijn en chemische corrosieweerstand te garanderen.

Fotovoltaïsche, elektronische halfgeleider- en medicijnindustrieën hebben een extreem hoge vereisten voor pijpleiding netheid en chemische weerstand, en gebruik meestal CPVC SCH40 of SCH80 ellebogen om ervoor te zorgen dat hoge zuiverheidsmedia niet vervuild zijn. Naarmogelijkheden-toepassingen vereisen speciale stralingsbestendige CPVC-materialen die voldoen aan strikte normen zoals ASME NQA-1.

3. Groottestandaarden (DN en inches)
De grootte van de UPVC/CPVC 90 ° elleboog moet overeenkomen met het leidingsysteem. Gemeenschappelijke normen omvatten metriek (DN15, DN50, DN100, enz.) En Imperial (1/2 ", 2", 4 ", enz.).

In de elektronische halfgeleider- en fotovoltaïsche industrie worden meestal ellebogen met kleine diameter (DN15 ~ DN50) gebruikt vanwege de noodzaak van de controle van de zeer nauwkeurige vloeistofcontrole. Grote diameter ellebogen van DN80 ~ DN300 worden vaak gebruikt bij industriële afvalwaterbehandeling en metallurgische industrieën vanwege grote stroomsnelheden. Nucleaire energiecentrales en de farmaceutische industrie moeten de industrienormen strikt volgen om nauwkeurige afstemming van de grootte te garanderen om lekkage of verontreinigingsrisico's te voorkomen.

4. Industriespecifieke certificeringen en vereisten
Verschillende industrieën hebben verschillende certificeringseisen voor ellebogen:
Veilig drinkwater / drinkwater: moet voldoen aan NSF / ANSI 61 Certificering voor voedselveiligheid.
Elektronisch halfgeleider / fotovoltaïsch: vereist ultra-gladde binnenwand om deeltjesafzetting te verminderen, en sommige toepassingen vereisen semi F57-certificering.
Geneeskunde: USP Klasse VI of FDA -normen moeten worden voldaan om ervoor te zorgen dat er geen weekmaker is uitgeloogd.
Kernenergie: ASME NQA-1 kwaliteitscertificering moet worden doorgegeven en stralingsbestendige gemodificeerde CPVC-materialen moeten worden gebruikt.

5. Installatie- en onderhoudsaanbevelingen
Verbindingsmethode: UPVC/CPVC -ellebogen zijn meestal verbonden met oplosmiddelen (PVC -lijm). Zorg ervoor dat de interface tijdens de installatie schoon is en vrij van olie is.
Ondersteuningsafstand: buizen met hoge temperatuur (CPVC) of pijpen met grote diameter vereisen extra ondersteuningsframes om vervorming te voorkomen als gevolg van thermische expansie of vloeistofeffecten.
Regelmatige inspectie: in risicovolle industrieën zoals chemische en kernenergie moeten ellebogen regelmatig worden geïnspecteerd op tekenen van scheuren, veroudering of corrosie, en beschadigde onderdelen moeten tijdig worden vervangen.
