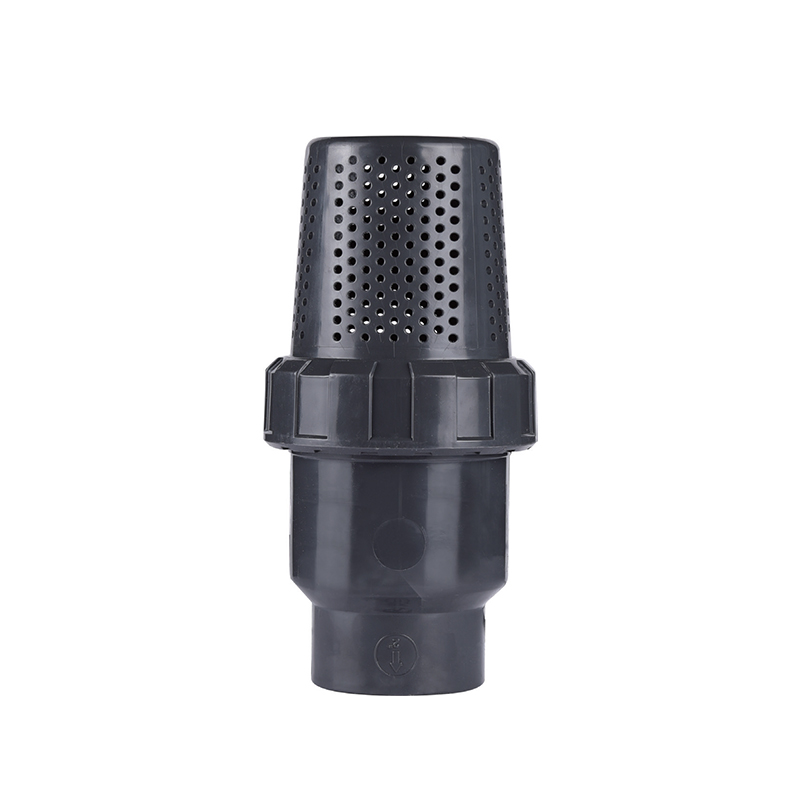

SCH8O/DIN UPVC/CPVC kogelbodemventiel

De UPVC/CPVC-kogelbodemklep is een uiterst efficiënt vloeistofregelapparaat dat is ontworpen voor pijpleidingsystemen in de industrie en de bouwsector. Het ontwerp zorgt voor een minimale belemmering van de vloeistofstroom tijdens het openen en sluiten, waardoor het drukverlies wordt verminderd en in een mum van tijd een nauwkeurige stroomregeling wordt bereikt.

Het unieke kogelkernontwerp zorgt voor een soepele en gemakkelijke bediening, waardoor de efficiëntie aanzienlijk wordt verbeterd. De weerstand tegen hoge temperaturen en druk maakt het geschikt voor toepassingen zoals waterbehandeling, chemische verwerking en afvalwaterbehandeling.

Neem contact met ons op

Vorig：SCH8O/DIN UPVC/CPVC terugslagklep
Volgende：SCH8O/DIN UPVC/CPVC kogelterugslagklep

parameter sollicitatie Technische normen

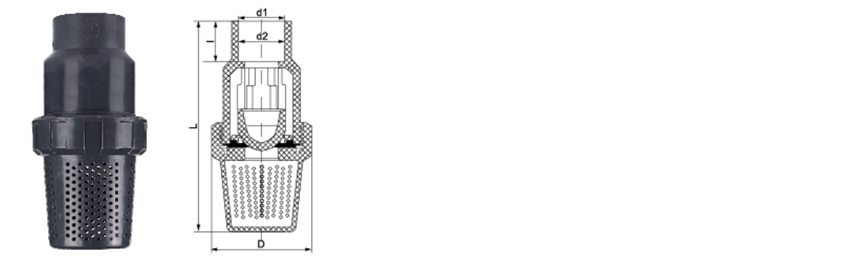

GROOTTE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100 )
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		55	63	73	85	97	118	134	158	202
L		120	146	174	190	206	235	302	350	428
I		22	22	22	26	31	38	44	51	61

SCH80 / DIN · TANKBODEM · VERBORGEN BORING

UPVC / CPVC kogelbodemventiel

Volledige poort · Met hendel bediend · Ontwerp zonder dode poten

De SCH80/DIN UPVC/CPVC kogelbodemklep is een speciaal ontworpen isolatieklep voor tank-, reactor- en vatbodemuitlaten. Deze klep is vervaardigd volgens de ASTM SCH80- en DIN-normen en is voorzien van een verzonken kogel die dode pootjes en het insluiten van sediment elimineert, wat gebruikelijk is bij standaard kogelkranen. Het volledige poortontwerp zorgt voor een volledige afvoer van de inhoud van het vat, zonder dat er resten achterblijven. Het kleplichaam is verkrijgbaar in UPVC voor algemene chemische toepassingen en CPVC voor toepassingen bij hoge temperaturen tot 93°C. PTFE-zittingen en afdichtingen zorgen voor een luchtbeldichte afsluiting. De hendel met vergrendelbare functie zorgt voor veilig positiebehoud. Deze klep is speciaal ontworpen voor toepassingen waarbij het volledig legen en reinigen van procesvaten vereist is.

DN15-DN100

MAATBEREIK

PN10-PN16

DRUKKLASSE

-20°C tot 93°C

CPVC-BEREIK

Spoel boring

DRAINAGE ONTWERP

Inbouwontwerp

De bal is gelijk met het bodemoppervlak van de tank geplaatst, waardoor dode poten worden geëlimineerd en ophoping van sediment wordt voorkomen. Dit ontwerp zorgt voor volledige drainage en vereenvoudigt de reinigingsprocedures.

Chemische en thermische weerstand

UPVC- en CPVC-materialen zijn bestand tegen een breed scala aan zuren, basen en zouten. CPVC breidt de service uit tot 93°C. PTFE-zittingen zorgen voor een luchtbeldichte afsluiting over het volledige drukbereik.

Volledige havenstroom

De kogelboring komt overeen met de interne diameter van de buis, waardoor een onbeperkte stroom wordt geboden tijdens het lossen en de drukval wordt geminimaliseerd, wat van cruciaal belang is voor tankuitlaten met zwaartekracht.

Afsluitbare handgreep

De kruk is voorzien van een vergrendelbare functie voor positiegarantie in open of gesloten posities, waardoor beveiliging wordt geboden tegen ongeoorloofde bediening in kritieke processen.

Technische gegevens

Lichaamsmateriaal UPVC · CPVC

Balmateriaal Verchroomd messing (UPVC) · Massief CPVC

Zitting / Afdichting PTFE (standaard) · EPDM (optioneel)

Verbinding Mof (oplosmiddel) · Schroefdraad (NPT/BSPT) · Flens (DIN)

Normen ASTM D2467 (SCH80) · DIN8061/8062 · ISO16139

Handvat Hendel · 90° draaibaar · Vergrendelbaar

Afvoerprestaties

Het flush-ball-ontwerp reduceert het restvolume tot minder dan 2% van het leidingvolume, waardoor een vrijwel volledige afvoer van de inhoud van het vat wordt gegarandeerd.

Installatierichting

Installeer het klephuis in verticale positie, direct onder de vatuitlaat. Het handvat moet zo zijn gericht dat het gemakkelijk toegankelijk is. Gebruik bij flensverbindingen volvlakpakkingen en draai de bouten gelijkmatig aan.

Toepassingsscenario's

Chemie en metallurgie

Reactorbodemuitlaten, tankafvoerleidingen, zuuroverdracht, batchverwerkingsvaten

Elektronica en halfgeleider

Opslagtanks voor ultrapuur water, afvoeren voor chemische putten, afvoer op natte tafels

Energie en fotovoltaïsche energie

Accu-elektrolyttanks, zonne-etsbaden, koeltorenputten

Waterbehandeling

Afvoeren van zuiveringsinstallaties, terugspoeluitlaten van filters, RO-permeaattanks, afvalwaterputten

Farmaceutisch en voedsel

DI-wateropslag, CIP-toevoertanks, mengvaten voor ingrediënten, sanitaire afvoeren

Automobiel en algemeen

Aftappen van onderdelenwasmachines, bodems van verftanks, koelvloeistofreservoirs, industriële putten

Installatie- en bedieningsopmerkingen

Montage: Installeer direct onder de vatuitlaat met het klephuis verticaal. Zorg ervoor dat de hendel vrij en zonder belemmering kan zwaaien.
Flensaansluitingen: Gebruik volvlakse EPDM- of PTFE-pakkingen. Flensbouten gelijkmatig kruislings aandraaien tot 15–20 Nm.
Lassen met oplosmiddel: Gebruik primer en cement specifiek voor UPVC of CPVC. Zorg voor een volledige uithardingstijd vóór het onder druk zetten.
Schroefdraadverbindingen: Breng PTFE-tape aan op de mannelijke schroefdraad. Met de hand vastdraaien plus 1 à 2 slagen met een bandsleutel.
Werking: Laat de klep elk kwartaal draaien om vastlopen van de zitting te voorkomen. Bij onregelmatig gebruik de stuurpen smeren met vet op siliconenbasis.
Reiniging: Het ontwerp met verzonken boring maakt eenvoudige CIP (clean-in-place) mogelijk zonder demontage.

Kritieke operationele limieten

Voor UPVC-behuizingen mag de temperatuur niet hoger zijn dan 60°C. CPVC max. 93°C continu. PTFE-zittingen max. 93°C.
Niet geschikt voor stoomservice. Vermijd snelle thermische cycli en plotselinge drukstoten.
Niet gebruiken met geconcentreerd salpeterzuur (>15%) in UPVC-lichamen.
Bedien de klep niet met overmatige kracht; te strak aandraaien kan de klepsteelafdichting beschadigen.
Vermijd stootbelasting of mechanische schokken op het kleplichaam tijdens installatie.
Beschermen tegen langdurige blootstelling aan UV. Gebruik een UV-bestendige coating of schaduw.
Gebruik de klep nooit als steunpunt voor het vat of de leidingen.

Veelgestelde vragen

Wat is het voordeel van een spoelkogelontwerp voor tankbodemkleppen?

Het verzonken kogelontwerp elimineert dode poten en sedimentinsluiting, wat gebruikelijk is bij standaard kogelkranen. Wanneer de klep open is, ligt het kogeloppervlak gelijk met de tankbodem, waardoor volledige afvoer van de inhoud van het vat mogelijk is. Dit ontwerp vereenvoudigt ook de reiniging en vermindert het risico op productbesmetting bij batchverwerking.

Hoe kies ik voor deze klep tussen UPVC en CPVC?

UPVC is geschikt voor algemene chemische toepassingen met vloeistoffen tot 60°C. CPVC wordt aanbevolen voor toepassingen die een hogere temperatuurbestendigheid vereisen (tot 93°C) of bij het hanteren van gechloreerde media. De selectie moet gebaseerd zijn op de specifieke proceschemie en bedrijfstemperatuur.

Kan deze klep in horizontale leidingen worden geïnstalleerd?

De kogelbodemklep is speciaal ontworpen voor verticale installatie onder tanks en vaten. Hoewel het in horizontale lijnen kan worden geïnstalleerd, worden de spoel- en afvoervoordelen aanzienlijk verminderd. Voor horizontale toepassingen wordt een standaard kogelkraan aanbevolen.

Welk onderhoud is er nodig voor deze klep?

Periodieke inspectie van de PTFE-zittingen en O-ringen van de stuurpen wordt aanbevolen. Bij onregelmatige bediening moet u de klep elk kwartaal laten draaien om vastlopen van de zitting te voorkomen. Als er lekkage optreedt bij de steel, draai dan de pakkingmoer stapsgewijs vast. Vervang de zittingen als ze meer dan 0,5 mm versleten zijn.

Deze kogelbodemkleppen worden ingezet in de chemische, metallurgische, fotovoltaïsche, nucleaire, lithium-, elektronische halfgeleider-, voedsel-, farmaceutische, automobiel- en industriële waterbehandelingsindustrieën voor het hanteren van zuur-alkalivloeistoffen, ultrapuur water, drinkwater, water van elektronische kwaliteit en industriële afvalwaterpijpleidingen.
