UPVC/CPVC TEE

UPVC/CPVC TEE

UPVC/CPVC TEE is een krachtige buis die veel wordt gebruikt in sanitair, chemische en constructietoepassingen. Gemaakt van premium UPVC (ongeplasticiseerd polyvinylchloride) of CPVC (gechloreerde polyvinylchloride) materialen, deze T-vormige connectoren hebben corrosiebestendigheid en verouderingsweerstand, waardoor duurzaamheid op lange termijn zorgt.

Het ontwerp van UPVC/CPVC -TEE maakt een efficiënte verbinding van drie leidingen mogelijk, waardoor stroomafwijking of fusie wordt vergemakkelijkt en zich aanpast aan verschillende leidinglay -outs. De eenvoudige installatie, meestal met behulp van lijmbinding, zorgt voor sterke afdichting en minimaliseert lekrisico's.

Neem contact met ons op

PREV：UPVC/CPVC 90 ° elleboog
NEXT：No next article

Parameter Sollicitatie Technische normen

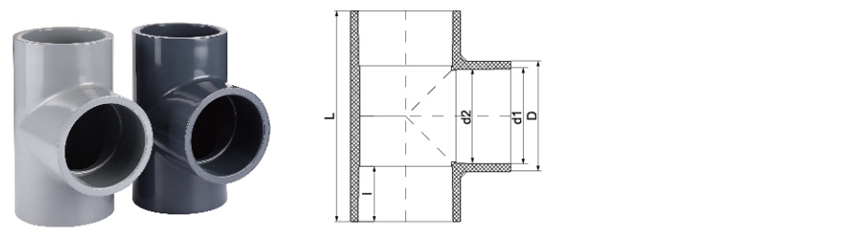

Grootte/nom.			DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
			(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
Landen	D1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	D2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	UPVC	D	26.5	32	39.6	49	60	74.6	88	104	127	161	185	259.4	312	345
		L	56	67	80	97	117	144	168	198	238	300	340	482	590	650
		Ik	16	19	22	26	31	38	44	51	61	76	86	119	146	164
	CPVC	D	26.5	32	41	50.2	62.8	79	91	108.6	132.4	164.4	188.6	259.4	312	345
		L	58	68	84	101	122	150	174	205	246	312	356	482	590	650
		I	16.5	19	22.5	26.5	31.5	38	44	51.5	61.5	76.5	86.5	119	146	164
Ansi	D1		21.51	26.87	33.62	42.4	48.54	60.65	79.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	D2		21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D		29.5	35	43.5	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		70	82	96	112	126	144	172	204	245	310	340	440	556	656
	I		22.2	25.5	28.6	32.8	36	39	46	52	60	70	79.5	104	128	153
Jis	D1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	D2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		29.5	35	43.5	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		70	82	96	112	126	144	172	204	245	310	340	440	556	656
	I		22.2	25.5	28.6	32.8	36	39	46	52	60	70	79.5	104	128	153

Bedrijf

Zheyi Pipeline (Wuhan) Co., Ltd.

Zheyi Pipeline (Wuhan) Co., Ltd.

Zheyi Group is China UPVC/CPVC TEE Voor de voedingsindustrie/Automotive/elektronisch Suppliers En Custom UPVC/CPVC TEE Voor de voedingsindustrie/Automotive/elektronisch Factory. We zijn opgericht in 2007, gespecialiseerd in R&D, productie, verkoop en service van industriële pijpleidingen van CPVC en UPVC. Het heeft een productielicentie verkregen van speciale apparatuur, Zhejiang Province Water-gerelateerde producten Sanitaire licentie-goedkeuringsdocument, IS09001 Quality Management System Certificate, IS014001 Certificaat voor milieubeheersysteem, IS045001 Occupational Health and Safety Management System Certificate en andere certificaten. Het heeft ook meer dan 50 onafhankelijke intellectuele eigendomsrechten en import van zelfmanagement en exporteerkracht. Om gediversifieerde producten en betere service te bieden, heeft het bedrijf geavanceerde technologie, gereedschapsapparatuur en unieke grondstoffen en beheersystemen uit Duitsland en Amerika geïntroduceerd. In de loop der jaren worden onze producten op grote schaal gebruikt in de chemische industrie, metallurgie, fotovoltaïsch, kernenergie, lithium, elektronische halfgeleider, voedsel, medicijn, automotive, industriële waterbehandeling en andere industrieën in zuur- en alkali-vloeistof, ultra-pure water, drinkwater, elektronisch water, elektronisch water, industriële afvalpijplijnvervoer. Momenteel heeft Zheyi Group meer dan 30 verkoopbedrijven opgezet. Categorieën producten worden geëxporteerd naar Europa, Amerika, Zuidoost -Azië en andere landen en regio's. Onze producten worden verwelkomd door klanten op binnenlandse en internationale markten.

Ere -certificaat

Nieuws

Certificaat
Dec 12,2024
Lees meer
Certificaat
Dec 12,2024
Lees meer
Certificaat
Dec 12,2024
Lees meer

Berichtfeedback

Strikte kwaliteitscontrole

Geleid door het principe van "kwaliteitsvolle kwaliteit", maakt Zheyi -groep gebruik van internationaal geavanceerde apparatuur en premium grondstoffen om strikte controle te behouden over elke productiefase. Het doel is om pijplijnproducten te leveren die uitblinken in zowel prestaties als esthetiek.

Het bedrijf maakt gebruik van state-of-the-art productieapparatuur en hoogwaardige materialen, waaronder Sekisui uit Japan en Lubrizol uit de Verenigde Staten. Door een naadloze mix van geavanceerde productietechnieken en professioneel management ondergaat elk "Zheyi" -product rigoureuze kwaliteitscontrole - van productie en inspectie tot definitieve levering - waardoor perfectie in zowel uiterlijk als functionaliteit wordt verstrikt.
Precisieprestatietests

Bij Zheyi wordt elk product niet alleen gemaakt met een focus op verfijnde esthetiek, maar ook met een niet aflatende toewijding aan superieure interne kwaliteit. Rigoureuze prestatietests zorgen voor productstabiliteit en duurzaamheid, zelfs onder uitdagende omstandigheden:

● Dichtheidstest: meet materiaaldichtheid om structurele uniformiteit en stabiliteit te waarborgen.
● Vicat Verzachting Temperatuurtest: beoordeelt het verzachten van materiaal onder omstandigheden op hoge temperatuur om weerstand tegen vervorming in verschillende omgevingen te waarborgen.
● Oventest: simuleert langdurige hittebestendigheid en verifieert het vermogen van het product om langdurige blootstelling aan hoge temperaturen te weerstaan.
● Hydrostatische test: evalueert pijpleidingsterkte onder hogedrukomstandigheden om veiligheid en betrouwbaarheid te garanderen.
● Drop Hammer Impact Test: test de impactweerstand om de duurzaamheid van het product tijdens transport, installatie en dagelijks gebruik te waarborgen.

UPVC/CPVC TEE Industry knowledge

UPVC/CPVC TEE Selectiehandleiding: drukbeoordeling, groottestandaarden en industriële toepassingen

UPVC (ongeplasticeerd polyvinylchloride) en CPVC (gechloreerde polyvinylchloride) T-stukken zijn belangrijke connectoren in het pijpleidingssysteem in industrieën zoals chemische, waterbehandeling, energie en hoogwaardige productie. Correcte selectie vereist een uitgebreide overweging van drukbeoordeling, groottestandaarden, corrosieweerstand en branchespecifieke vereisten. Het volgende is een analyse van belangrijke selectiefactoren en typische industriële toepassingen:

1. Drukbeoordeling en temperatuurtolerantie
UPVC: van toepassing op 0-60 ° C is de drukweerstand meestal 150-200 psi (afhankelijk van de wanddikte), geschikt voor normale temperatuur en lage drukomgeving.
CPVC: Temperatuurweerstand kan 90-100 ° C bereiken, de drukweerstand is 100-400 psi, geschikt voor hoge temperatuur en hoge drukomstandigheden (zoals industriële stoomverwarming, warmwatertransport).

2. Groottestandaard
Nominale diameter (DN): Gemeenschappelijke maten zijn DN15-DN300, die moeten voldoen aan de normen van de pijpleidingssysteem (zoals ISO, ANSI).

Wanddikte (schema):
Schema 40: Algemene doeleinden, geschikt voor de meeste scenario's onder de druk (zoals drinkwater, industriële waterbehandeling).
Schema 80: Hoge drukweerstand, gebruikt in omgevingen met veel aanvraag zoals de chemische industrie en kerncentrales.

3. Industrietoepassing en selectiepunten
(1) Veilig drinkwater
Toepassing: gemeentelijke watervoorziening, huishoudelijk sanitair systeem.
Selectiesleutel: moet voldoen aan NSF/ANSI 61-certificering om ervoor te zorgen dat het materiaal niet-giftig is, meestal is UPVC-schema 40 geselecteerd.

(2) Metallurgie
Toepassing: beitslijn, koelwatersysteem, corrosief medium transport.
Selectiesleutel: moet resistent zijn tegen sterke zuren (zoals zwavelzuur, zoutzuur), bij voorkeur CPVC-schema 80 om de langdurige resistentie tegen chemische corrosie te garanderen.

(3) fotovoltaïsch
Toepassing: Solar Panel Cooling Circulation System, Pure Water Transportation.
Selectiesleutel: UPVC moet anti-ultraviolet (UV) stabilisator toevoegen om veroudering te voorkomen veroorzaakt door langdurige blootstelling aan zonlicht.

(4) kernmachtindustrie
Toepassing: pijpleidingen voor behandelingspijpleidingen van nucleaire afval, hulpkoelsystemen.
Keuzesleutel: het materiaal moet een hoge stralingstolerantie hebben, CPVC moet voldoen aan ASTM D1784 -normen en een strenge drukweerstand testen ondergaan.

(5) Elektronische halfgeleider
TOEPASSING: Ultrapure Water (UPW) levering, hoog-zuiver chemisch distributiesysteem.
Keuzesleutel: ultrahoge reinheid UPVC/CPVC moet worden gebruikt, en de binnenwand moet elektrolytisch worden gepolijst om deeltjesprecipitatie en verontreiniging van het medium te voorkomen.

(6) Geneeskunde -industrie
Toepassing: farmaceutisch zuiver watersysteem, steriele vloeistofpijpleiding.
Keuzesleutel: moet voldoen aan de FDA -certificering, CPVC kan bestand zijn tegen sterilisatie op hoge temperatuur (121 ° C) om geen bacteriegroei te garanderen.

(7) Industriële waterbehandeling
Toepassing: omgekeerde osmose (RO), verzachtte watersysteem, circulerend koelwater.
Selectiesleutel: UPVC is chloorbestendig en oxidatiebestendig en is geschikt voor schema 40 of 80, afhankelijk van de systeemdruk.

(8) industrieel afvalwater
Toepassing: afvalwaterafvoer met corrosieve chemicaliën, zuur-base neutralisatiesysteem.
Selectietoets: CPVC is zuur-base-resistente, organische oplosmiddel-resistent en niet gemakkelijk afgebroken na langdurig gebruik.

(9) Drinkwater
Toepassing: koude en warmwaterverdeling in gebouwen, direct drinkwatersysteem.
Selectiesleutel: het moet voldoen aan regionale certificeringsnormen (zoals WRAS UK, KTW Duitsland) om veilig gebruik op de lange termijn te garanderen.

4. Selectieoverwegingen
Chemische compatibiliteit: verschillende media (zoals zuren, alkalis, oplosmiddelen) hebben verschillende effecten op UPVC/CPVC en de ASTM F439 -standaard moet worden verwezen.
Verbindingsmethode:
Solvent cement: geschikt voor permanente verbinding, goede afdichting.
Flens: gemakkelijk te demonteren en te onderhouden, geschikt voor industriële systemen.
Threaded: gebruikt voor kleine leidingen, maar aandacht moet worden besteed aan afdichting.
Certificeringseisen: de kernmachtsector vereist ASME NQA-1, de halfgeleiderindustrie vereist semi-F57 en de farmaceutische industrie vereist FDA-certificering.
