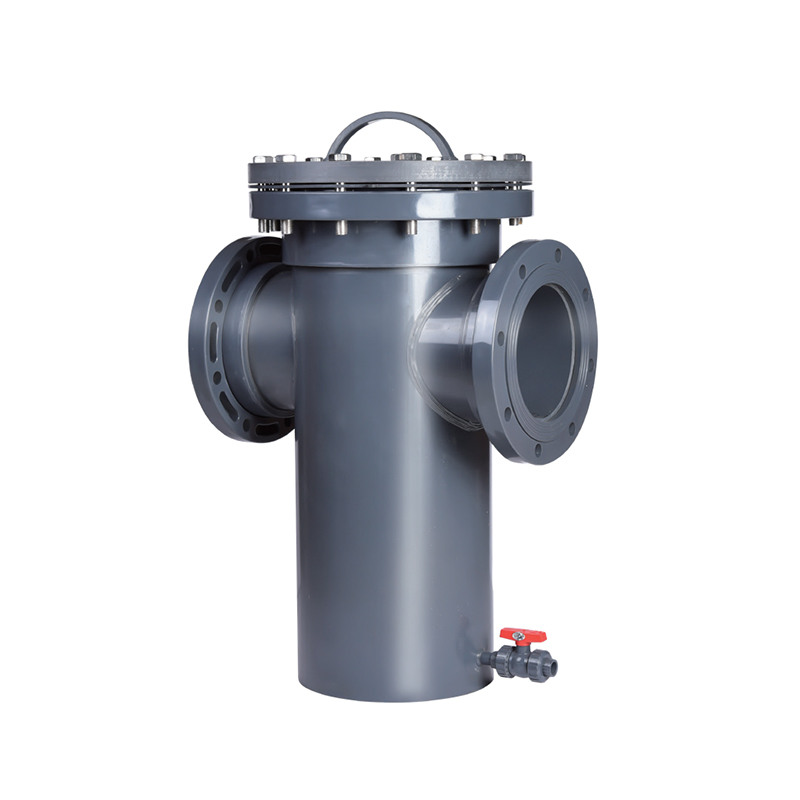

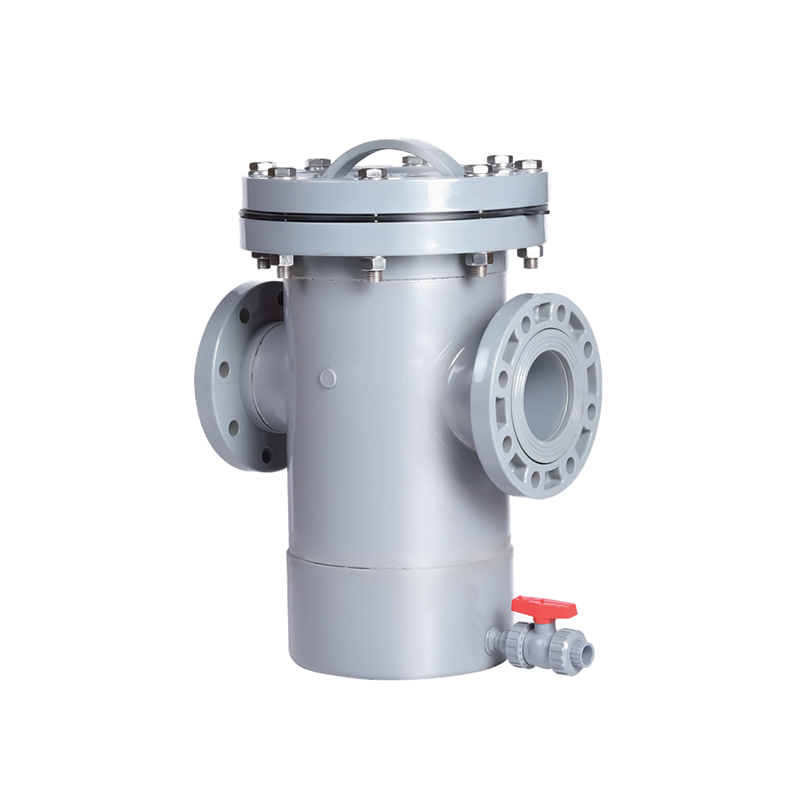

SCH8O/DIN UPVC/CPVC-korffilter

Het UPVC/CPVC-mandfilter is een zeer efficiënt filtratieapparaat dat veel wordt gebruikt in waterbehandeling, chemische verwerking, voedsel en andere industriële gebieden. Het unieke ontwerp verwijdert effectief onzuiverheden en vaste deeltjes uit vloeistoffen, waardoor de normale werking van het systeem wordt gegarandeerd.

Het filter is voorzien van meerlaagse filterschermen, waardoor gebruikers verschillende filtratienauwkeurigheden kunnen selecteren op basis van de werkelijke behoeften, waardoor de filtratie-efficiëntie wordt verbeterd en de levensduur van de apparatuur wordt verlengd. Onderhoud en reiniging zijn eenvoudig, omdat gebruikers de filtermand slechts periodiek hoeven te verwijderen om deze schoon te maken, waardoor de onderhoudskosten en de werklast worden verlaagd.

Neem contact met ons op

Vorig：UPVC/CPVC pneumatische kogelventiel
Volgende：SCH8O/DIN UPVC/CPVC SK-type statische menger

parameter sollicitatie Technische normen

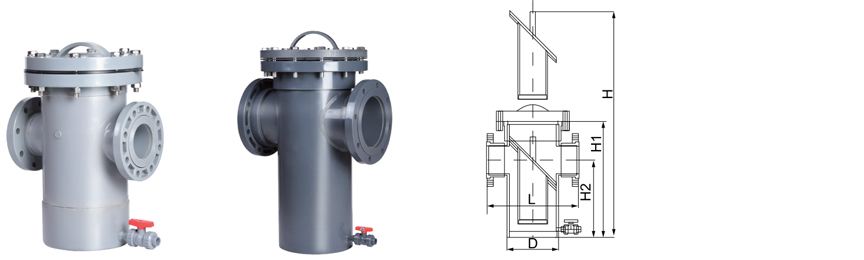

dn	DN	L	H	H1	D	Afvoer
20	15	180	475	260	75	dn20
25	20	80	475	260	75	dn20
32	25	180	475	260	90	dn20
40	32	200	490	270	90	dn25
50	40	260	555	300	110	dn25
63	50	260	555	300	110	dn25
75	65	330	665	360	140	dn32
90	80	340	735	400	160	dn32
110	100	400	835	470	225	dn32
140	125	480	985	550	280	dn40
160	150	500	1145	630	280	dn40
225	200	560	435	780	315	dn50
280	250	660	1725	930	400	dn50
315	300	750	2245	1200	450	dn63

SCH80 / DIN · INLINE-ZEEF

UPVC / CPVC-korffilter

Uitneembare mand · Geperforeerd of gaas · Snel te openen deksel

Het SCH80/DIN UPVC/CPVC-korffilter is een inline-zeef die is ontworpen om zwevende vaste stoffen uit corrosieve en zeer zuivere vloeistofstromen te verwijderen. Dit filter is vervaardigd volgens ASTM SCH80- en DIN-normen en maakt gebruik van een verwijderbare geperforeerde of gaasmand die deeltjes opvangt en tegelijkertijd een continue stroom mogelijk maakt. De mand is toegankelijk via een snel te openen deksel, waardoor snelle reiniging of vervanging mogelijk is zonder de pijpleiding te demonteren. Het filterlichaam is verkrijgbaar in UPVC voor algemene chemische toepassingen en CPVC voor verhoogde temperaturen tot 93°C. Afhankelijk van de toepassing kan de mand worden gespecificeerd in bijpassende thermoplastische of metalen materialen. Dit filter wordt veel gebruikt voor het beschermen van stroomafwaartse pompen, kleppen en instrumentatie tegen schurende schade en vervuiling.

DN25–DN200 Maatbereik

PN10–PN16 Drukklasse

–20°C tot 93°C CPVC-bereik

Soort mand Geperforeerd / gaas

Afneembare mand

Verwijder en reinig zonder het filterlichaam uit de pijpleiding te verwijderen, waardoor de stilstandtijd voor onderhoud wordt verminderd.

Chemische weerstand

UPVC- en CPVC-lichamen zijn bestand tegen zuren, basen en zouten. CPVC breidt de service uit tot 93°C.

Lage drukval

Een groot open mandoppervlak minimaliseert stroombeperking, waardoor de pompenergie wordt verminderd terwijl de deeltjesvangst behouden blijft.

Veelzijdige filtratie

Geperforeerde manden voor grof zeven of gaasmanden voor fijne filtratie. Aangepaste formaten beschikbaar.

Bouw

Lichaam UPVC · CPVC

Mand UPVC · CPVC · SS304 · SS316

Dekselafdichting EPDM · FKM · PTFE

Verbindingen Socket · Geflensd · Met schroefdraad

Filtratie

Geperforeerd Gaten van 0,5–10 mm

Gaas 20-200 mesh

Aangepast Gegleufd · Wigdraad

Mand volume 0,5–15 liter (afhankelijk van de grootte)

Normen

ASTM D2467 (SCH80)

DIN 8061/8062

Druk PN10–PN16

Temperatuur UPVC 60°C · CPVC 93°C

Toepassingsscenario's

01 Chemisch Bescherming van pompen tegen aanslag en vuil in zuurtransportleidingen

02 Halfgeleider UPW-polijsten en deeltjesverwijdering in natte banken

03 Energie Koelvloeistoffiltratie en elektrolytbelasting bij de productie van batterijen

04 Water Afvalwaterscreening en RO-voorbehandeling

05 Farma DI-water- en CIP-lusbescherming

06 Automobiel Filtering van verf, koelvloeistof en onderdelenwas

Installatierichtlijnen

Installeer met de mandkamer naar beneden of horizontaal gericht. De stroompijl moet uitgelijnd zijn.
Zorg voor voldoende ruimte voor het verwijderen van de mand. Minimale vrije ruimte is gelijk aan mandlengte.
Gebruik primer en cement specifiek voor UPVC of CPVC voor lasverbindingen met oplosmiddel.
Flensbouten: gebruik volledige pakkingen. Gelijkmatig aandraaien tot 15–20 Nm in kruispatroon.
Inspecteer de mand op schade vóór installatie. Zorg voor een goede plaatsing in de behuizing.

Kritieke grenzen

Temperatuur: UPVC 60°C max · CPVC 93°C max. Basket may have lower limit.
Overschrijd de nominale druk niet. Het drukverschil neemt toe naarmate de mand wordt geladen.
Houd de drukval in de gaten. Reinig de mand als de dP hoger is dan 0,5 bar.
Controleer de compatibiliteit van het mandmateriaal met de proceschemie.
Gebruik UV-gestabiliseerde hars of beschermende coating voor installaties buitenshuis.

Veelgestelde vragen

Hoe vaak moet ik de mand schoonmaken?

De reinigingsfrequentie is afhankelijk van de hoeveelheid vaste stoffen en de stroomsnelheid. Controleer het drukverschil over het filter. Wanneer het drukverschil 0,3–0,5 bar boven de schone waarde komt, moet de mand worden verwijderd en gereinigd. Bij toepassingen met een hoog vastestofgehalte kan dagelijkse inspectie vereist zijn.

Wat is het verschil tussen geperforeerde manden en gaasmanden?

Geperforeerde manden hebben geboorde gaten en worden gebruikt voor grove spanning (2–10 mm). Gaasmanden maken gebruik van geweven draaddoek en zorgen voor een fijnere filtratie (maaswijdte 20-200). Gaasmanden bieden een hogere filtratie-efficiëntie, maar hebben een hogere drukval. De keuze hangt af van de deeltjesgrootte en het toelaatbare drukverlies.

Kan de mand later vervangen worden door een ander type?

Ja, de mand is uitwisselbaar. U kunt wisselen tussen geperforeerde manden en gaasmanden als de procesvereisten veranderen. Zorg ervoor dat de vervangende mand dezelfde algemene afmetingen en hetzelfde afdichtingsoppervlak heeft om een goede pasvorm en filtratieprestaties te behouden.

Wat gebeurt er als de mand volledig verstopt raakt?

Een volledig verstopte mand zal ervoor zorgen dat de drukval snel stijgt. Het filterlichaam is in sommige configuraties voorzien van een bypass- of drukontlastingsmechanisme. Continu gebruik onder een hoge dP kan echter de mand beschadigen of een gebrek aan doorstroming veroorzaken. Regelmatige controle en reiniging worden aanbevolen om deze toestand te voorkomen.

Bedrijf

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ja China SCH8O/DIN UPVC/CPVC-korffilter Voor de voedingsindustrie/Automotive/elektronisch leverancier En op maat gemaakt SCH8O/DIN UPVC/CPVC-korffilter Voor de voedingsindustrie/Automotive/elektronisch fabriek. Wij zijn opgericht in 2007 en richten ons op onderzoek en ontwikkeling, productie, verkoop en service van industriële CPVC- en UPVC-leidingen. Het bedrijf heeft een aantal certificeringen behaald, waaronder de licentie voor de productie van speciale apparatuur, de licentie voor watergerelateerde producthygiëne in de provincie Zhejiang, de IS09001-certificering voor kwaliteitsmanagementsystemen, de IS014001-certificering voor milieumanagementsystemen en de IS045001-certificering voor arbeidsveiligheid en gezondheid. Het bedrijf beschikt over meer dan 50 onafhankelijke intellectuele-eigendomsrechten en eigen import- en exportrechten. Om gediversifieerde producten en betere diensten te kunnen leveren, heeft het bedrijf geavanceerde technologie, gereedschappen en unieke grondstoffen en managementsystemen uit Duitsland en de Verenigde Staten geïntroduceerd. Door de jaren heen zijn onze producten veelvuldig gebruikt in het pijpleidingtransport van zure en alkalische vloeistoffen, ultrapuur water, drinkwater, zuiver water van elektronische kwaliteit en industrieel afvalwater in de chemische, metallurgische, fotovoltaïsche, kernenergie-, lithiumbatterij-, elektronische halfgeleider-, voedingsmiddelen-, medische, automobiel-, industriële waterzuiverings- en andere industrieën. Momenteel heeft de ZHEYI Group meer dan 30 verkoopmaatschappijen in het hele land en worden allerlei producten geëxporteerd naar Europa, Amerika, Zuidoost-Azië en andere landen en regio s. Deze zijn zeer in trek bij binnenlandse en buitenlandse klanten.

Certificaat van ere

Nieuws

Waar worden SCH 80 UPVC-buizen gebruikt in industriële en ...
Jul 30,2026
Chemische verwerkers, waterzuiveringsbedrijven en industriële faciliteiten specificeren dit SCH80 UPVC-buis overal waar een leidingsysteem een hogere interne druk moet vasthouden en bestand moet zijn teg...
meer informatie
Wat maakt SCH 80 UPVC-buis een betrouwbare keuze voor hoge...
Jul 23,2026
SCH 80 UPVC-buis is gebouwd met een dikkere wand dan SCH 40-buis met dezelfde buitendiameter, waardoor de druk toeneemt en het de standaard maakt voor industriële leidingen die corrosieve chemicaliën, hete procesvl...
meer informatie
Waarom SCH 80 UPVC-buis op grote schaal wordt gebruikt in ...
Jul 16,2026
Wanddikte is de enige specificatie die een leiding die geschikt is voor veeleisende industriële druk onderscheidt van een leiding bedoeld voor licht residentieel gebruik. SCH80 UPVC-buis zit stevig aan d...
meer informatie

Laat een bericht achter

Strikte kwaliteitscontrole

De ZHEYI Group hanteert het principe van "kwaliteit staat voorop", maakt gebruik van internationaal geavanceerde apparatuur en hoogwaardige grondstoffen, controleert strikt elke schakel van het productieproces en streeft ernaar pijpleidingproducten te leveren die uitstekend presteren en er prachtig uitzien.

Het bedrijf maakt gebruik van de meest geavanceerde productieapparatuur en hoogwaardige materialen, waaronder het Japanse Sekisui en het Amerikaanse Lubrizol. "ZHEYI" combineert voortreffelijke productietechnologie op perfecte wijze met professioneel management. Elk product ondergaat strenge kwaliteitscontroles - van productie en inspectie tot en met de uiteindelijke levering - om de perfecte combinatie van uiterlijk en functionaliteit te garanderen.
Precisie prestatie testen

Bij ZHEYI wordt elk product zorgvuldig vervaardigd, waarbij niet alleen de nadruk ligt op een verfijnd esthetisch ontwerp, maar ook altijd wordt gestreefd naar uitstekende intrinsieke kwaliteit. Strenge prestatietests garanderen dat het product zijn stabiliteit en duurzaamheid behoudt, zelfs onder zware omstandigheden.:

● Dichtheidstesten: Meet de dichtheid van materialen om de uniformiteit en stabiliteit van structuren te garanderen.
● Vicat-verzachtingstemperatuurtest: beoordeelt de mate van verzachting van materialen onder hoge temperatuuromstandigheden om te garanderen dat het product bestand is tegen vervorming in verschillende omgevingen.
● Oventest: simuleert de hittebestendigheid op lange termijn en controleert of het product langdurig hoge temperaturen kan weerstaan.
● Hydrostatische test: beoordeel de sterkte van leidingen onder hoge druk om de veiligheid en betrouwbaarheid van het product te garanderen.
● Valhamer-impacttest: test de slagvastheid van het product tijdens transport, installatie en dagelijks gebruik.

SCH8O/DIN UPVC/CPVC-korffilter Kennis van de industrie

De sleutelrol van UPVC/CPVC-korffilter in galvaniseren en chemische afvalwaterbehandeling

UPVC (ongeplastificeerd polyvinylchloride) en CPVC (gechloreerd polyvinylchloride) mandfilters spelen een belangrijke rol bij galvaniseren, chemische afvalwaterzuivering en meerdere belangrijke industriële velden vanwege hun uitstekende corrosieweerstand, hoge mechanische sterkte en kosteneffectiviteit. Hieronder volgen de belangrijkste toepassingsscenario's en waardeanalyses:

1. Galvanische industrie: efficiënte filtratie van afvalwater van zware metalen
Afvalwater bij galvaniseren bevat hoge concentraties zware metalen (zoals chroom, nikkel, koper, enz.). UPVC/CPVC-mandfilter is bestand tegen sterke zuren (zoals zwavelzuur, zoutzuur) en sterke alkalische omgevingen, onderschept effectief zwevende deeltjes en onzuiverheden in de plateeroplossing, zorgt voor de stabiele werking van het afvalwaterbehandelingssysteem en beschermt daaropvolgende membraanscheiding of ionenuitwisselingsapparatuur.

2. Chemische afvalwaterbehandeling: corrosiebestendigheid en lange levensduur
Chemisch afvalwater bevat complexe componenten (zoals organische oplosmiddelen en sterke oxidatiemiddelen). CPVC-materialen presteren goed bij hoge temperaturen (tot 90°C) en corrosieve media. Ze zijn geschikt voor voorbehandeling in de pesticiden-, verf-, petrochemische en andere industrieën om het risico op verstopping van leidingen en pompen te verminderen.

3. Sectoroverschrijdende belangrijke toepassingen
Fotovoltaïsch: filter siliciumpoeder en chemische resten in de etsvloeistof om de zuiverheid van de productie van zonnecellen te garanderen.
Elektronische halfgeleider: verwijder deeltjes bij de bereiding van ultrapuur water om wafelverontreiniging te voorkomen.
Kernenergie: Stralingsbestendig gemodificeerd UPVC wordt gebruikt voor deeltjesbeheersing in koelwatersystemen en voldoet aan speciale veiligheidsnormen.
Metallurgie: Filter metaaloxiden in beitswater om waardevolle componenten terug te winnen.
Geneeskunde: Zorg ervoor dat micro-organismen en fijnstof voldoen aan de normen in farmaceutisch gezuiverde watersystemen.
Industriële waterbehandeling: Bescherm ketels en koeltorens tegen kalkaanslag en corrosie.
Drinkwater: UPVC-filters verwijderen slib en roest bij gemeentelijke watervoorbehandeling en voldoen aan de hygiënenormen.

4. Samenvatting van de belangrijkste voordelen
Corrosiebestendigheid: Past zich aan extreme omgevingen met een pH van 0-14 aan en heeft een levensduur die veel langer is dan die van metalen filters.
Lichtgewicht en gemakkelijk te onderhouden: kunststof is eenvoudig te installeren en de filtermand kan snel worden gedemonteerd en gereinigd.
Kosteneffectiviteit: In zure afvalwaterscenario's heeft het een groter prijsvoordeel dan roestvrijstalen filters.
