SCH8O/DIN UPVC/CPVC flensmembraanventiel

De UPVC/CPVC-flensmembraanklep is een vloeistofregelapparaat dat is ontworpen voor het hanteren van corrosieve vloeistoffen en gassen. Het is geschikt voor verschillende industrieën, waaronder chemische verwerking, afvalwaterbehandeling en voedselverwerking.

De unieke structuur van de geflensde membraanklep zorgt voor afdichtingsprestaties tijdens het openen en sluiten, waardoor lekkages effectief worden voorkomen. Dit ontwerp zorgt voor een veilig transport van vloeistoffen en verlengt de levensduur van de klep. De klep is eenvoudig te bedienen, waardoor gebruikers de stroom moeiteloos kunnen regelen via handmatige of pneumatische methoden om aan de eisen van verschillende bedrijfsomstandigheden te voldoen.

Onze UPVC/CPVC-flensmembraankleppen zijn ook slijtvast en verouderingsbestendig. Ze worden veel gebruikt op gebieden zoals chemische verwerking, afvalwaterzuivering en landbouwirrigatie.

Neem contact met ons op

Vorig：SCH8O/DIN UPVC/CPVC Union-membraanklep
Volgende：SCH8O/DIN UPVC/CPVC Flenskogelkraan uit één stuk

parameter sollicitatie Technische normen

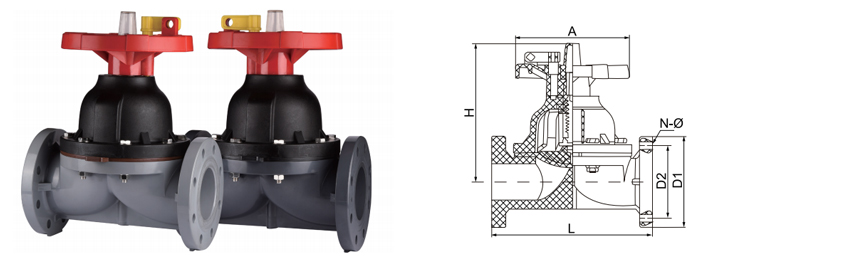

GROOTTE/NOM.		dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)
		(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")
D1	DIN	115	140	150	165	185	200	220	254
	EENNSI	108	117	128	155	178	192	229	254
	JIS	90	100	105	120	140	150	175	210
D2	DIN	85	100	110	125	145	160	180	210
	EENNSI	79	89	98	121	140	152	191	216
	JIS	42.5	48.5	61	73	90	105	132	158
N-Φ	DIN	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18
	EENNSI	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22
	JIS	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23
L		145	160	180	210	250	300	350	400
A		87	100	117	137	178	214	265	265
H		115	132	148	175	235	305	350	356

DIN STANDAARD · EENDELIGE CONSTRUCTIE

SCH8O/DIN UPVC/CPVC flensmembraanventiel

Ontworpen voor corrosieve en zeer zuivere vloeistofisolatie. Flenslichaam uit één stuk met membraanafdichtingsmechanisme elimineert lekkage van de pakking en zorgt voor een luchtbeldichte afsluiting.

DN15-DN100

Maatbereik

PN10 / PN16

Drukclassificatie

-20°C tot 120°C

CPVC-temperatuur

UPVC/CPVC

Lichaamsmaterialen

◆ Materiaal systeem

UPVC-lichaam 0-60°C · pH 2-12 · Algemene zuren, alkaliën, ultrapuur water

CPVC-orgaan 0-93°C · pH 1-14 · Verhoogde temperatuur, gechloreerde media

Diafragma opties EPDM · PTFE · FKM · Hypalon

Flensuiteinden uit één stuk volgens DIN PN10/16. Geen lekkage aan de carrosserie-eindverbinding.

◆ Belangrijkste specificaties

Verbinding Integrale flens, DIN 2501

Van aangezicht tot aangezicht DIN EN 558 Serie 1

Shell-test 1,5 × PN (water)

Stoeltest 1,1 × PN (lucht of water)

Vacuümservice 0,3 bar absoluut

Operatie Handwiel / Pneumatisch / Elektrisch

◆ Voordelen van membraanventielen

Geen steelpakking - nul potentieel voor diffuse emissie
Isolatie tussen actuator en vloeibare media
Gestroomlijnd stroompad vermindert de ophoping van sediment
Visuele positie-indicator op handwiel
Vervangbaar membraan zonder het lichaam van de lijn te verwijderen
Luchtbeldichte afsluiting over het volledige drukbereik

Industriële toepassingen

Zuren, alkaliën, ultrapuur water, water van elektronische kwaliteit, industrieel afvalwater

Zware chemicaliën en metallurgie

Zwavelzuuroverdracht · HCl-dosering · Beitslijnen · Galvaniseren

Hoge zuiverheid en elektronica

Halfgeleider natte banken · Fotovoltaïsch etsen · Water van elektronische kwaliteit · Ultrazuivere waterlussen

Energie en lithium

Nucleaire hulpkoeling · Lithiumpekelverwerking · Chemische overdracht van batterijen

Levenswetenschappen en voeding

Farmaceutische WFI · Voedsel CIP · Drankverwerking · Cosmetische productie

Water & Milieu

Neutralisatie van industrieel afvalwater · Drinkwater · Voorbehandeling van ontzilting

Auto- en algemene industrie

E-coat circulatie · Onderdelen wassen · Koelwater · Spoelleidingen

Installatie- en bedieningsopmerkingen

Membraanafsluiters moeten voor opslag in volledig open of gesloten stand worden geïnstalleerd. Niet opslaan met samengedrukt membraan.
Aanhaalvolgorde: flensbouten gelijkmatig kruislings aandraaien tot 15-20 Nm, afhankelijk van DN.
Voor slurry- of kristalliserende media, installeer de klepsteel horizontaal om ophoping van vaste stoffen in de stuw te voorkomen.
Overschrijd de snelheid van 1,0 m/s niet voor schurende media om de levensduur van het membraan te verlengen.
Vervang het membraan elke 2 jaar of na 50.000 cycli, afhankelijk van wat zich het eerst voordoet.

Kritieke beperkingen

Niet te gebruiken met oxiderende zuren (salpeterzuur >15%, chroomzuur) in UPVC-behuizing.
Niet blootstellen aan snelle drukwisselingen; er kan vermoeidheid van het middenrif optreden.
Vermijd stoomsterilisatie boven 110°C voor CPVC met PTFE-membraan.
Zonder veiligheidsontlasting niet geschikt voor gasvormige media boven 2 bar.
Bedien het handwiel niet verder dan de mechanische aanslag; overcompressie van het membraan leidt tot vroegtijdig falen.

Veelvoorkomende problemen en oplossingen

Probleem: verminderde stroomsnelheid waargenomen

Het membraan is mogelijk niet volledig teruggetrokken. Controleer of het handwiel in de volledig open positie staat (2-3 slagen voorbij de aanvankelijke weerstand). Controleer voor geautomatiseerde kleppen de slagkalibratie van de actuator.

Probleem: externe lekkage uit het lichaam

Inspecteer de flensbouten op ontspanning. Opnieuw aandraaien volgens specificatie. Als de lekkage aanhoudt, vervang dan de flenspakking. Niet te vast aandraaien – scheurrisico groter dan 22 Nm voor DN80.

Probleem: medialekkage wanneer gesloten

Membraanslijtage of chemische aantasting. Vervang het membraan door het juiste materiaal. Voor toepassingen met hoge cycli kunt u upgraden naar een EPDM-membraan met PTFE-laag.

Probleem: harde bediening van het handwiel

Het membraan kan door kristallisatie aan de stuw vastzitten. Cyclus meerdere malen open/dicht. Als dit aanhoudt, demonteer en reinig het stuwgebied. Breng siliconensmeermiddel aan op de schroefdraad van de steel.
