op maat gemaakt SCH8O/DIN UPVC/CPVC Union-membraanklep Voor de voedingsindustrie/Automotive/elektronisch
SCH8O/DIN UPVC/CPVC Union-membraanklep

SCH8O/DIN UPVC/CPVC Union-membraanklep

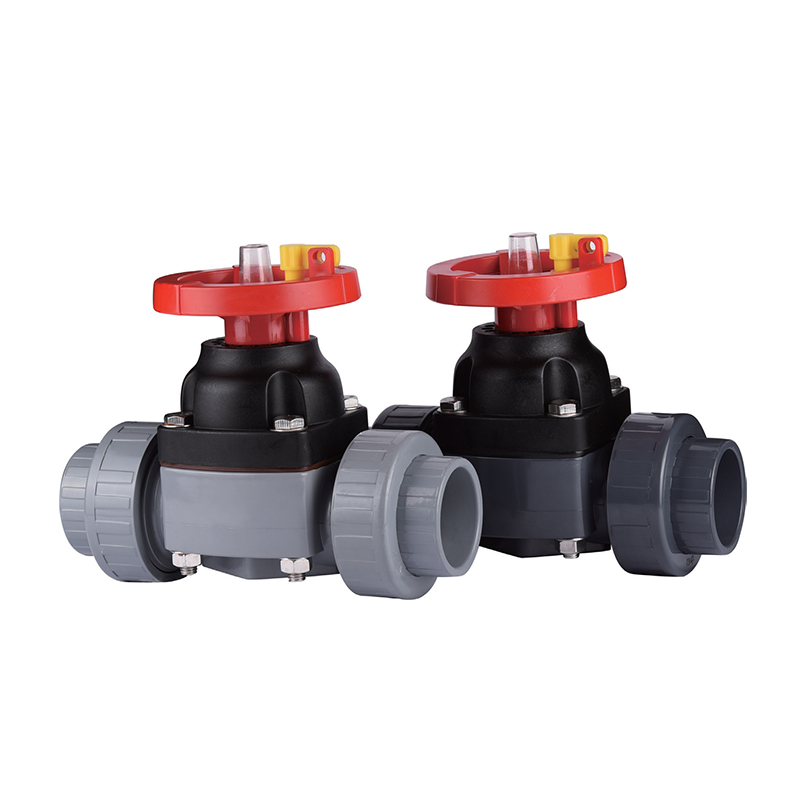

De gezamenlijke membraanklep is een efficiënt vloeistofregelapparaat dat op grote schaal wordt toegepast in industrieën zoals chemische verwerking, farmaceutische industrie, voedselverwerking en waterbehandeling. Het is ontworpen om afdichtingsprestaties te leveren en de veiligheid en reinheid van het medium te garanderen.

Het kernkenmerk van de gezamenlijke membraanklep is de unieke membraanstructuur. Dit ontwerp isoleert niet alleen het kleplichaam effectief van het medium, waardoor lekkages en vervuiling worden voorkomen, maar maakt ook een nauwkeurige stroomregeling mogelijk. Gebruikers kunnen de vloeistofstroom eenvoudig aanpassen met een eenvoudige handmatige of elektrische bediening om aan de behoeften van verschillende processen te voldoen.

Daarnaast is de afsluiter eenvoudig te installeren en te onderhouden, voorzien van standaard aansluitflenzen geschikt voor diverse leidingsystemen. Bovendien is bij het ontwerp rekening gehouden met gemakkelijke reiniging, waardoor het ideaal is voor toepassingen die hoge hygiënenormen vereisen.

Neem contact met ons op
  • SCH8O/DIN UPVC/CPVC Union-membraanklep
Vorig：UPVC/CPVC ⅰ kogelventiel
Volgende：SCH8O/DIN UPVC/CPVC flensmembraanventiel

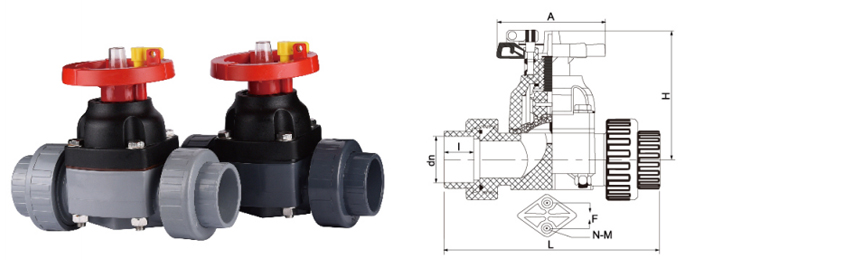

parameter sollicitatie Technische normen

  • GROOTTE/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    d1

    DikN

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    EENNSI

    21.51

    26.87

    33.62

    42.4

    48.45

    60.65

    JIS

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    d2

    DikN

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    EENNSI

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    JIS

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    L

    142

    162

    175

    196

    227

    272

    H

    90

    95

    105

    125

    145

    172

    A

    77

    77

    87

    100

    117

    137

    I

    22

    22

    22

    26

    32

    39

    N-M

    2-M6

    2-M6

    2-M6

    2-M8

    2-M8

    2-M8

    F

    25

    25

    25

    36

    36

    45

DIN UNION EINDE · MEMBRAAM ISOLATIE
SCH8O/DIN UPVC/CPVC Union-membraanventiel
Het ontwerp van de Union-verbinding maakt snelle verwijdering uit de pijpleiding mogelijk zonder aangrenzende leidingen te verstoren. Membraanafdichtingsmechanisme zorgt voor volledige isolatie tussen vloeistof en actuatormechanisme.
DN15-DN100 Maatbereik
PN10/PN16 Druk klasse
0-93°C CPVC-werkbereik
Einde van de Unie Snel onderhoud
01
Union-verbinding
Dankzij de wartelmoer met schroefdraad kan het klephuis binnen enkele seconden worden verwijderd. Er zijn geen flensbouten of heruitlijning van de leidingen vereist voor membraanvervanging of inspectie.
02
Membraanafdichting
Het flexibele membraan zorgt voor een afdichting van het stuwtype. Het medium maakt alleen contact met de onderkant van het lichaam en het membraan - geen pakking, geen lekkage van de spindelafdichting.
03
Materiaalopties
UPVC-opbouw voor algemene chemische dienst. CPVC-behuizing voor hoge temperaturen en gechloreerde media tot 93°C.
Technisch profiel
Lichaamsmaterialen
UPVC (0-60°C) · CPVC (0-93°C)
Diafragma opties
EPDM · EPDM met PTFE-laag · FKM · CSM
Unie standaard
DIN- of ASTM binnenschroefdraad / oplosmiddelaansluiting
Drukklasse
PN10 (UPVC) · PN16 (CPVC) bij 20°C
Testdruk van de stoel
1,1 × PN (luchtbeldicht)
Verbindingstypen beëindigen
Socket · Met schroefdraad (NPT/BSPT) · Flensadapter
Industriële toepassingen
Chemische verwerking Metallurgie Fotovoltaïsch Nucleaire hulpstof Lithium-extractie Elektronica / Halfgeleider Eten en drinken Farmaceutisch Autolak Industriële waterbehandeling
Media afgehandeld
Zuren · Alkaliën · Ultrapuur water · Water van elektronische kwaliteit · Drinkwater · Industrieel afvalwater · Pekeloplossingen
Afdichtingsmechanisme
Prestatiekenmerken van het membraan
1
Luchtbeldichte afsluiting — Het ontwerp van de waterkering zorgt voor een positieve afdichting, zelfs als er zwevende deeltjes in zitten
2
Nul lekkage van de steel – Geen dynamische afdichtingen tussen vloeistof en atmosfeer
3
Inline vervangbaar – Unie-ontwerp maakt membraanverandering mogelijk zonder het kleplichaam uit de pijpleiding te verwijderen
4
Visuele positie-indicator — Handwiel toont de open/gesloten status op afstand
Maat- en bestelgegevens
DN (mm)
15 · 20 · 25 · 32 · 40 · 50 · 65 · 80 · 100
L (van aangezicht tot aangezicht)
DIN EN 558 Serie 1
Maximaal koppel (handwiel)
10 Nm (DN15-50) · 18 Nm (DN65-100)
Vacuümwaarde
0,3 bar absoluut (EPDM-membraan)
Installatierichtlijnen
  • Gebruik alleen schroefdraadafdichting op mannelijke schroefdraad; vermijd contact van afdichtmiddel met membraan
  • Ondersteun de leidingen binnen 300 mm van de verbindingsverbinding om buigspanning te voorkomen
  • Voor horizontale lijnen moet u de steel verticaal installeren om de afzetting van sediment in de stuw te verminderen
  • Niet gebruiken als eindafsluiter zonder stroomafwaartse ondersteuning
  • Pneumatische aandrijvingen hebben gefilterde, gesmeerde lucht van 4-6 bar nodig
Kritieke operationele limieten
  • Overschrijd de nominale temperatuur van het membraan niet — EPDM max. 80°C, PTFE max. 120°C
  • Niet geschikt voor stoomsterilisatie boven 100°C
  • Vermijd snelle drukschommelingen van meer dan 1 bar/seconde
  • Niet geschikt voor gasvormig chloor of geconcentreerd salpeterzuur met UPVC-behuizing
  • Bedien het handwiel niet verder dan de mechanische aanslag (ca. 2,5 omwentelingen van gesloten naar open)
Gids voor probleemoplossing ter plaatse
▶ Ventiel sluit niet volledig
Het middenrif kan uitgerekt of chemisch gezwollen zijn. Membraan vervangen. Controleer bij membranen met PTFE-bekleding op vervorming bij koude stroming bij het contactgebied van de stuw.
▶ Lekkage bij wartelmoer
Wartelmoer met de hand plus 1/4 slag met bandsleutel vastdraaien. Draai de draad niet te strak vast; er kan vreten aan de draad optreden. Inspecteer de O-ring of platte pakking in de verbinding.
▶ Harde handwielrotatie
Het membraan kan aan de waterkering blijven plakken als gevolg van gekristalliseerde media. Spoelen met een compatibel oplosmiddel. Breng siliconenvet aan op de schroefdraad van de steel; gebruik geen petroleumvet.
▶ Verminderde doorstroming in open positie
Het handwiel is mogelijk niet volledig ingetrokken. Draai nog 2-3 slagen tegen de klok in. Als er geen verbetering optreedt, controleer dan of er vuil onder het membraan zit.
DIN EN 16139 gecertificeerd
ISO 21787-compatibel
WRAS-goedgekeurde materialen (geselecteerde kwaliteiten)
FDA 21 CFR 177.2600 (EPDM-membraan)
Aanbevolen producten
Bedrijf
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.
