op maat gemaakt SCH8O/DIN UPVC/CPVC kogelterugslagklep Voor de voedingsindustrie/Automotive/elektronisch

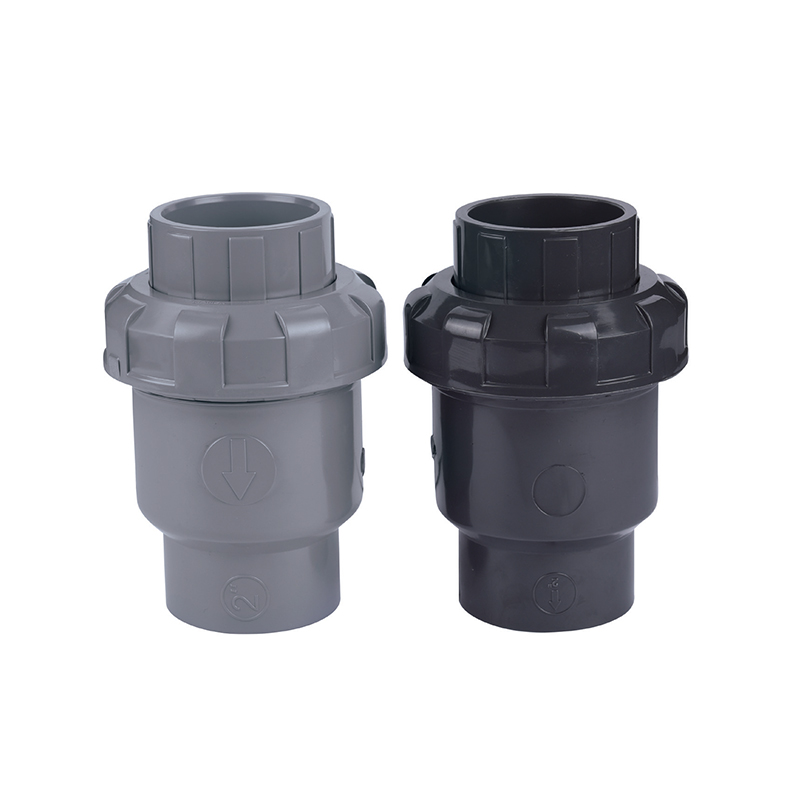

SCH8O/DIN UPVC/CPVC kogelterugslagklep

SCH8O/DIN UPVC/CPVC kogelterugslagklep

De UPVC/CPVC-kogelterugslagklep is een uiterst efficiënt en betrouwbaar vloeistofregelapparaat, ontworpen voor diverse industriële en bouwtoepassingen. Dankzij het kogelvormige ontwerp kan de klep snel openen tijdens de vloeistofstroom en automatisch sluiten tijdens de tegenstroom, waardoor terugstroming en vloeistofvermenging effectief worden voorkomen om de veiligheid en efficiëntie van het systeem te garanderen.

De klep wordt veel gebruikt in de waterbehandeling, chemische verwerking, farmaceutische industrie en voedselverwerkende industrie, vooral in scenario's die een hoge vloeistofzuiverheid vereisen. De eenvoudige structuur en gemakkelijke installatie maken het tot een moderne industriële oplossing voor hoge eisen op het gebied van vloeistofregeling.

Neem contact met ons op
  • SCH8O/DIN UPVC/CPVC kogelterugslagklep
Vorig：SCH8O/DIN UPVC/CPVC kogelbodemventiel
Volgende：SCH8O/DIN UPVC/CPVC tandwielvlinderklep

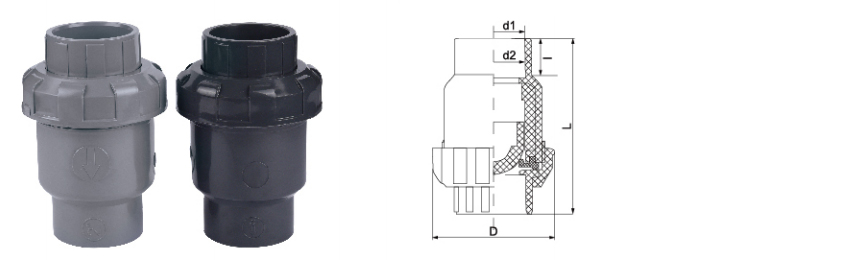

parameter sollicitatie Technische normen

  • GROOTTE/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    dn75

    dn90

    dn110

    (DN15)

    (DN20)(

    DN25)

    (DN32)

    (DN40)

    (DN50)

    (DN65)

    (DN80)

    (DN100)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    (2-1/2")

    (3")

    (4")

    DIN

    d1

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    75.3

    90.3

    110.4

    d2

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    75.1

    90.1

    110.1

    ANSI

    d1

    21.51

    26.87

    33.62

    42.6

    48.54

    60.65

    73.39

    89.31

    114.8

    d2

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    72.9

    88.8

    114.2

    JIS

    d1

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    58.63

    89.66

    114.27

    d2

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    57.67

    88.63

    113.2

    D

    53

    63

    73

    85

    97

    118

    134

    158

    202

    L

    90

    106

    124

    139

    151

    169

    230

    262

    346

    I

    16

    19

    22

    26

    31

    38

    44

    51

    61

SCH80 / DIN · NON-RETOUR · VEERBELAST
UPVC / CPVC kogelterugslagklep
DN15–DN150 · PN10–PN16 · –20°C tot 93°C
De SCH80/DIN UPVC/CPVC kogelterugslagklep is een veerbelast, terugslagventiel dat is ontworpen om omgekeerde stroming in corrosieve en zeer zuivere vloeistofsystemen te voorkomen. Deze klep is vervaardigd volgens ASTM SCH80- en DIN-normen en maakt gebruik van een veerbelaste kogel die tegen een afdichting zit om de terugstroom te blokkeren en tegelijkertijd een vrije voorwaartse stroom mogelijk te maken. Het kogelontwerp zorgt voor een lage drukval en een snelle sluitreactie. Het kleplichaam is verkrijgbaar in UPVC voor algemene chemische toepassingen en CPVC voor toepassingen bij hoge temperaturen tot 93°C. De O-ringafdichting, verkrijgbaar in EPDM, FKM of PTFE, zorgt voor een lekdichte afsluiting wanneer tegenstroom optreedt. Geschikt voor zowel horizontale als verticale installaties.
DN15 – DN150 Maatbereik
PN10 – PN16 Drukclassificatie
–20°C tot 93°C CPVC-bedrijfsbereik
Bal & Lente Controleer het mechanisme
⦿
Veerbelaste balsluiting
De veerbelaste kogel zorgt voor een snelle sluitreactie om tegenstroom te voorkomen, waarbij de veerkracht is gekalibreerd om een positieve zitting te garanderen, zelfs bij lage voorwaartse stroomsnelheden.
⦿
Chemische en thermische weerstand
UPVC- en CPVC-materialen zijn bestand tegen een breed scala aan zuren, basen en zouten. CPVC breidt de service uit tot 93°C. De kogel- en afdichtingsmaterialen kunnen worden geselecteerd op specifieke chemische compatibiliteit.
⦿
Lage drukval
Het bolvormige kogelontwerp minimaliseert de stroombeperking tijdens de voorwaartse stroom, waardoor het energieverbruik van het systeem wordt verminderd en de lijnefficiëntie over het gehele werkingsbereik behouden blijft.
⦿
Horizontale of verticale installatie
Geschikt voor zowel horizontale als verticale (opwaartse stroming) installaties, waardoor ontwerpflexibiliteit wordt geboden voor nieuwe of retrofit leidingsystemen zonder dat een speciale oriëntatie vereist is.
Technische specificaties
Lichaamsmateriaal UPVC · CPVC
Balmateriaal Massief UPVC · PTFE · Roestvrij staal (optioneel)
Afdichtingsmateriaal EPDM · FKM (Viton) · PTFE
Lente materiaal Roestvrij staal 304 · 316 (gecoat)
Verbinding Socket (oplosmiddel) · Schroefdraad (NPT/BSPT)
Normen ASTM D2467 · DIN8061/8062 · ISO16137
Selectiegids voor afdichtingen en kogels
EPDM-afdichting Water, milde zuren, alkaliën · Tot 80°C
FKM-zegel Koolwaterstoffen, oliën, sterke oxidatiemiddelen · Tot 90°C
PTFE-afdichting Agressieve chemicaliën, oplosmiddelen, hoge zuiverheid · Tot 93°C
PTFE-bal Maximale chemische bestendigheid, lage wrijving
SS-bal Hoge mechanische sterkte, slijtvastheid
Controleer de materiaalcompatibiliteit met proceschemie en temperatuur vóór installatie.
Industrieën en toepassingen
◈ Chemie en metallurgie Zuuroverdracht, dosering van bijtende stoffen, pompafvoerbeveiliging, beitslijnen
◈ Elektronica en halfgeleider Distributie van ultrapuur water, afgifte van chemicaliën, retour van CMP-mest
◈ Energie en fotovoltaïsche energie Accu-elektrolyt, zonneceletsen, koelwaterretourleidingen
◈ Waterbehandeling Afvalwaterlozing, RO-permeaat, ontzilting, pomplozing
◈ Farmaceutisch en voedsel DI-waterlussen, CIP-retour, sanitaire leidingen, overdracht van ingrediënten
◈ Automobiel en algemeen Onderdelenwassen, verfcirculatie, koelwater, industrieel afvalwater
Installatierichtlijnen
  • Oriëntatie: Installeer met de stroompijl in de richting van de voorwaartse stroom. Bij horizontale lijnen zorgt de veer voor een betrouwbare sluiting. Voor verticale leidingen alleen met opwaartse stroomrichting installeren.
  • Stroomopwaarts/stroomafwaarts: Houd rekening met ten minste 5 buisdiameters van rechte buizen stroomopwaarts en 3 diameters stroomafwaarts voor optimale prestaties.
  • Lassen met oplosmiddel: Gebruik primer en cement specifiek voor UPVC of CPVC. Zorg voor een volledige uithardingstijd vóór het onder druk zetten.
  • Schroefdraadverbindingen: Breng PTFE-tape aan op de mannelijke schroefdraad. Met de hand vastdraaien plus 1 à 2 slagen met een bandsleutel.
  • Inspectie: Inspecteer de afdichting en kogel regelmatig op slijtage of chemische aantasting, vooral bij gebruik met hoge cycli of schurend gebruik.
Kritieke beperkingen
  • Voor UPVC-behuizingen mag de temperatuur niet hoger zijn dan 60°C. CPVC max. 93°C continu. Overschrijd de nominale temperatuur van de afdichting niet.
  • Niet geschikt voor stoomservice. Vermijd snelle thermische cycli en plotselinge drukstoten.
  • Niet ontworpen voor gasvormige media; terugslagkleppen zijn uitsluitend bedoeld voor vloeistoftoepassingen.
  • Veermateriaal: Controleer of de veerlegering compatibel is met de proceschemie om corrosie en vermoeidheid te voorkomen.
  • Vermijd gebruik met een hoog gehalte aan vaste stoffen of schurende slurries die het kogel- en afdichtingsoppervlak kunnen beschadigen.
  • Bescherm het kleplichaam tegen directe UV-blootstelling. Gebruik UV-gestabiliseerd materiaal of breng een beschermende coating aan.
  • Niet installeren in systemen met pulserende stroming die snelle cycli en voortijdige slijtage kunnen veroorzaken.
Probleemoplossing ter plaatse
Klep sluit niet volledig
Controleer of er vuil tussen de kogel en de afdichting zit. Inspecteer de afdichting op slijtage of chemische degradatie. Controleer of de veer niet gebroken of gecorrodeerd is. Vervang beschadigde componenten.
Overmatige drukval
De veerspanning kan te hoog zijn voor de systeemstroom. Controleer de klepafmetingen. Voor toepassingen met een laag debiet kunt u de optie met lagere veerkracht overwegen. Controleer op vuil dat de beweging van de bal beperkt.
Ratelend geluid tijdens bedrijf
De stroomsnelheid kan te laag zijn, waardoor de bal instabiel wordt. Verhoog het debiet of installeer een lichtere veer. Voor pulserende stroming kunt u een gedempt ontwerp van de terugslagklep overwegen.
Lekkage in omgekeerde richting
Inspecteer de afdichting op schade of vervorming. Controleer of de bal goed op zijn plaats zit. Controleer bij PTFE-afdichtingen op koude stroming bij hoge temperaturen. Vervang de afdichting als deze versleten is.
Deze kogelterugslagkleppen worden ingezet in de chemische, metallurgische, fotovoltaïsche, nucleaire, lithium-, elektronische halfgeleider-, voedsel-, farmaceutische, automobiel- en industriële waterbehandelingsindustrieën voor het hanteren van zuur-alkalivloeistoffen, ultrapuur water, drinkwater, water van elektronische kwaliteit en industriële afvalwaterpijpleidingen.
ASTM D2467 DIN 8061/8062 ISO 16137 SCH80 beoordeeld Veerbelast Balcontrole
Aanbevolen producten
Bedrijf
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ja China SCH8O/DIN UPVC/CPVC kogelterugslagklep Voor de voedingsindustrie/Automotive/elektronisch leverancier En op maat gemaakt SCH8O/DIN UPVC/CPVC kogelterugslagklep Voor de voedingsindustrie/Automotive/elektronisch fabriek. Wij zijn opgericht in 2007 en richten ons op onderzoek en ontwikkeling, productie, verkoop en service van industriële CPVC- en UPVC-leidingen. Het bedrijf heeft een aantal certificeringen behaald, waaronder de licentie voor de productie van speciale apparatuur, de licentie voor watergerelateerde producthygiëne in de provincie Zhejiang, de IS09001-certificering voor kwaliteitsmanagementsystemen, de IS014001-certificering voor milieumanagementsystemen en de IS045001-certificering voor arbeidsveiligheid en gezondheid. Het bedrijf beschikt over meer dan 50 onafhankelijke intellectuele-eigendomsrechten en eigen import- en exportrechten. Om gediversifieerde producten en betere diensten te kunnen leveren, heeft het bedrijf geavanceerde technologie, gereedschappen en unieke grondstoffen en managementsystemen uit Duitsland en de Verenigde Staten geïntroduceerd. Door de jaren heen zijn onze producten veelvuldig gebruikt in het pijpleidingtransport van zure en alkalische vloeistoffen, ultrapuur water, drinkwater, zuiver water van elektronische kwaliteit en industrieel afvalwater in de chemische, metallurgische, fotovoltaïsche, kernenergie-, lithiumbatterij-, elektronische halfgeleider-, voedingsmiddelen-, medische, automobiel-, industriële waterzuiverings- en andere industrieën. Momenteel heeft de ZHEYI Group meer dan 30 verkoopmaatschappijen in het hele land en worden allerlei producten geëxporteerd naar Europa, Amerika, Zuidoost-Azië en andere landen en regio s. Deze zijn zeer in trek bij binnenlandse en buitenlandse klanten.

Certificaat van ere
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 EN
  • Nationale hightech onderneming
  • Certificaat
  • Certificaat
Nieuws
Laat een bericht achter
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Strikte kwaliteitscontrole

    De ZHEYI Group hanteert het principe van "kwaliteit staat voorop", maakt gebruik van internationaal geavanceerde apparatuur en hoogwaardige grondstoffen, controleert strikt elke schakel van het productieproces en streeft ernaar pijpleidingproducten te leveren die uitstekend presteren en er prachtig uitzien.

    Het bedrijf maakt gebruik van de meest geavanceerde productieapparatuur en hoogwaardige materialen, waaronder het Japanse Sekisui en het Amerikaanse Lubrizol. "ZHEYI" combineert voortreffelijke productietechnologie op perfecte wijze met professioneel management. Elk product ondergaat strenge kwaliteitscontroles - van productie en inspectie tot en met de uiteindelijke levering - om de perfecte combinatie van uiterlijk en functionaliteit te garanderen.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Precisie prestatie testen
    Bij ZHEYI wordt elk product zorgvuldig vervaardigd, waarbij niet alleen de nadruk ligt op een verfijnd esthetisch ontwerp, maar ook altijd wordt gestreefd naar uitstekende intrinsieke kwaliteit. Strenge prestatietests garanderen dat het product zijn stabiliteit en duurzaamheid behoudt, zelfs onder zware omstandigheden.:

    ● Dichtheidstesten: Meet de dichtheid van materialen om de uniformiteit en stabiliteit van structuren te garanderen.
    ● Vicat-verzachtingstemperatuurtest: beoordeelt de mate van verzachting van materialen onder hoge temperatuuromstandigheden om te garanderen dat het product bestand is tegen vervorming in verschillende omgevingen.
    ● Oventest: simuleert de hittebestendigheid op lange termijn en controleert of het product langdurig hoge temperaturen kan weerstaan.
    ● Hydrostatische test: beoordeel de sterkte van leidingen onder hoge druk om de veiligheid en betrouwbaarheid van het product te garanderen.
    ● Valhamer-impacttest: test de slagvastheid van het product tijdens transport, installatie en dagelijks gebruik.

SCH8O/DIN UPVC/CPVC kogelterugslagklep Kennis van de industrie

Hoe correct te selecteren UPVC/CPVC kogelterugslagklep ? Sleutelfactoren en industriële toepassingsgids

UPVC (ongeplastificeerd polyvinylchloride) en CPVC (gechloreerd polyvinylchloride) kogelterugslagkleppen worden veel gebruikt in veel industrieën vanwege hun corrosieweerstand, lichtgewicht en hoge kostenprestaties. Voor de juiste selectie is een uitgebreide afweging van mediakenmerken, arbeidsomstandigheden en branchespecifieke behoeften nodig. Hieronder volgen de belangrijkste selectiepunten en typische analyses van industriële toepassingen:

1. Mediacompatibiliteit
UPVC: Geschikt voor zwak zure, zwakke alkalische en heldere watermedia bij kamertemperatuur (≤60°C), zoals drinkwater, industriële waterbehandeling, enz.
CPVC: Hogere temperatuurbestendigheid (≤90°C), bestand tegen sterke zuren, sterke basen en sommige organische oplosmiddelen, geschikt voor chemisch vloeistoftransport in de elektronische halfgeleiderindustrie of etsende afvalwaterbehandeling in de fotovoltaïsche industrie.

2. Druk- en stroomvereisten
Lagedruksystemen (zoals de levering van zuiver water in de farmaceutische industrie) kunnen kiezen uit standaarddrukniveaus (PN10~16).
Hogedruk- of pulsomstandigheden (zoals koelcirculatiesystemen in de metallurgie) moeten het drukdragende vermogen van het kleplichaam verifiëren en indien nodig een versterkte structuur kiezen.

3. Speciale branchevereisten
Kerncentrales: moeten voldoen aan de certificering van stralingsbestendig materiaal en zorgen voor nul lekkage om vervuiling te voorkomen.
Industrieel afvalwater: Wanneer het korrelige media bevat, wordt het aanbevolen om een ​​kogelterugslagklep te gebruiken met een antiblokkeerontwerp om te voorkomen dat de klepkogel vast komt te zitten.
Veilig drinkwater: Het materiaal van het kleplichaam moet voldoen aan NSF/ANSI 61 en andere veiligheidscertificeringen voor drinkwater.

4. Installatieomgeving
Voor scenario's met beperkte ruimte (zoals pijpleidingen voor elektronische halfgeleiderfabrieken) moeten compacte flenzen of verbindingsstijlen met schroefdraad worden geselecteerd.
Corrosieve omgevingen (zoals zure afvalwaterleidingen in de fotovoltaïsche industrie) vereisen extra controles op de tolerantie van afdichtingsmaterialen (zoals EPDM, FPM).

5. Onderhoud en levensduur
Voor systemen die veelvuldig worden gestart en gestopt (zoals CIP-reinigingsleidingen in de farmaceutische industrie) wordt aanbevolen om te kiezen voor slijtvaste klepkogels (zoals keramische coatings) om de onderhoudsfrequentie te verminderen.
