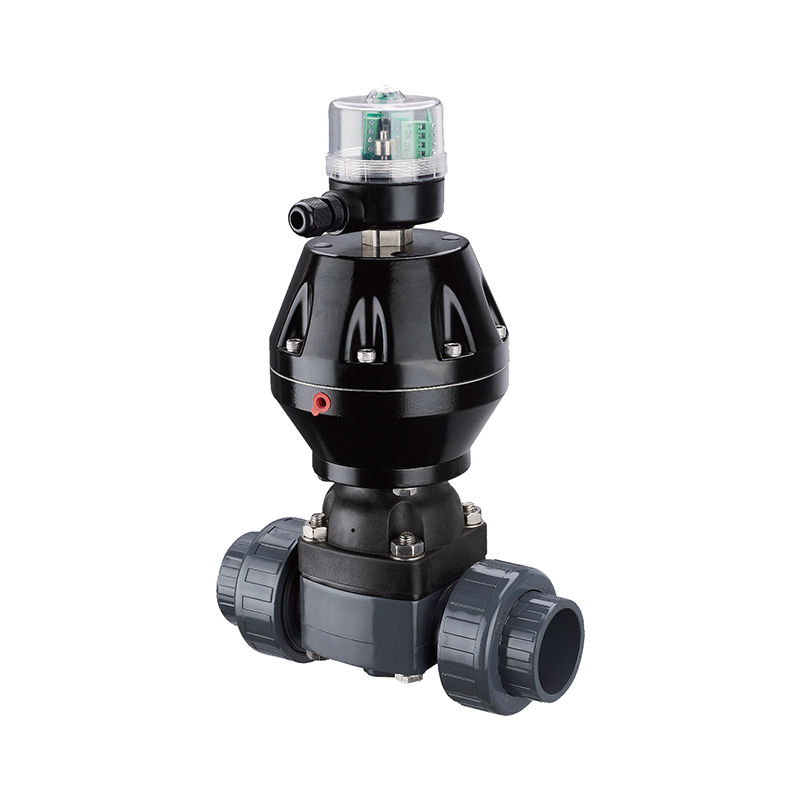

SCH8O/DIN Pneumatische UPVC dubbel aangedreven membraanklep

SCH8O/DIN Pneumatische UPVC dubbel aangedreven membraanklep

De pneumatische UPVC dubbelaangedreven membraanklep is gemaakt van UPVC-materiaal en biedt corrosiebestendigheid en lichtgewicht eigenschappen. Dankzij het dubbel aangedreven ontwerp dat pneumatisch wordt bediend, is de klep zeer flexibel en betrouwbaar. Het werkt op basis van pneumatische kracht en de hefbeweging van het membraan. Door de luchtbron te regelen om de druk in de luchtkamer te veranderen, beweegt het membraan op en neer, waardoor de klep kan worden geopend en gesloten. Het wordt vaak gebruikt in toepassingen die corrosiebestendigheid en vloeistofbeheersing vereisen, zoals in de chemische, farmaceutische en voedselverwerkende industrie. De klep heeft een eenvoudige structuur, lage onderhoudskosten en langere onderhoudsintervallen. Dankzij de nauwkeurige debietregeling is hij geschikt voor diverse vloeibare media.

Neem contact met ons op
  • SCH8O/DIN Pneumatische UPVC dubbel aangedreven membraanklep
Vorig：SCH8O/DIN pneumatische UPVC flensmembraanklep
Volgende：SCH8O/DIN UPVC/CPVC elektrische vlinderklep
parameter sollicitatie Technische normen

  • Het kenmerk van de pneumatische UPVC-membraanklep met dubbele route is dat het membraan de binnenholte van het onderste kleplichaam scheidt van de binnenholte van het bovenste klepdeksel, zodat de klepsteel, klepschijf en andere onderdelen die zich boven het membraan bevinden niet worden gecorrodeerd door het medium en de structuur van de pakkingafdichting wordt weggelaten en er geen mediumlekkage optreedt. De binnenste spouwverdeling is een membraan van rubber of kunststof met een zachte afdichting, dat goede afdichtingsprestaties heeft.

    NEE

    Naam

    Materiaal

    1

    Lichaam

    UPVC

    2

    Diafragma

    EPDM

    2a

    Kopieer

    EPDM

    3

    Schijf

    NILO

    4

    Deksel

    UPVC

    5

    Stam

    2Cr13

    6

    Stam nut

    HPb59-1

    7

    Cilinder

    Aluminiumlegering

    8

    Kap

    Kunststof

    GROOTTE/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    DN50)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    DIN

    ANSI

    JIS

    PN(MPa)

    0.6

    0.6

    0.6

    0.6

    0.6

    0.6

    Grootte

    (mm)

    standaard

    L

    145

    160

    175

    200

    225

    272

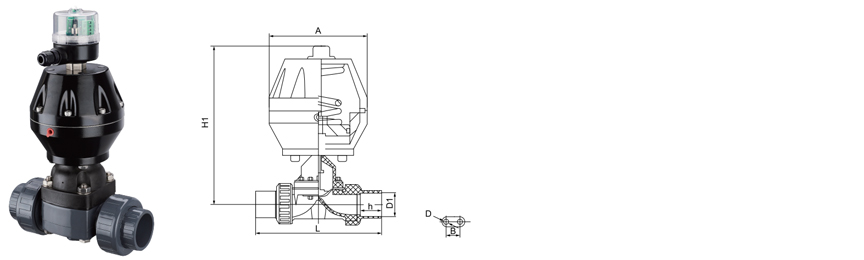

    D1

    20

    25

    32

    40

    50

    63

    A

    110

    110

    110

    110

    140

    170

    Referentie

    H1

    195

    200

    210

    228

    240

    290

    W(kg)

    2

    2.3

    2.5

    3

    5

    8

    D

    8

    8

    8

    8

    10

    10

    B

    25

    25

    25

    36

    36

    45

SCH80 / DIN · MEMBRAAM · DUBBELE AANDRIJVING
Pneumatische UPVC dubbel aangedreven membraanklep
Stuwtype · Packless · Tandembediening · PN10
De SCH8O/DIN pneumatische UPVC dubbelaangedreven membraanklep is een pneumatisch bediende afsluitklep voor industriële leidingsystemen die corrosieve vloeistoffen, ultrapuur water en afvalwater verwerken. Een flexibel membraan dat tussen de behuizing en de motorkap is geklemd, vormt de enige bewegende barrière, zodat de media geen contact maken met de steel, de actuator of de atmosfeer. De dubbel aangedreven configuratie maakt gebruik van twee pneumatische bedieningseenheden op een gedeelde spindel, waardoor twee kleplichamen kunnen worden aangedreven door één enkel stuursignaal met gesynchroniseerde slag. Het UPVC-lichaam biedt chemische weerstand tegen zuur, alkali en zout. De stuwgeometrie zorgt voor een rechtdoorgang wanneer deze open is en sluit positief af tegen zwevende vaste stoffen.
DN15–DN100 Nominale maat
PN10 Druk klasse
0–60°C UPVC-service
4–6 bar Luchttoevoer
Pakketloze constructie
Het diafragma isoleert de steel en de actuator van de media. Er is geen dynamische spindelafdichting, dus vluchtige emissiepaden door de pakking worden door het ontwerp verwijderd in plaats van gecontroleerd door onderhoud.
Dubbele aandrijving op één stuurpen
Twee pneumatische bedieningseenheden delen een gemeenschappelijke steel en drijven gepaarde kleplichamen aan via één enkel stuursignaal. De slag wordt mechanisch gesynchroniseerd, dus gepaarde isolatiepunten openen en sluiten elkaar zonder afzonderlijke logica.
Tolerantie voor vaste stoffen bij sluiting
De geometrie van de stuw sluit zwevende deeltjes af in plaats van ze op te sluiten tussen bal en zitting. Dit maakt het ontwerp werkbaar bij gebruik in de buurt van drijfmest, waarbij stoelen met nauwe speling zouden scheuren of vastlopen.
Ter plekke vervangbaar membraan
Het membraan is een slijtageonderdeel dat kan worden onderhouden en kan worden vervangen zonder het lichaam uit de pijpleiding te verwijderen. De reikwijdte van de uitschakeling is beperkt tot het isoleren van de lijn en het verwijderen van de motorkap.
Ventielconstructie
Lichaamsmateriaal UPVC
Lichaamstype Stuwtype, rechtdoor
Diafragma opties EPDM · EPDM met PTFE-laag · FKM
Verbinding Socket · Geflensd DIN PN10 · Met schroefdraad
Ontwerpreferentie DIN EN 16139 · ISO21787 · ASTM D1784
Bediening en controle
Schijfconfiguratie Dubbel aangedreven tandemunits
Luchttoevoer 4–6 bar, gefilterd en droog
Functie Normaal gesloten · Normaal open · Dubbelwerkend
Besturingsinterface Magneetventiel, 3/2 of 5/2 weg
Feedback Positie-eindschakelaars optioneel
Accessoires Luchtfilterregelaar · Handmatige bediening
Diafragmaselectiematrix
Diafragma Mediageschiktheid Temp plafond Cyclus leven
EPDM Zuren, alkaliën, zouten, drinkwater, afvalwater 60°C Hoog
EPDM met PTFE-laag Sterke zuren, oplosmiddelen, zeer zuivere media 60°C Matig
FKM Oxidatiemiddelen, koolwaterstoffen, gechloreerde media 60°C Matig
De membraanselectie moet worden bevestigd op basis van het procesmedium, de concentratie en de bedrijfstemperatuur voordat de bestelling wordt vrijgegeven. Het plafond van het lichaamsmateriaal bepaalt de montagewaarde.
Industriedekking en procesmedia
Chemie en metallurgie Zuur- en alkalioverdracht, doseerlijnen, beitscircuits, reagenstoevoer
Fotovoltaïsche en lithium Etsbadcirculatie, elektrolytoverdracht, pekel- en reagenshantering
Kern- en energiehulporganisatie Extra koelcircuits, gedemineraliseerd water, injectieleidingen voor chemicaliën
Elektronische halfgeleider Distributie van ultrapuur water, water van elektronische kwaliteit, toevoer van natte tafels
Voedsel en farmaceutica Drinkwater, gezuiverd water, CIP-toevoer- en retourcircuits
Automobiel- en industrieel water Onderdelen wassen, verfcirculatie, neutralisatie van industrieel afvalwater
Inbedrijfstellingsvereisten
  • Bevestig het type huisaansluiting, de nominale maat en het membraanmateriaal tegen de isometrische leiding voordat de levering wordt vrijgegeven.
  • Controleer de luchttoevoerdruk bij de actuatorinlaat onder stromingsomstandigheden; het aangegeven bereik is 4–6 bar bij het ventiel.
  • Installeer waar mogelijk met de klepsteel verticaal en bevestig de oriëntatie van de stuw ten opzichte van de stroomrichting.
  • Laat de gekoppelde lichamen pneumatisch een volledige slag doorlopen en bevestig de gesynchroniseerde beweging van de gedeelde stuurpen.
  • Stel de functie van de magneetklep in en bevestig dat de foutpositie overeenkomt met de veiligheidsvereiste van de fabriek.
  • Noteer de installatiedatum van het membraan op het onderhoudslabel om de levensduur te volgen.
Toepassingslimieten
  • Het PVC-opbouwplafond is 60°C. Overschrijd deze waarde niet, zelfs niet als de membraanwaarde hoger lijkt.
  • De drukwaarde is PN10 bij omgevingstemperatuur; verminderen volgens de gepubliceerde druk-temperatuurcurve.
  • Niet bedoeld voor stoomservice of voor snelle thermische cycli.
  • Niet gebruiken met geconcentreerde oxiderende zuren zoals salpeterzuur boven 15% in een UPVC-behuizing.
  • Luchttoevoer must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
  • Bedien de actuator niet voorbij de nominale slag; een te lange slag comprimeert het membraan tegen de stuw en verkort de levensduur.
  • Buiteninstallatie vereist UV-stabilisatie van de behuizing of een externe beschermende coating.
Inkoop- en engineeringvragen
Wat betekent de dubbel aangedreven configuratie in de praktijk?
Twee pneumatische bedieningseenheden zijn op een gedeelde steel gemonteerd en werken samen, waarbij ze twee membraankleplichamen aandrijven via één enkel stuursignaal. Dit wordt gebruikt waar gepaarde isolatiepunten synchroon moeten openen of sluiten, zoals de aanvoer- en retourdelen van een lus, of waar redundante sluiting vereist is op een enkele proceslijn.
Welke gegevens zijn nodig om een ​​offerte uit te brengen?
Geef de nominale maat, het type huisaansluiting, het membraanmateriaal, de luchttoevoerdruk, de vereiste faalpositie (normaal gesloten, normaal open of dubbelwerkend), procesmedium en concentratie, bedrijfstemperatuur op en of de dubbel aangedreven opstelling twee afzonderlijke lijnen of twee punten op dezelfde lijn aandrijft. Hoeveelheid en leveringsschema zijn vereist voor commerciële evaluatie.
Hoe vaak moet het membraan vervangen worden?
Vervangingsintervallen zijn afhankelijk van de cyclusfrequentie, de agressiviteit van het medium en de bedrijfstemperatuur. Bij continue chemische dosering wordt een gepland vervangingsinterval doorgaans ingesteld op basis van de levensduurgegevens voor de specifieke membraanverbinding. Het membraan moet bij elk gepland onderhoudsvenster worden geïnspecteerd, ongeacht het aantal cycli, en moet worden vervangen als er zichtbare vervorming, zwelling of verlies van afdichting bij de stuw optreedt.
Worden materiaal- en testcertificaten meegeleverd?
Conformiteitscertificaten met verwijzingen naar DIN EN 16139, ISO 21787 en ASTM D1784 worden standaard afgegeven. Materiaalrapporten op batchniveau, schaal- en afdichtingstestrecords en testbladen voor actuatorfunctie zijn op aanvraag beschikbaar voor projectdocumentatiepakketten.
Kan de klep worden geleverd voor slurry- of vastestofhoudende media?
Het membraanontwerp van het stuwtype tolereert zwevende vaste stoffen beter dan kogel- of vlinderontwerpen, omdat de sluiting niet afhankelijk is van een zitting met nauwe speling. Schurende vaste stoffen versnellen echter de slijtage van het membraan. Voor media met een aanzienlijk abrasief gehalte dient u een versterkt membraanmengsel te specificeren en het geplande vervangingsinterval te verkorten. Raadpleeg de fabriek met de deeltjesgrootteverdeling en vaste stofconcentratie voor een specifiek advies.
Geleverd voor OEM-integratie, EPC-projectinkoop en fabrieksautomatiseringsprogramma's in de chemische, metallurgische, fotovoltaïsche, nucleaire, lithium-, elektronische halfgeleider-, voedingsmiddelen-, farmaceutische, automobiel- en industriële waterbehandelingssectoren. Media-aandacht omvat zure en alkalische vloeistoffen, ultrapuur water, drinkwater, water van elektronische kwaliteit en industrieel afvalwater.
DIN EN 16139 ISO 21787 ASTM D1784 PN10 Type stuw Dubbel aangedreven
