SCH8O/DIN pneumatische UPVC flensmembraanklep

De pneumatische UPVC-flensmembraanklep is gemaakt van UPVC-materiaal, dat bestand is tegen sterke zuren en logen en niet roest of schilfert, waardoor het geschikt is voor het hanteren van verschillende corrosieve media. Het kleplichaam heeft een compacte structuur, is licht van gewicht en gemakkelijk te installeren en te onderhouden, waardoor de belasting op het leidingsysteem wordt verminderd. De membraanstructuur zorgt voor een goede afdichting, waardoor lekkage van media effectief wordt voorkomen en een veilige en stabiele werking van het systeem wordt gegarandeerd. Pneumatische bediening maakt snel schakelen, responsieve bediening en eenvoudige bediening en automatisering op afstand mogelijk. Het materiaal voldoet aan de nationale hygiënenormen, waardoor het geschikt is voor voedsel- en farmaceutische toepassingen die hoge hygiënenormen vereisen.

Neem contact met ons op

Vorig：SCH8O/DIN UPVC/CPVC Labcock-kogelkraan
Volgende：SCH8O/DIN Pneumatische UPVC dubbel aangedreven membraanklep

parameter sollicitatie Technische normen

Het heeft een corrosiebestendig kleplichaam en een corrosiebestendig membraan, geen pakkingbusstructuur, het smoorelement is een elastisch membraan en het stroomkanaal van het kleplichaam is glad. Daarom heeft de pneumatische membraanmembraanklep de voordelen van lage spanning, grote stroom, geen externe lekkage, gemak, betrouwbaarheid en brand- en explosiepreventie. Het is breed toepasbaar op zwak zuur, zwakke alkali, zwakke corrosie, hoge viscositeit, deeltjes bevattend en stroomregulatie met vezels en giftige en niet-vervuilende media.

NEE	Naam	Materiaal
1	Lichaam	UPVC
2	Deksel	UPVC
3	Diafragma	EPDM-F46
4	Schijf	UPVC
5	Cilinder	Aluminiumlegering
6	Zuiger	Aluminiumlegering
7	Stam	Roestvrij staal 304 / 45#
8	Verbindingsmodus	Flens

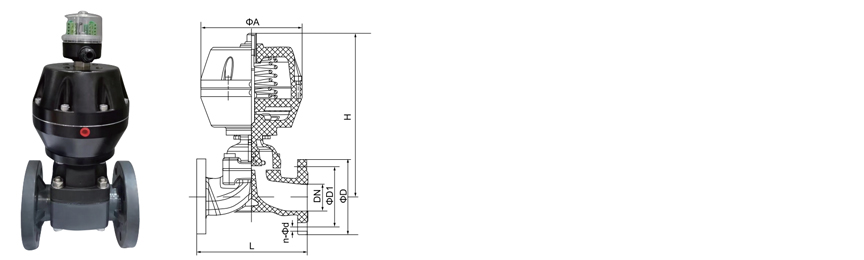

GROOTTE/NOM.			dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	480	(8")
DIN ANSI JIS	L		125	135	145	150	180	210	250	300	350	400	280	570
	D		95	105	115	135	145	160	180	195	215	245	240	335
	D1	HG	65	75	85	100	110	125	145	160	180	210	240	295
		JIS	70	75	90		105	120	140	150	175	210	240	290
		DIN	65	75	85		110	125	145	160	180	210	240	295
		ANSI	60	70	80		100	120	140	152	190	216	8	298
	n		4	4	4	4	4	4	4	8	8	8	23	8
	Φd		14	14	14	18	18	18	18	18	18	18	370	23
	A		110	110	110	140	170	170	200	230	260	310		490
	H		15	220	225	240	285	307	327	390	470	637
	Klepgewicht (KG)		2	2.3	2.5	3	5	8	13	16	24	30

SCH80 / DIN · PNEUMATISCH · MET FLENS

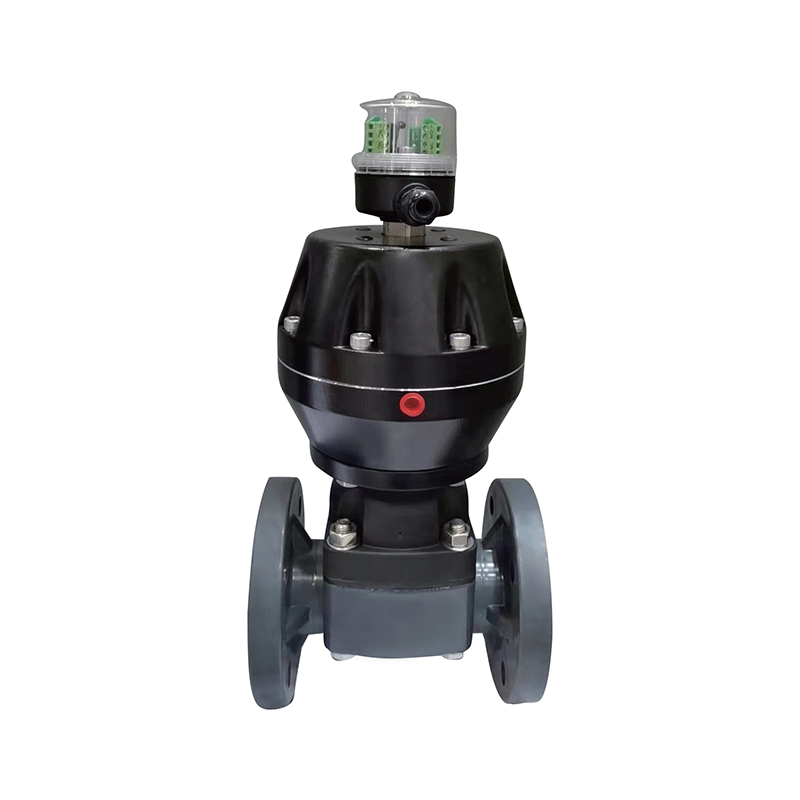

Pneumatische UPVC flensmembraanklep

Stuwtype · Zonder pakking · Geflensd DIN-PN10 · PN10 geclassificeerd

De SCH8O/DIN pneumatische UPVC-flensmembraanklep is een pneumatisch bediende afsluitklep voor industriële pijpleidingen die corrosieve vloeistoffen, ultrapuur water en afvalwater verwerken. Het huis is gemaakt van ongeplastificeerd polyvinylchloride met integraal geflensde uiteinden, geboord volgens DIN PN10, waardoor directe bevestiging aan standaard flensleidingen zonder adapters mogelijk is. Een flexibel membraan dat tussen behuizing en motorkap is geklemd, vormt de enige bewegende barrière, zodat het procesmedium geen contact maakt met de spindel, actuator of atmosfeer. Omdat er geen dynamische spindelafdichting is, elimineert het ontwerp pakkinglekpaden. De stuwgeometrie zorgt voor een recht doorstroompad wanneer deze open is en sluit positief af tegen zwevende deeltjes. De klep wordt geleverd voor OEM-integratie, EPC-inkoop en fabrieksautomatiseringsprojecten waarvoor thermoplastische flensisolatie met pneumatische bediening vereist is.

DN15–DN100 Nominale maat

PN10 Druk klasse

0–60°C UPVC-service

4–6bar Luchttoevoer

Integraal van een flens voorzien lichaam

Flenzen worden gegoten als onderdeel van het lichaam in plaats van erop geschroefd. Hierdoor wordt een schroefdraadverbinding uit de drukgrens verwijderd en komt het boren direct overeen met DIN PN10.

Verpakkingsloze afdichting

Het membraan scheidt de media van de steel en de actuator. Er bestaat geen pakkingbus, dus de controle van diffuse emissies is afhankelijk van het membraan en niet van de afstelling van de pakkingbus.

Tolerantie voor vaste stoffen

De stuwafsluiting drukt het membraan tegen een verhoogde zitting in plaats van deeltjes op te vangen in een nauwe opening, zodat zwevende vaste stoffen de afsluiting niet verhinderen.

Vervangbaar membraan

Het membraan is een slijtageonderdeel. Het wordt vervangen door het verwijderen van de motorkap terwijl de carrosserie vastgeschroefd blijft in de lijn, waardoor het uitschakelen beperkt blijft tot lijnisolatie.

Ventielconstructie

Lichaamsmateriaal UPVC, ASTM D1784

Lichaamstype Stuwtype, rechtdoor

Beëindig de verbinding Integrale flens, DIN PN10, DIN 2501

Van aangezicht tot aangezicht DIN EN 558 Serie 1

Diafragma opties EPDM · EPDM met PTFE-laag · FKM

Ontwerpreferentie DIN EN 16139 · ISO21787

Bediening en controle

Type aandrijving Pneumatisch, zuiger- of membraantype

Luchttoevoer 4–6bar, filtered and dry

Functie Normaal gesloten · Normaal open · Dubbelwerkend

Besturingsinterface Magneetventiel, 3/2 of 5/2 weg

Feedback Positie-eindschakelaars optioneel

Accessoires Luchtfilterregelaar · Handmatige bediening

Diafragmaselectiematrix

Diafragma Mediageschiktheid Temp plafond Referentie van de levensduur van de cyclus

EPDM Zuren, alkaliën, zouten, drinkwater, afvalwater 60°C Hoog

EPDM met PTFE-laag Sterke zuren, oplosmiddelen, zeer zuivere media 60°C Matig

FKM Oxidatiemiddelen, koolwaterstoffen, gechloreerde media 60°C Matig

De membraanselectie moet worden bevestigd op basis van het procesmedium, de concentratie en de bedrijfstemperatuur voordat de bestelling wordt vrijgegeven. Het UPVC-lichaamsplafond bepaalt de montagewaarde.

Industriedekking en procesmedia

Chemie en metallurgie Zuur- en alkalioverdracht, doseerlijnen, beitscircuits, reagenstoevoer

Fotovoltaïsche en lithium Etsbadcirculatie, elektrolytoverdracht, pekel- en reagenshantering

Kern- en energiehulporganisatie Extra koelcircuits, gedemineraliseerd water, injectieleidingen voor chemicaliën

Elektronische halfgeleider Distributie van ultrapuur water, water van elektronische kwaliteit, toevoer van natte tafels

Voedsel en farmacie Drinkwater, gezuiverd water, CIP-toevoer- en retourcircuits

Automobiel- en industrieel water Onderdelen wassen, verfcirculatie, neutralisatie van industrieel afvalwater

Inbedrijfstellingsvereisten

Bevestig het flensboorpatroon, de nominale maat en het membraanmateriaal tegen de isometrische leiding voordat de levering wordt vrijgegeven.
Gebruik volgelaatspakkingen op beide flensvlakken en draai de bouten kruislings aan tot de waarde die is aangegeven voor de specifieke nominale maat.
Controleer de luchttoevoerdruk bij de actuatorinlaat onder stromingsomstandigheden; het aangegeven bereik is 4–6 bar bij het ventiel.
Installeer waar mogelijk met de klepsteel verticaal en bevestig de oriëntatie van de stuw ten opzichte van de stroomrichting.
Voer pneumatisch een volledige open-dicht-slag uit en bevestig dat de foutpositie overeenkomt met de veiligheidsvereiste van de fabriek.
Noteer de installatiedatum van het membraan op het onderhoudslabel om de levensduur te volgen.

Toepassingslimieten

Het PVC-opbouwplafond is 60°C. Overschrijd deze waarde niet, zelfs niet als de diafragmawaarde hoger lijkt.
De drukwaarde is PN10 bij omgevingstemperatuur; verminderen volgens de gepubliceerde druk-temperatuurcurve.
Niet bedoeld voor stoomservice of voor snelle thermische cycli.
Niet gebruiken met geconcentreerde oxiderende zuren zoals salpeterzuur boven 15% in een UPVC-behuizing.
Luchttoevoer must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Aanhaalmomenten van de flensbouten boven de gespecificeerde waarde kunnen het thermoplastische lichaam doen barsten, vooral bij DN80 en hoger.
Buiteninstallatie vereist UV-stabilisatie van de behuizing of een externe beschermende coating.

Inkoop- en engineeringvragen

Welke flensstandaard wordt op deze klep gebruikt?

Het huis wordt geleverd met geïntegreerde flenzen, geboord volgens DIN 2501 PN10. Dit omvat de gemeenschappelijke Europese en metrische leidingnorm. Bevestig de bijpassende flensstandaard op de bestaande lijn voordat de bestelling wordt vrijgegeven; ANSI-boren is niet standaard in deze configuratie en vereist een aparte opstelling.

Welke gegevens zijn nodig om een offerte uit te brengen?

Geef de nominale maat, het membraanmateriaal, de luchttoevoerdruk, de vereiste faalpositie, het procesmedium en de concentratie, de bedrijfstemperatuur en de bijpassende flensnorm op. Hoeveelheid en leveringsschema zijn vereist voor commerciële evaluatie. Wanneer de klep een bestaande eenheid vervangt, moeten de face-to-face afmeting en de boutcirkel van de huidige klep worden vermeld.

Hoe vaak moet het membraan vervangen worden?

Vervangingsintervallen zijn afhankelijk van de cyclusfrequentie, de agressiviteit van het medium en de bedrijfstemperatuur. Bij continue chemicaliëndosering wordt een gepland vervangingsinterval ingesteld op basis van de levensduurgegevens voor de specifieke membraanverbinding. Het membraan moet bij elk gepland onderhoudsvenster worden geïnspecteerd, ongeacht het aantal cycli, en moet worden vervangen als er zichtbare vervorming, zwelling of verlies van afdichting bij de stuw optreedt.

Worden materiaal- en testcertificaten meegeleverd?

Conformiteitscertificaten met verwijzingen naar DIN EN 16139, ISO 21787 en ASTM D1784 worden standaard afgegeven. Materiaalrapporten op batchniveau, schaal- en afdichtingstestrecords en testbladen voor actuatorfunctie zijn op aanvraag beschikbaar voor projectdocumentatiepakketten.

Kan de klep worden geleverd voor slurry- of vastestofhoudende media?

Het membraanontwerp van het stuwtype tolereert zwevende vaste stoffen beter dan kogel- of vlinderontwerpen, omdat de sluiting niet afhankelijk is van een zitting met nauwe speling. Schurende vaste stoffen versnellen de slijtage van het membraan, dus een versterkte samenstelling en een korter gepland vervangingsinterval moeten worden gespecificeerd. Raadpleeg de fabriek met de deeltjesgrootteverdeling en vaste stofconcentratie voor een specifiek advies.
