SCH8O/DIN UPVC/CPVC elektrische vlinderklep

De elektrische vlinderklep heeft een eenvoudige structuur, een klein formaat, een lichtgewicht ontwerp en een laag materiaalverbruik. Hij beschikt over een klein aandrijfkoppel, waardoor hij eenvoudig en snel te bedienen is. De klep biedt stroomregelmogelijkheden en afdichtingsprestaties, waardoor een goede afdichting onder lage drukomstandigheden wordt bereikt. Op basis van de aansluitmethode kunnen elektrische vlinderkleppen worden geclassificeerd als flenstype of wafertype; door de aandrijfmethode kunnen ze handmatig, pneumatisch of elektrisch zijn; qua structuur kunnen ze van het excentrische schijftype, het verticale plaattype, het hellende plaattype of het hefboomtype zijn; en per afdichtingstype kunnen ze een zachte of harde afdichting hebben.

Neem contact met ons op

Vorig：SCH8O/DIN Pneumatische UPVC dubbel aangedreven membraanklep
Volgende：SCH8O/DIN UPVC/CPVC Pneumatic Butterfly Valve

parameter sollicitatie Technische normen

(1) Materiaal: UPVC, CPVC
(2) Grootte: 2"-12", DN50-DN300, dn63-dn315
(3) Normen: ANSI, DIN
(4) Aansluiting: flens
(5) Werkdruk: 150PSI, 1,0 MPa
(6) Bedrijfstemperatuur: UPVC (-10°C-60°C), CPVC (-10°C-90°C)
(7) Lichaamskleur: UPVC (donkergrijs), CPVC (lichtgrijs)

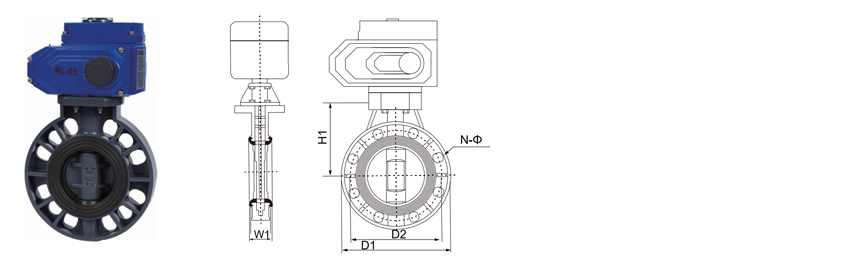

GROOTTE/NOM.	dn63	dn75	dn90	dn110	dn140	dn160	dh225	dn280	dn315
	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	160	180	196	228	258	287	344	411	490
D2	125	145	160	180	210	240	295	350	400
N-Φ	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	8-Φ22	12-Φ22
H1	100	110	132	155	167	180	225	260	280
W1	43	46	49	54	64	70	88	98	108
Koppel (N·M)	10	10	15	22	40	45	65	-	-

Specificaties elektrische actuator

Kogelkraan	Model	Maximaal uitgangskoppel	Actietijd 90°		Uitgaande as	Motorisch	Nominale stroom
Kogelkraan	Model	N·M	Speciaal	Standaard	mm	W	AC 220V/A	AC 380V/A	gelijkstroom 24V/A
dn63-dn75	RL003	30	5-10	15	11*11	AC20 gelijkstroom2	0.1	0.05	0.2
dn90-dn110	RL005	50	5-15	30	14*14	15	0.15	0.1	2
dn140	RL010	100	15/30/60	30	17*17	31	0.28	0.19	2.5
dn160	RL015	150	15/30/60	40	17*17	50	0.5	0.22	5
dn225	RL020	200	15/05/90	40	22*22	71	0.6	0.25	8.5
dn280	RL050	400	15/05/90	40	22*22	118	1	0.5	8.5
dn315	RL100	1000	15/05/40	40	27*27	118	1	0.5	9

SCH80 / DIN · ELEKTRISCH BEDIEND · B2B-LEVERING

UPVC / CPVC elektrische vlinderklep

Wafer / Lug · Aan-uit en modulerend · ISO5211 · PN10–PN16

De SCH80/DIN UPVC/CPVC elektrische vlinderklep is een geautomatiseerde kwartslag-stroomregelklep voor industriële leidingsystemen die corrosieve en zeer zuivere media verwerken. De klep combineert een thermoplastisch wafel- of noklichaam met een elektrische actuator, waardoor aan-uit- of modulerende regeling op afstand mogelijk is zonder pneumatische luchttoevoer. De schijf draait 90 graden binnen een vervangbare, veerkrachtige voering, verkrijgbaar in EPDM, PTFE of FKM, voor afsluiting over het nominale drukbereik. Materiaal van behuizing en schijf is van UPVC voor algemene chemische toepassingen en van CPVC voor gebruik tot 93°C. Flensboren volgt de patronen van DIN PN10/PN16 of ANSI klasse 150, en de actuatorinterface voldoet aan ISO 5211 voor directe montage van klepstandstellers, eindschakelaars en handmatige override. De serie wordt geleverd voor OEM-integratie, projectinkoop en retrofitprogramma's voor installaties.

DN40–DN300 Nominale maat

PN10 / PN16 Druk klasse

0–93°C CPVC-service

24 / 110 / 230V Actuatortoevoer

Elektrische bediening zonder luchttoevoer

Geschikt voor installaties waar de persluchtinfrastructuur niet beschikbaar of onbetrouwbaar is. Actuatorbedrading kan worden geïntegreerd met PLC-, DCS- en SCADA-regellussen.

Vervangbaar voeringontwerp

De veerkrachtige voering is een bruikbaar onderdeel. Vervanging van de voering herstelt de afdichtingsprestaties zonder het lichaam, de schijf of de actuator te vervangen.

Compacte geïnstalleerde voetafdruk

De wafelconstructie vermindert de inbouwlengte en het gewicht in vergelijking met kogelkranen met een gelijkwaardige boring, waardoor de behoefte aan ondersteuning en ruimte afneemt.

Traceerbaarheid van materialen

Body-, schijf- en voeringmaterialen worden per batch gedocumenteerd. Bij elke zending worden conformiteitscertificaten en materiaalrapporten afgegeven.

Klepconfiguratie

Lichaamsmateriaal UPVC · CPVC

Materiaal schijf Massief UPVC / CPVC · Gecoat nodulair gietijzer

Voering-opties EPDM · PTFE · FKM (Viton)

Lichaamsstijl Wafer · Lug

Flens boren DIN PN10/PN16 · ANSI-klasse 150

Van aangezicht tot aangezicht DIN EN 558 Serie 20 / API 609

Ontwerpreferentie ASTM D2467 · DIN8061/8062 · ISO16136

Actuator en besturing

Functie Aan-uit · Modulerend

Voedingsspanning 24V AC/DC · 110V AC · 230V AC

Controle-ingang Schakelcontact · 4–20 mA · 0–10 V

Feedback Eindschakelaars · Positie 4–20 mA

Behuizing IP65 standaard · IP67 optioneel

Handmatige overschrijving Handwiel of ontkoppelingshendel

Montage-interface ISO 5211 directe montage

Selectiematrix voor voeringen

Liner Mediageschiktheid Temperatuur plafond Slijtvastheid

EPDM Water, milde zuren, logen, koelmedia 80°C Matig

PTFE Sterke zuren, oplosmiddelen, zeer zuivere media 93°C Laag

FKM Koolwaterstoffen, oliën, oxidatiemiddelen 90°C Matig

De keuze van de voering moet worden bevestigd aan de hand van de daadwerkelijke proceschemie, concentratie en bedrijfstemperatuur voordat de bestelling wordt vrijgegeven.

Industriedekking en procesmedia

Chemie en metallurgie Zuuroverdracht, dosering van bijtende middelen, beitslijnen, controle van de reactortoevoer

Fotovoltaïsche en lithium Etsbadcirculatie, overdracht van elektrolyten, behandeling van pekel

Kern- en energiehulporganisatie Extra koelcircuits, gedemineraliseerd water, injectieleidingen voor chemicaliën

Elektronische halfgeleider Distributie van ultrapuur water, water van elektronische kwaliteit, toevoer van natte tafels

Voedsel en farmacie Drinkwater, gezuiverd water, CIP-toevoer- en retourcircuits

Automobiel- en industrieel water Verfcirculatie, wassen van onderdelen, neutralisatie van industrieel afvalwater

Inbedrijfstellingsvereisten

Bevestig het flensboorpatroon en de face-to-face-afmetingen ten opzichte van de isometrische leidingen voordat de levering wordt vrijgegeven.
Controleer de voedingsspanning van de actuator en het type stuursignaal aan de hand van de besturingsarchitectuur van de fabriek.
Installeer waferkleppen gecentreerd tussen de flenzen met de schijf in de gesloten positie om de voering te beschermen tijdens het aandraaien van de bouten.
Draai de flensbouten kruislings aan tot de waarde vermeld op het installatieblad voor de specifieke nominale maat.
Voltooi elektrisch een volledige open-dicht-cyclus en bevestig de feedback van de eindschakelaar voordat het systeem onder druk wordt gezet.
Voer voor modulerende eenheden een slagkalibratie van 4–20 mA uit en noteer de positiefeedbackcurve.

Toepassingslimieten

Het PVC-opbouwplafond is 60°C; CPVC-lichaamsplafond is 93°C. Het plafond van de liner kan lager zijn en bepaalt de uiteindelijke beoordeling.
Niet bedoeld voor stoomservice of voor snelle thermische cycli.
EPDM-liner is niet compatibel met koolwaterstofoplosmiddelen, oliën of sterke oxidatiemiddelen.
PTFE-voering wordt niet aanbevolen voor media met een hoog gehalte aan schurende vaste stoffen.
Vermijd langdurig gebruik in het open bereik van 5–85% bij het hanteren van schurende of kristalliserende media.
Aanhaalmomenten van de flensbouten boven de gespecificeerde waarde kunnen het thermoplastische lichaam doen barsten, vooral bij DN80 en hoger.
Buiteninstallatie vereist UV-stabilisatie van de behuizing of een externe beschermende coating.

Inkoop- en engineeringvragen

Welke gegevens zijn nodig om een offerte uit te brengen?

Geef de nominale maat, lichaamsmateriaal, voeringmateriaal, flensboorstandaard, drukklasse, bedrijfstemperatuur, procesmedium en concentratie, actuatorfunctie (aan-uit of modulerend), voedingsspanning en het vereiste stuursignaal op. Hoeveelheid en leveringsschema zijn ook nodig voor commerciële evaluatie.

Worden materiaal- en testcertificaten meegeleverd?

Ja. Conformiteitscertificaten met verwijzingen naar ASTM D2467 en DIN 8061/8062 worden standaard afgegeven. Materiaalrapporten op batchniveau, schaal- en afdichtingstestrecords en actuatorkalibratiebladen zijn op aanvraag beschikbaar voor projectdocumentatiepakketten.

Hoe is de actuator gedimensioneerd voor een bepaalde klep?

De afmetingen van de actuator zijn gebaseerd op het losbreken van de klep en het draaimoment bij het maximale drukverschil, vermenigvuldigd met een veiligheidsfactor. Mediatemperatuur, voeringmateriaal en cyclusfrequentie worden in de berekening meegenomen. Het geselecteerde actuatormodel en de koppelmarge ervan worden vermeld op de orderbevestiging.

Kan de klep worden geleverd voor doodlopend onderhoud?

Voor doodlopend gebruik is de configuratie van het nokkenlichaam vereist met inzetstukken met schroefdraad aan beide flensvlakken. Waferlichamen worden vastgehouden door doorgaande bouten en zijn niet geschikt voor het isoleren van een stroomafwaarts gedeelte terwijl de stroomopwaartse lijn onder druk blijft staan.

Wat is de aanbevolen voorraad reserveonderdelen?

Aanbevolen reserveonderdelen zijn één voering en één set flenspakkingen per tien kleppen in continubedrijf, plus één actuator per regellus voor kritische toepassingen. De inventarisatie van de voeringen moet gebaseerd zijn op de dominante media en temperatuur in de fabriek, en niet alleen op het aantal kleppen.

Geleverd voor OEM-integratie, EPC-projectinkoop en retrofitprogramma's voor installaties in de chemische, metallurgische, fotovoltaïsche, nucleaire, lithium-, elektronische halfgeleider-, voedingsmiddelen-, farmaceutische, automobiel- en industriële waterbehandelingssectoren. Media-aandacht omvat zure en alkalische vloeistoffen, ultrapuur water, drinkwater, water van elektronische kwaliteit en industrieel afvalwater.

Bedrijf

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ja China SCH8O/DIN UPVC/CPVC elektrische vlinderklep Voor de voedingsindustrie/Automotive/elektronisch leverancier En op maat gemaakt SCH8O/DIN UPVC/CPVC elektrische vlinderklep Voor de voedingsindustrie/Automotive/elektronisch fabriek. Wij zijn opgericht in 2007 en richten ons op onderzoek en ontwikkeling, productie, verkoop en service van industriële CPVC- en UPVC-leidingen. Het bedrijf heeft een aantal certificeringen behaald, waaronder de licentie voor de productie van speciale apparatuur, de licentie voor watergerelateerde producthygiëne in de provincie Zhejiang, de IS09001-certificering voor kwaliteitsmanagementsystemen, de IS014001-certificering voor milieumanagementsystemen en de IS045001-certificering voor arbeidsveiligheid en gezondheid. Het bedrijf beschikt over meer dan 50 onafhankelijke intellectuele-eigendomsrechten en eigen import- en exportrechten. Om gediversifieerde producten en betere diensten te kunnen leveren, heeft het bedrijf geavanceerde technologie, gereedschappen en unieke grondstoffen en managementsystemen uit Duitsland en de Verenigde Staten geïntroduceerd. Door de jaren heen zijn onze producten veelvuldig gebruikt in het pijpleidingtransport van zure en alkalische vloeistoffen, ultrapuur water, drinkwater, zuiver water van elektronische kwaliteit en industrieel afvalwater in de chemische, metallurgische, fotovoltaïsche, kernenergie-, lithiumbatterij-, elektronische halfgeleider-, voedingsmiddelen-, medische, automobiel-, industriële waterzuiverings- en andere industrieën. Momenteel heeft de ZHEYI Group meer dan 30 verkoopmaatschappijen in het hele land en worden allerlei producten geëxporteerd naar Europa, Amerika, Zuidoost-Azië en andere landen en regio s. Deze zijn zeer in trek bij binnenlandse en buitenlandse klanten.

Certificaat van ere

Nieuws

UPVC- en CPVC-kleppen: betere stroomcontrole in chemische ...
Nov 03,2026
Het eerste teken dat een chemische leiding de controle verliest, is zelden een gebarsten leiding. Het is een klep die nog steeds draait maar niet meer afsluit, of een hendel die nu twee handen nodig heeft om te...
meer informatie
Hoe fabrikanten van CPVC-fittingen kwaliteit garanderen: p...
Oct 30,2026
Een fitting van gechloreerd polyvinylchloride (CPVC) die een visuele controle doorstaat, kan nog steeds defect raken op de eerste hete chemische lijn als de verbinding tijdens het gieten is afgebroken, als de mofdi...
meer informatie
CPVC-fittingen met schroefdraad versus socket Schedule 80:...
Oct 28,2026
Met een schroefdraad of socket: twee manieren om deel te nemen aan Schedule 80 CPVC De vraag komt meestal naar voren nadat de pijpspecificatie al is ingesteld. Een fabrieksingenieur of onderhoudssupervisor ve...
meer informatie

Laat een bericht achter

Strikte kwaliteitscontrole

De ZHEYI Group hanteert het principe van "kwaliteit staat voorop", maakt gebruik van internationaal geavanceerde apparatuur en hoogwaardige grondstoffen, controleert strikt elke schakel van het productieproces en streeft ernaar pijpleidingproducten te leveren die uitstekend presteren en er prachtig uitzien.

Het bedrijf maakt gebruik van de meest geavanceerde productieapparatuur en hoogwaardige materialen, waaronder het Japanse Sekisui en het Amerikaanse Lubrizol. "ZHEYI" combineert voortreffelijke productietechnologie op perfecte wijze met professioneel management. Elk product ondergaat strenge kwaliteitscontroles - van productie en inspectie tot en met de uiteindelijke levering - om de perfecte combinatie van uiterlijk en functionaliteit te garanderen.
Precisie prestatie testen

Bij ZHEYI wordt elk product zorgvuldig vervaardigd, waarbij niet alleen de nadruk ligt op een verfijnd esthetisch ontwerp, maar ook altijd wordt gestreefd naar uitstekende intrinsieke kwaliteit. Strenge prestatietests garanderen dat het product zijn stabiliteit en duurzaamheid behoudt, zelfs onder zware omstandigheden.:

● Dichtheidstesten: Meet de dichtheid van materialen om de uniformiteit en stabiliteit van structuren te garanderen.
● Vicat-verzachtingstemperatuurtest: beoordeelt de mate van verzachting van materialen onder hoge temperatuuromstandigheden om te garanderen dat het product bestand is tegen vervorming in verschillende omgevingen.
● Oventest: simuleert de hittebestendigheid op lange termijn en controleert of het product langdurig hoge temperaturen kan weerstaan.
● Hydrostatische test: beoordeel de sterkte van leidingen onder hoge druk om de veiligheid en betrouwbaarheid van het product te garanderen.
● Valhamer-impacttest: test de slagvastheid van het product tijdens transport, installatie en dagelijks gebruik.

SCH8O/DIN UPVC/CPVC elektrische vlinderklep Kennis van de industrie

Veelvoorkomende foutdiagnose en onderhoud van elektrische vlinderkleppen : 5 belangrijke punten om de levensduur te verlengen

Elektrische vlinderkleppen worden veel gebruikt in industrieën zoals veilig drinkwater, metallurgie, fotovoltaïsche zonne-energie, kernenergie, elektronische halfgeleiders, geneeskunde, industriële waterbehandeling en industrieel afvalwater. Verschillende werkomstandigheden stellen extreem hoge eisen aan de betrouwbaarheid van kleppen, en correct onderhoud kan de levensduur ervan aanzienlijk verlengen. Dit zijn de 5 belangrijkste onderhoudspunten:

1. Afdichtingsinspectie: voorkom mediumlekkage
Probleemmanifestatie: De klep is niet goed gesloten en lekt naar binnen of naar buiten.

Impact op de sector:
Veilig drinkwater en farmaceutische industrie: Lekkage zal watervervuiling veroorzaken en de gezondheid en veiligheid beïnvloeden.
Kernenergie en elektronische halfgeleiders: Lekkage van zeer zuivere media kan systeemstoringen veroorzaken.
Onderhoudstips: Controleer regelmatig de klepzitting en het afdichtingsoppervlak van de klepplaat en vervang versleten rubberen of PTFE-afdichtingen.

2. Onderhoud van motor en actuator: zorg voor een stabiele aandrijving
Probleemmanifestatie: klepbeweging is langzaam, zit vast of kan niet worden geopend en gesloten.

Impact op de sector:
Metallurgie en industrieel afvalwater: Zeer corrosieve media kunnen er gemakkelijk voor zorgen dat de motor vochtig wordt of dat het circuit beschadigd raakt.
Fotovoltaïsche en elektronische halfgeleiders: Precisiecontrole vereist hoge precisie, en motorstoringen kunnen de productiecontinuïteit beïnvloeden.
Onderhoudstips: Smeer de transmissieonderdelen regelmatig, controleer de motorisolatie en vermijd langdurig gebruik in een vochtige omgeving.

3. Kalibratie van signaalfeedback: zorg voor nauwkeurigheid van de regeling
Probleemmanifestatie: Het openen van de klep komt niet overeen met de feedback van het besturingssysteem.

Impact op de sector:
Industriële waterbehandeling en kernenergie: afwijkingen in de stroomregeling kunnen de processtabiliteit beïnvloeden.
Geneeskunde en elektronische halfgeleider: Kleine fouten kunnen problemen met de productkwaliteit veroorzaken.
Onderhoudstips: Kalibreer regelmatig positiesensoren (zoals potentiometers of encoders) en controleer of de signaalleiding los zit.

4. Corrosiebescherming en materiaalaanpassing
Probleemmanifestatie: Roest en aanslag op het kleplichaam of interne componenten.

Impact op de sector:
Industrieel afvalwater en metallurgie: Zure of zoutrijke media versnellen metaalcorrosie.
Fotovoltaïsch en halfgeleider: Ultrapuur water vereist kleppen van roestvrij staal of speciale coating.
Onderhoudsaanbevelingen: Selecteer het materiaal van het kleplichaam (zoals CF8M roestvrij staal, met fluor beklede vlinderklep) op basis van de kenmerken van het medium, en reinig de afzettingen regelmatig.
