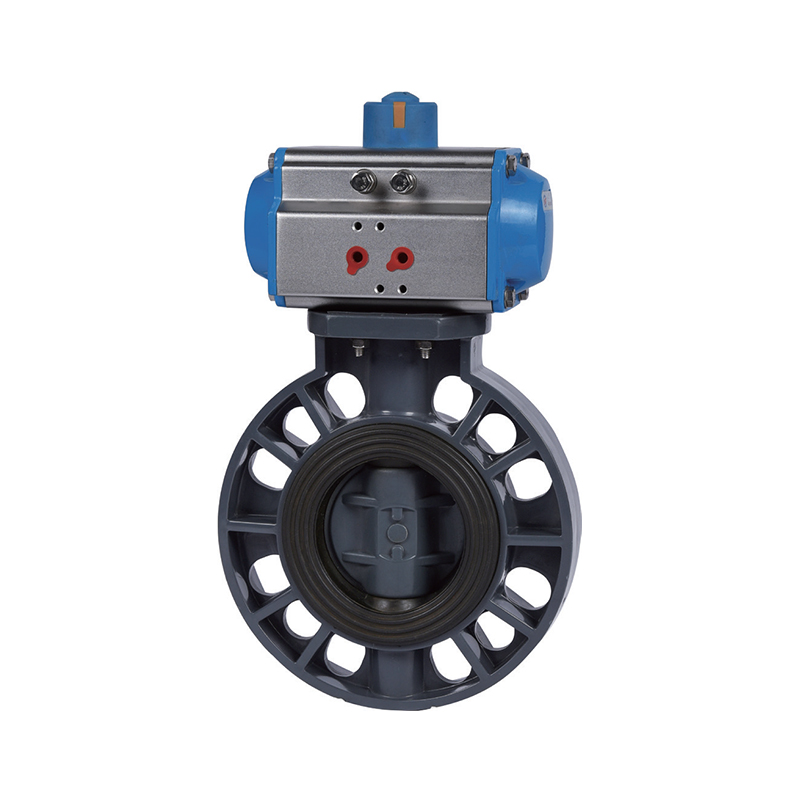

Pneumatische vlinderklep

De pneumatische vlinderklep hanteert een wafel-type ontwerp met een compacte structuur, klein formaat en lichtgewicht ontwerp, waardoor het handig is om te installeren, te transporteren en te onderhouden. Het wordt aangedreven door een pneumatische actuator die de klepsteel roteert, waardoor de schijf snel binnen het kleplichaam met 90 ° kan draaien, waardoor snelle opening en sluiting met een snelle respons. Het regelt precies de stroming volgens systeemvereisten, waardoor stabiele en betrouwbare throttling-, cutoff- en isolatiefuncties worden geboden. De klep maakt gebruik van elastische afdichtmaterialen zoals rubber of PTFE om effectieve lekkagepreventie te garanderen wanneer gesloten. De pneumatische vlinderklep is geschikt voor verschillende media zoals water, olie en stoom en werkt binnen een breed scala van druk en temperaturen, die voldoen aan de eisen van verschillende leidingsystemen.

Neem contact met ons op

Vorig：Elektrische vlinderklep
Volgende：Elektrische flenskokklep

parameter sollicitatie Technische normen

(1) Materiaal: UPVC, CPVC
(2) Grootte: 2 "-12 ", DN50-DN300, DN63-DN315
(3) Normen: Ansi, Landen
(4) Verbinding: flens
(5) Werkdruk: 150psi, 1,0 mpa
(6) Werktemperatuur: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Minimale luchtdruk: 45psi, 0,4 MPa
(8) Lichaamskleur: UPVC (donkergrijs), CPVC (lichtgrijs)

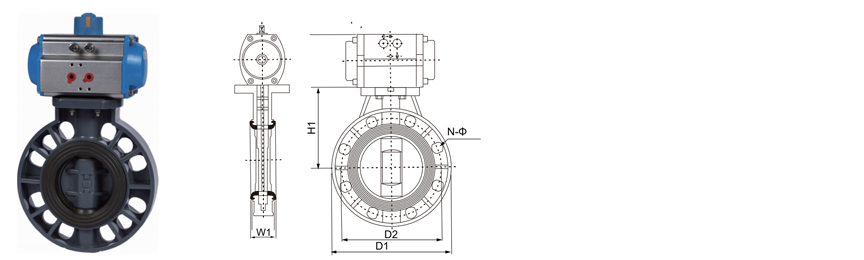

Grootte/nom.		DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
		(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
D1		160	180	196	228	258	287	344	411	490
D2	Landen	125	145	160	180	210	240	295	350	400
	Ansi	121	140	152	191	216	241	298	362	346
	Jis	120	140	150	175	210	240	290	355	400
N-φ	DIN	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ22	8-φ22	8-φ22	12-φ22
	ANSI	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22	8-φ22	12-φ25	12-φ25
	Jis	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23	12-φ23	12-φ25	16-φ25
H1		100	110	132	155	167	180	225	260	280
W1		43	46	49	54	64	70	88	98	108
Koppel (n · m)		10	10	15	22	40	45	65	-	-

Actuator Werkmodus Dubbelwerkend/single-acting (NC Normaal gesloten, niet normaal geopend)

Specificatie	63	75	90	110	140	160	225	280	315
Specificatie	2"	2 1/2 "	3 "	4 "	5 "	6 "	8 "	10 "	12 "
Beheersende stress	4 ~ 8
Namur Standard Air Source Interface	G 1/4 "
Dubbelwerkende actuatormodellen	TBN052D	TBN063D	TBN075D	TBN083D	TBN092D	TBN105D	TBN7105D	TBN125D	TBN140D
Enkele acteeractuatormodellen	TBN063SK	TBN075SK	TBN083SK	TBN092SK	TBN105SK	TBN125SK	TBN125SK	TBN140SK	Tbn160sk
