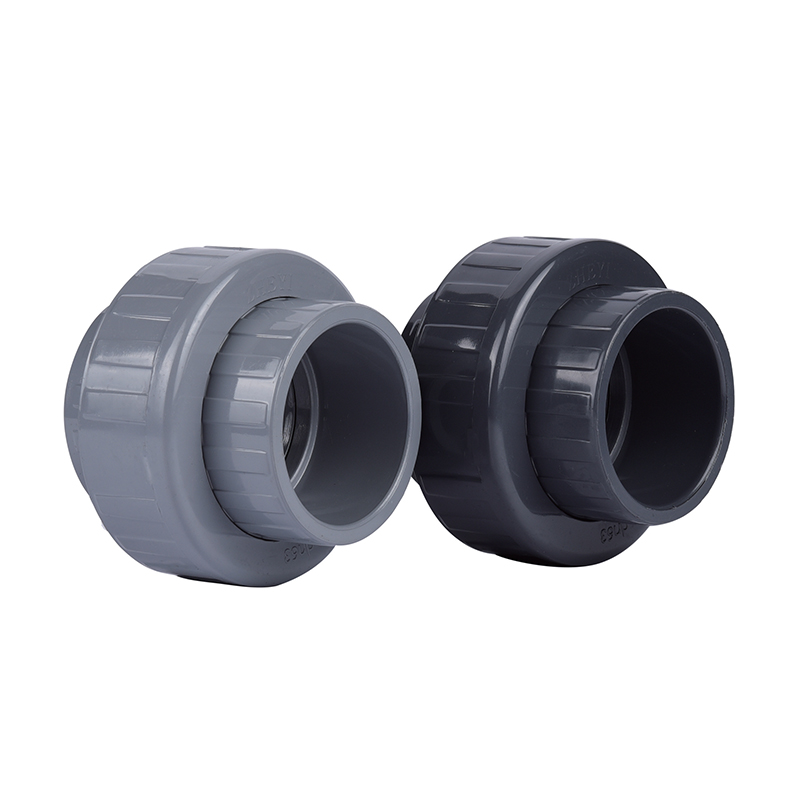

SCH8O/DIN UPVC/CPVC Ⅰ Unie

De UPVC/CPVCⅠ-verbinding heeft een uniek ontwerp, waardoor een snelle en eenvoudige installatie mogelijk is zonder ingewikkelde gereedschappen of expertise. De kenmerkende afdichtingsstructuur zorgt ervoor dat er geen lekkage optreedt tijdens de vloeistoftransmissie, waardoor de veiligheid en stabiliteit van het systeem wordt vergroot.

Met een lichtgewicht constructie en lage onderhoudskosten is het een keuze voor industriële, bouw- en residentiële leidingsystemen. We streven ernaar om UPVC/CPVCⅠ-verbindingen van hoge kwaliteit te leveren om aan de uiteenlopende behoeften van klanten te voldoen.

Neem contact met ons op

Vorig：SCH8O/DIN UPVC/CPVC Ⅱ Unie
Volgende：SCH8O/DIN UPVC/CPVC vrouwelijke adapter

parameter sollicitatie Technische normen

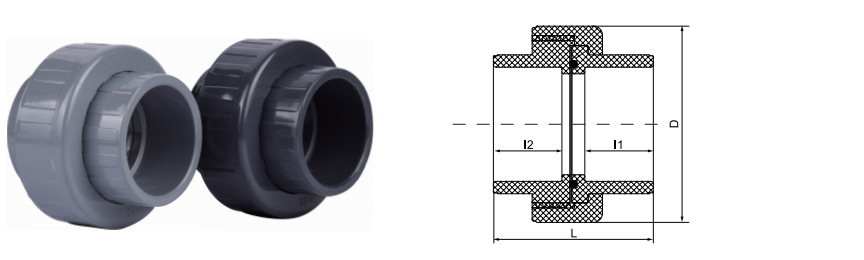

dn	DN	D	L	ik1	Ik2
20	15	44.6	52	20	20
25	20	52.2	58	22	22
32	25	63.8	59	22	22
40	32	74	64	26	26
50	40	88	75	32	33
63	50	108	88	38	37
75	65	127	105	44	43
90	80	144	121	51	51
110	100	168	146	61	61

SCH80 · DIN · DRIEDELIG

UPVC/CPVC I Unie

De SCH80/DIN UPVC/CPVC I Union is een gespecialiseerde driedelige pijpfitting, ontworpen om de snelle aansluiting en ontkoppeling van leidingsecties te vergemakkelijken zonder dat permanente aanpassingen aan het systeem nodig zijn. Deze verbindingen zijn vervaardigd in overeenstemming met zowel ASTM SCH80- als DIN-normen en bieden een veelzijdige interface voor vloeistofbehandeling onder hoge druk. De UPVC-variant (niet-geplastificeerd polyvinylchloride) is ontworpen voor algemene chemische bestendigheid en watersystemen op omgevingstemperatuur, terwijl de CPVC-versie (gechloreerd polyvinylchloride) de servicemogelijkheden uitbreidt naar corrosieve omgevingen met hoge temperaturen. De interne O-ringafdichting zorgt voor een lekvrije overgang, waardoor het een cruciaal onderdeel is voor systemen die regelmatig onderhoud of modulaire herconfiguraties vereisen in zware industriële sectoren.

SCH80/DIN

UPVC / CPVC

EPDM/FKM

PN10 - PN16

⦿

Dual-standaard compatibiliteit

Verkrijgbaar in zowel SCH80 (ANSI) als DIN-maatspecificaties, waardoor een naadloze integratie in internationale leidingprojecten en bestaande infrastructuren wordt gegarandeerd.

⦿

Chemische inertie

De polymeerstructuur is bestand tegen oxidatie, aanslag en elektrochemische corrosie, waardoor de structurele integriteit behouden blijft bij het transport van agressieve zuren, basen en zouten.

⦿

Thermisch weerstandsbereik

UPVC-eenheden ondersteunen operaties tot 60°C, terwijl CPVC-varianten vloeistoffen met een hoge temperatuur tot 95°C kunnen verwerken, wat stabiliteit biedt voor de verwerking van kernenergie en lithiumbatterijen.

⦿

Hoge drukwaarde

De wanddikte van de SCH80 biedt verhoogde mechanische sterkte en drukbeheersingsmogelijkheden vergeleken met standaard SCH40-fittingen.

Technische parameterset

Technische parameter Specificatiedetail

Materiaal samenstelling UPVC (polyvinylchloride) / CPVC (gechloreerd polyvinylchloride)

Naleving van normen ASTM D2467 (SCH80), DIN8061/8062

Afdichtingsmateriaal EPDM/FKM (Viton) O-rings for chemical compatibility

Verbindingstypen Socket (oplosmiddellas) of schroefdraad (NPT/BSPT)

Werkdruk PN10 / PN16 (Afhankelijk van temperatuur en diameter)

Primaire toepassingsscenario's

⚙

Halfgeleider en elektronica

Transport van ultrapuur water (UPW) en chemicaliën van elektronische kwaliteit in cleanroomomgevingen om ionische besmetting te voorkomen.

⚙

Energie- en chemische verwerking

Behandeling van elektrolyten bij de productie van lithiumbatterijen, de productie van fotovoltaïsche zonnecellen en zuur-base transport in metallurgische faciliteiten.

⚙

Waterbehandeling

Integratie in industriële afvalwaterzuiveringsinstallaties, ontziltingssystemen en drinkwaterdistributienetwerken.

⚙

Voedsel en farmaceutische producten

Vloeistoftransport in sanitaire omgevingen waarvoor niet-giftige, niet-uitlogende leidingmaterialen nodig zijn die voldoen aan de FDA- en NSF-normen.

Installatierichtlijnen

Aanbrengen van oplosmiddelcement: Zorg ervoor dat de mof en het buisuiteinde schoon en droog zijn voordat u de juiste primer en oplosmiddelcement aanbrengt. Zorg voor voldoende uithardingstijd op basis van de drukgrafieken van de fabrikant voordat het systeem wordt geactiveerd.
Inspectie van afdichtingen: Controleer vóór montage of de O-ring goed op zijn plaats zit en vrij is van vuil. Smeer indien nodig met een glijmiddel op siliconenbasis; vermijd op aardolie gebaseerde oliën die EPDM-afdichtingen kunnen aantasten.
Thermische uitzetting: Houd bij CPVC-installaties met hoge temperaturen rekening met de lineaire uitzettingscoëfficiënt. Vakbonden moeten zo worden gepositioneerd dat overmatige spanning veroorzaakt door thermische beweging wordt vermeden.
Opslagomstandigheden: Bewaar fittingen op een schaduwrijke plek, uit de buurt van directe UV-blootstelling, om langdurige verbrossing van het materiaal te voorkomen. Bewaar de eenheden in hun originele verpakking om de schroefdraad en afdichtingsoppervlakken te beschermen tegen mechanische schade.

Belangrijke onderhoudsnotities

Vervang na elke demontage altijd de O-ringafdichting. Hergebruik van gecomprimeerde afdichtingen leidt tot onvoorspelbare lekprestaties.
Inspecteer de schroefdraad van de wartelmoeren periodiek op tekenen van vervorming of verbleking door spanning, vooral in systemen met frequente temperatuurwisselingen.
Gebruik geen metalen gereedschap om de wartelmoer verder dan handvast plus een kwartslag aan te draaien. Overmatig aandraaien veroorzaakt spanningsscheuren in thermoplastische moeren.
Voor CPVC-koppelingen die continu in gebruik zijn bij temperaturen boven 80°C, dient u een halfjaarlijks inspectieprotocol te implementeren op materiaalverkleuring of oppervlaktescheurtjes.
