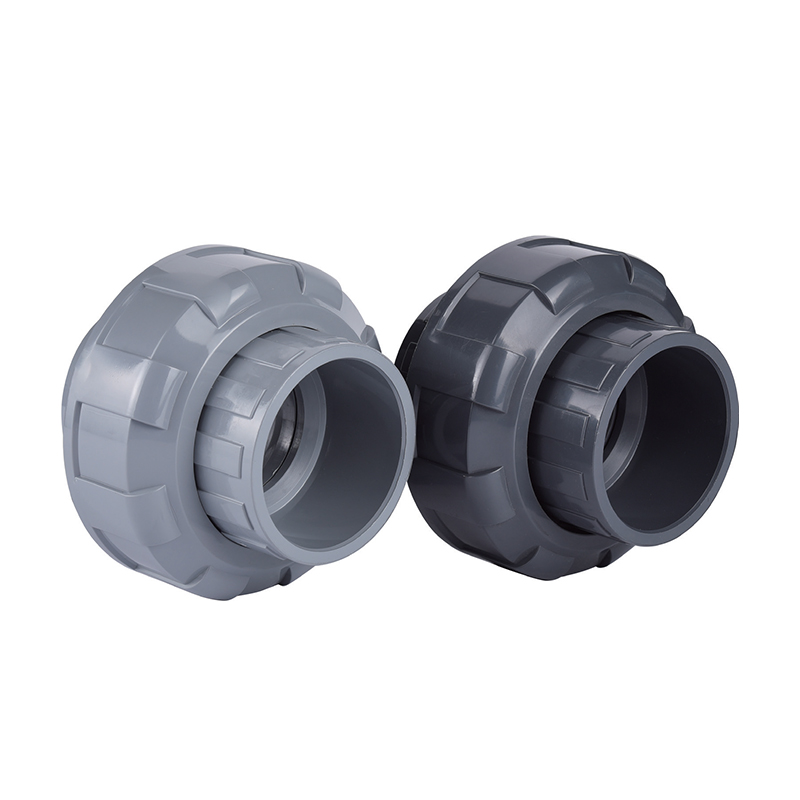

SCH8O/DIN UPVC/CPVC Ⅱ Unie

De UPVC/CPVCⅡ-verbinding vertoont anti-verouderingseigenschappen, waardoor de fysieke en chemische prestaties behouden blijven, zelfs in ruwe omgevingen. Het ontwerp maakt een snelle en eenvoudige installatie mogelijk zonder ingewikkelde gereedschappen, waardoor tijd en kosten worden bespaard.

De verbinding biedt uitzonderlijke afdichtingsprestaties, waardoor lekkage effectief wordt voorkomen en de stabiliteit en veiligheid van het systeem wordt gegarandeerd.

Neem contact met ons op

Vorig：SCH8O/DIN UPVC/CPVC zadelverbinding
Volgende：SCH8O/DIN UPVC/CPVC Ⅰ Unie

parameter sollicitatie Technische normen

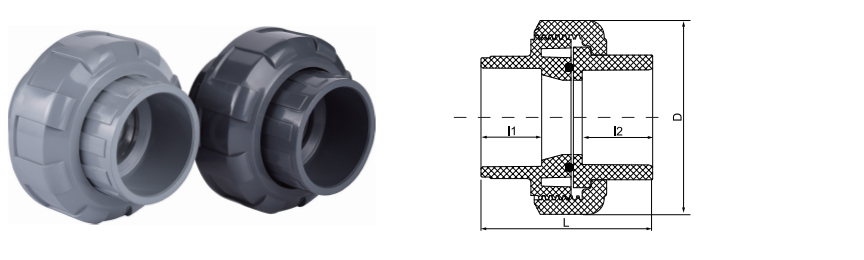

dn	DN	D	L	ik1	Ik2
20	15	56	54	22	22
25	20	63	65	22	22
32	25	75	71	24	24
40	32	85	80	28	28
50	40	99	89	31	31
63	50	118	98	38	38

SCH80 / DIN · DRIEDELIGE VERBINDING

UPVC / CPVC Type II Unie

Mof of schroefdraad · EPDM/FKM-afdichting · Dubbele standaard

De SCH80/DIN UPVC/CPVC II Union is een cruciaal onderdeel dat is ontworpen voor de veilige verbinding en het eenvoudige onderhoud van industriële thermoplastische leidingsystemen. Deze verbinding is ontworpen om te voldoen aan zowel de ASTM Schedule 80- als de metrische DIN-normen en beschikt over een driedelige constructie die het loskoppelen van leidingsecties mogelijk maakt zonder de leiding door te snijden. De UPVC-variant (niet-geplastificeerd polyvinylchloride) biedt chemische weerstand voor algemene waterbehandeling en het transport van corrosieve vloeistoffen, terwijl de CPVC-versie (gechloreerd polyvinylchloride) specifiek wordt gebruikt voor toepassingen bij hogere temperaturen en agressieve chemische verwerking. De nauwkeurig bewerkte schroefdraad en hoogwaardige EPDM- of FKM-O-ringen zorgen voor een lekvrije afdichting onder nominale drukomstandigheden, waardoor het een standaardkeuze is voor zeer zuivere en industriële vloeistofbehandeling.

Dubbele standaardcompatibiliteit

Verkrijgbaar in SCH80 (ASTM) en DIN-specificaties om naadloos te integreren in diverse internationale leidingconfiguraties.

Materiaal veelzijdigheid

UPVC-opties voor corrosieve vloeistoffen bij omgevingstemperatuur en CPVC voor chemische bestendigheid bij hoge temperaturen tot 93 °C (200 °F).

Onderhoudbaarheid van het systeem

Het verbindingsontwerp maakt een snelle vervanging van kleppen of apparatuur mogelijk, waardoor de uitvaltijd in continue verwerkingsomgevingen wordt verminderd.

Chemische traagheid

Niet-corrosief thermoplastisch materiaal voorkomt het uitlekken van ionen, waardoor de zuiverheid van het medium in gevoelige elektronische of farmaceutische toepassingen behouden blijft.

Technische specificaties

Materiaalopties

UPVC (grijs), CPVC (lichtgrijs/beige)

Drukclassificatie

PN16 of SCH80 (varieert per maat en temperatuur)

Verbindingstype

Socket (oplosmiddelcement) of schroefdraad (NPT/PT)

Afdichtingsmateriaal

EPDM of FKM (Viton) O-ringen

Standaardnaleving

ASTM D2467, ASTM F439, DIN 8063

▣

Halfgeleider en elektronica

Transport van ultrazuiver water (UPW) en chemicaliën van elektronische kwaliteit waarbij metaalverontreiniging moet worden geëlimineerd.

▣

Chemie en metallurgie

Transport van zuren, basen en zouten in galvaniseerlijnen, beitsprocessen en chemische doseersystemen.

▣

Hernieuwbare energie

Leidingen voor de productie van fotovoltaïsche (PV) cellen en de verwerking van elektrolyten uit lithium-ionbatterijen.

▣

Industriële waterbehandeling

Behandeling van industrieel afvalwater, ontzilting van zeewater en distributie van drinkwater.

▣

Voedsel en farmacie

Sanitair transport van gedeïoniseerd water en cleaning-in-place (CIP) oplossingen.

Installatierichtlijnen

Lassen met oplosmiddel: Zorg ervoor dat de buisuiteinden vierkant en ontbraamd zijn. Gebruik de juiste primer en oplosmiddelcement dat specifiek is voor het materiaal (UPVC vs. CPVC) om een moleculaire binding te garanderen.
O-ringinspectie: Controleer vóór montage of de O-ring correct in de groef zit en vrij is van vuil om bypass-lekkage te voorkomen.
Handvastdraaien: Verbindingen moeten over het algemeen met de hand worden vastgedraaid. Vermijd overmatig aandraaien met sleutels, omdat overmatige kracht spanningsscheuren in thermoplastische moercomponenten kan veroorzaken.
Opslagomstandigheden: Opslaan in een koele, droge omgeving, uit de buurt van directe UV-blootstelling om langdurige afbraak van de polymeerstructuur te voorkomen.
Thermische uitzetting: Zorg er bij gebruik in CPVC-leidingen voor hoge temperaturen voor dat het leidingsysteem voldoende expansielussen bevat om mechanische spanning op de verbindingsverbindingen te voorkomen.

Onderhoud & Inspectie

Controleer de wartelmoer regelmatig op tekenen van kruip of barsten, vooral bij thermische toepassingen met hoge cycli.
Vervang de O-ringen tijdens elke demontage. Hergebruik van gecomprimeerde of verouderde afdichtingen brengt de lekintegriteit in gevaar.
Voor CPVC-vakbonden die in de hete chemische sector werken, inspecteert u jaarlijks op kleurverandering of verzachting van het oppervlak als indicatoren voor chemische aantasting.
Gebruik geen smeermiddelen op petroleumbasis op schroefdraad of O-ringen. Gebruik alleen smeermiddelen op siliconenbasis of PTFE die zijn goedgekeurd voor thermoplastische materialen.
Zorg er bij het opnieuw aansluiten na onderhoud voor dat de schroefdraad schoon en onbeschadigd is. Cross-threading leidt tot onmiddellijk falen van de afdichting.

Deze vakbonden worden op grote schaal ingezet in de chemische, metallurgische, fotovoltaïsche, nucleaire, lithium-, elektronische halfgeleider-, voedsel-, farmaceutische, automobiel- en industriële waterbehandelingsindustrieën voor het verwerken van zuur-alkalivloeistoffen, ultrapuur water, drinkwater, water van elektronische kwaliteit en pijpleidingen voor industrieel afvalwater.
