op maat gemaakt SCH8O/DIN UPVC/CPVC vrouwelijke adapter Voor de voedingsindustrie/Automotive/elektronisch

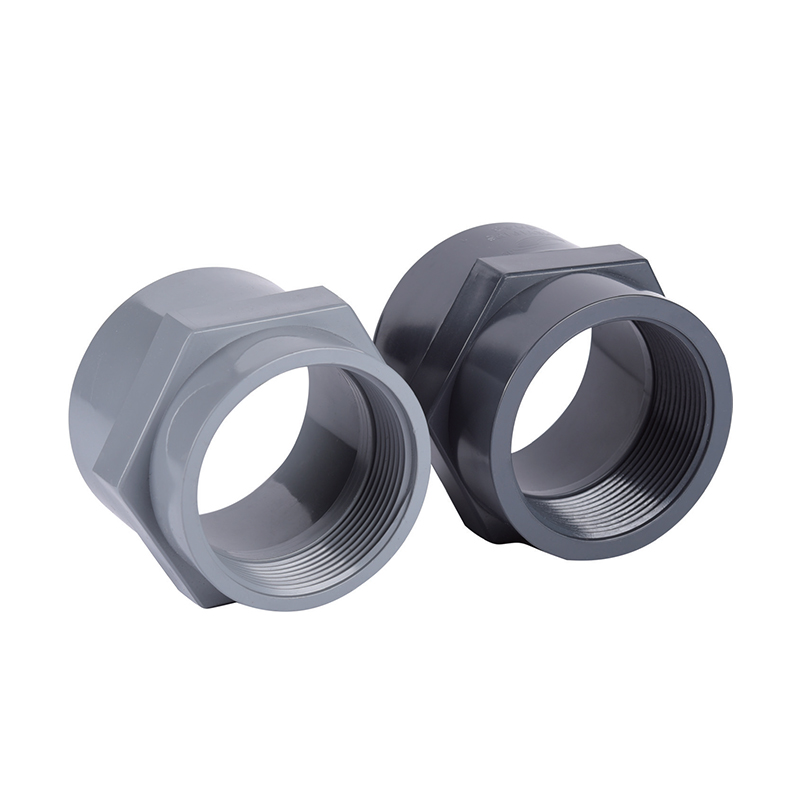

SCH8O/DIN UPVC/CPVC vrouwelijke adapter

SCH8O/DIN UPVC/CPVC vrouwelijke adapter

De vrouwelijke UPVC/CPVC-adapter zorgt voor een veilige verbinding met standaard buisfittingen, waardoor lekkage effectief wordt voorkomen en de veiligheid en betrouwbaarheid van het leidingsysteem wordt verbeterd.

Het wordt veel gebruikt in huishoudelijke sanitaire systemen, HVAC-systemen en industrieel vloeistoftransport. Onze vrouwelijke UPVC/CPVC-adapters bieden prestaties en duurzaamheid, met voordelen zoals lichtgewicht constructie, eenvoudige installatie en lage onderhoudskosten.

Neem contact met ons op
  • SCH8O/DIN UPVC/CPVC vrouwelijke adapter
Vorig：SCH8O/DIN UPVC/CPVC Ⅰ Unie
Volgende：SCH8O/DIN UPVC/CPVC mannelijke adapter

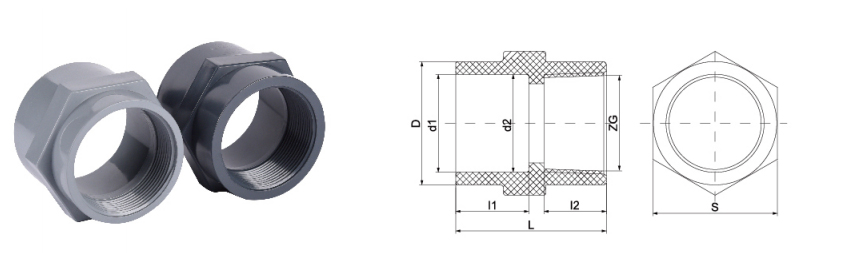

parameter sollicitatie Technische normen

  • GROOTTE/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    dn75

    dn90

    dn110

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    DN50)

    (DN65)

    (DN80)

    (DN100)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    (2-1/2")

    (3")

    (4")

    DIN

    d1

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    75.3

    90.3

    110.4

    d2

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    75.1

    90.1

    110.1

    D

    29

    35

    42

    52

    61

    75

    90

    106

    127

    L

    45

    51

    56

    62

    70

    75

    80

    90

    108

    ik1

    20

    22

    24

    28

    31

    38

    44

    51

    61.5

    ik2

    19

    20

    23

    24

    27

    28

    29

    31

    38

    S

    30

    36

    45

    54

    64

    77

    91

    108

    130

    ZG

    1/2"

    3/4"

    1”

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

    ANSI

    d1

    21.54

    26.87

    33.66

    42.42

    48.56

    60.63

    73.38

    89.31

    114.76

    d2

    21.23

    26.57

    33.27

    42.04

    48.11

    60.17

    72.85

    88.7

    114.07

    D

    29.7

    35.3

    43.7

    53.1

    59.9

    73.1

    88

    105.3

    132

    L

    40.22

    44.4

    49.6

    55.25

    58.25

    66.6

    77.5

    83.65

    99.7

    ik1

    23.22

    26.4

    29.57

    32.75

    35.93

    39.1

    45.45

    48.63

    58.15

    NPT

    1/2"

    3/4"

    1"

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

    JIS

    d1

    21.54

    26.87

    33.66

    42.42

    48.56

    60.63

    73.38

    89.31

    114.76

    d2

    21.23

    26.57

    33.27

    42.04

    48.11

    60.17

    72.85

    88.7

    114.07

    D

    29.7

    35.3

    43.7

    53.1

    59.9

    73.1

    88

    105.3

    132

    L

    40.22

    44.4

    49.6

    55.25

    58.45

    66.6

    77.5

    83.65

    99.7

    ik1

    23.22

    26.4

    29.57

    32.75

    35.93

    39.1

    45.45

    48.63

    58.15

    NPT

    1/2"

    3/4"

    1"

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

SCH80/DIN · OVERGANG MET SCHROEFDRAAD
UPVC/CPVC vrouwelijke adapter
Socket x Binnendraad · NPT/BSPT · PN10-PN16
De SCH80/DIN UPVC/CPVC vrouwelijke adapter is een kritische thermoplastische fitting die is ontworpen om de overgang tussen niet-metalen leidingen en mannelijke componenten met schroefdraad, zoals kleppen, manometers of metalen buissecties, te vergemakkelijken. Deze adapters zijn vervaardigd in overeenstemming met Schedule 80 (SCH80) of DIN-normen en zijn ontworpen met een grotere wanddikte om hogere interne drukken en mechanische spanningen te weerstaan ​​in vergelijking met standaardfittingen. De interne vrouwelijke schroefdraad is nauwkeurig bewerkt om een ​​lekvrije afdichting te garanderen wanneer deze in drukleidingsystemen wordt geïntegreerd. Door gebruik te maken van UPVC (ongeplastificeerd polyvinylchloride) of CPVC (gechloreerde polyvinylchloride) harsen, bieden deze componenten een chemisch inerte oplossing voor het transport van corrosieve vloeistoffen en zeer zuiver water, waarbij de structurele integriteit over een breed scala aan industriële temperaturen en chemische concentraties behouden blijft.
UPVC / CPVC SCH80 / DIN NPT / BSPT PN10-PN16
①
Chemische inertie
Weerstand tegen een breed spectrum aan zuren, basen en zouten voorkomt materiaaldegradatie en vloeistofverontreiniging in gevoelige verwerkingsomgevingen.
②
Thermische stabiliteit
CPVC-varianten ondersteunen bedrijfstemperaturen tot 93°C (200°F), waardoor ze geschikt zijn voor het behandelen van hete corrosieve vloeistoffen en industriële watersystemen.
③
Laag wrijvingsverlies
De gladde interne oppervlakteafwerking minimaliseert turbulentie en drukval, waardoor de energiebehoefte voor vloeistoftransport wordt verminderd.
④
Gestandaardiseerde compatibiliteit
Naleving van de SCH80- en DIN-dimensionale normen zorgt voor een naadloze integratie met de wereldwijde industriële leidinginfrastructuur en apparatuur.
Technische specificaties
Materiaal opties UPVC (grijs/blauw) / CPVC (lichtgrijs/crème)
Standaardnaleving ASTM D2467 (SCH80), DIN8063, ISO1452
Drukclassificatie PN10, PN16 of SCH80 drukklassen
Verbindingstype Socket (oplosmiddelcement) x binnendraad NPT/BSPT
Maatbereik 1/2" tot 4" (DN15 - DN100)
Compatibiliteit met draad
Binnendraad is ontworpen om te passen op standaard mannelijke NPT- of BSPT-onderdelen met schroefdraad. De taps toelopende schroefdraadgeometrie zorgt voor een mechanische interferentieafdichting in combinatie met PTFE-tape. Voor systemen die zeer zuivere media verwerken, selecteert u schroefdraad met verminderde braamspecificaties.
Chemische weerstand
UPVC biedt weerstand tegen de meeste anorganische zuren en basen tot 60°C. CPVC breidt de chemische compatibiliteit uit naar een breder scala aan organische zuren en gechloreerde media bij verhoogde temperaturen. Controleer altijd de compatibiliteit met specifieke proceschemie.
Primaire toepassingsscenario's
⛭
Chemie en metallurgie
Transport van zwavelzuur, zoutzuur en natronloog in beits- en verwerkingslijnen.
⛭
Elektronica en halfgeleiders
Distributie van ultrazuiver water (UPW) en chemicaliën van elektronische kwaliteit waarbij ionische verontreiniging moet worden vermeden.
⛭
Hernieuwbare energie
Leidingsystemen voor de productie van lithiumbatterijen en de productie van fotovoltaïsche (PV) cellen.
⛭
Waterbehandeling
Behandeling van industrieel afvalwater, RO-permeaat (Omgekeerde Osmose) en drinkwaterdistributie.
⛭
Voedsel en farmacie
Sanitair transport van gedeïoniseerd water en cleaning-in-place (CIP) oplossingen.
Installatierichtlijnen
  • Schroefdraadafdichting: Gebruik alleen PTFE-tape (teflon) die is ontworpen voor kunststof schroefdraad. Vermijd het gebruik van op oplosmiddelen gebaseerde leidingdopes, aangezien deze scheuren door omgevingsstress (ESC) kunnen veroorzaken in UPVC- of CPVC-materialen.
  • Koppelbeheer: Draai adapters met binnendraad niet te vast. Kunststofdraden zijn gevoelig voor strippen of scheuren als er overmatige mechanische kracht wordt uitgeoefend. Handvast plus één tot twee slagen is doorgaans voldoende.
  • Oplosmiddelcementeren: Zorg ervoor dat het mofuiteinde is gereinigd en gegrond voordat u het juiste oplosmiddelcement aanbrengt. Houd u aan de aanbevolen uithardings- en uithardingstijden in relatie tot de omgevingstemperatuur en de buisdiameter.
  • Opslagomstandigheden: Bewaar fittingen op een koele, schaduwrijke plek, uit de buurt van directe UV-blootstelling, om langdurige verbrossing te voorkomen. Bewaar de onderdelen in de originele verpakking om de schroefdraad te beschermen tegen fysieke schade en vuil.
Kritieke beperkingen
  • Gebruik geen vrouwelijke CPVC-adapters met oxiderende zuren zoals salpeterzuur met een concentratie van meer dan 15% bij verhoogde temperaturen.
  • Vermijd impactbelasting of plotselinge drukstoten van meer dan 1,5× de nominale werkdruk.
  • Niet geschikt voor stoomservice of continue blootstelling aan UV zonder beschermende coating.
  • Gebruik nooit metalen pijptangen rechtstreeks op het plastic adapterlichaam. Gebruik bandsleutels of gewatteerd gereedschap om uitholling van het oppervlak te voorkomen.
  • Breng geen schroefdraadafdichtmiddel aan op de eerste twee schroefdraden om te voorkomen dat het afdichtmiddel in de vloeistofstroom terechtkomt.
Deze vrouwelijke adapters worden gebruikt in de chemische, metallurgische, fotovoltaïsche, nucleaire, lithium-, elektronische halfgeleider-, voedsel-, farmaceutische, automobiel- en industriële waterbehandelingsindustrieën voor het verwerken van zuur-alkalivloeistoffen, ultrapuur water, drinkwater, water van elektronische kwaliteit en industriële afvalwaterpijpleidingen.
ASTM D2467 DIN 8063 ISO 1452 SCH80 beoordeeld Compatibel met PTFE-tape
