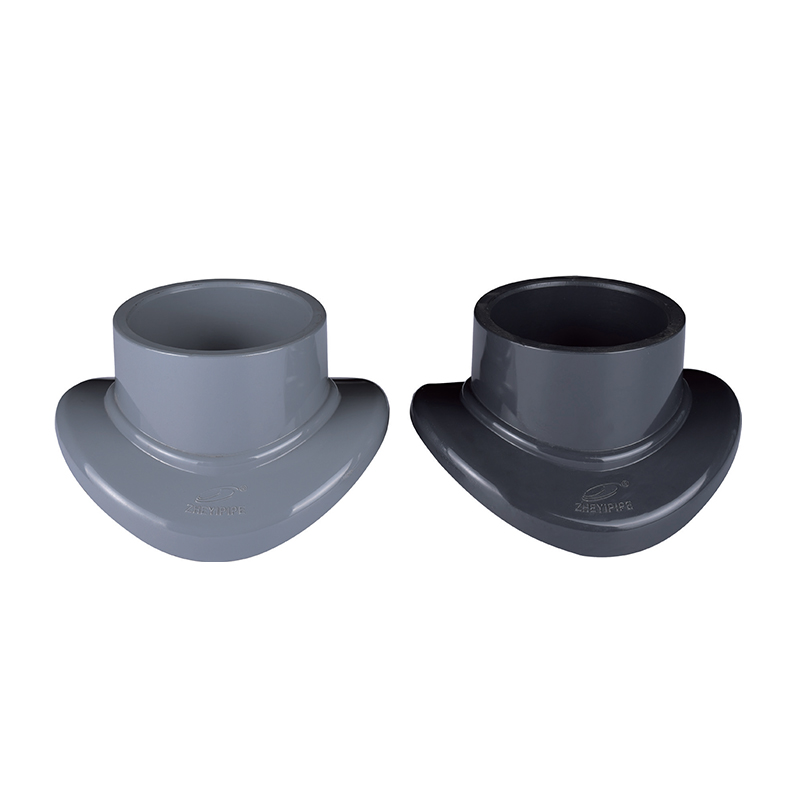

SCH8O/DIN UPVC/CPVC zadelverbinding

De zadelverbinding staat bekend om zijn unieke zadelvormige ontwerp, waardoor aftakkingen mogelijk zijn zonder de hoofdleiding door te snijden of te beschadigen. Dit vereenvoudigt de installatie en vermindert de constructieproblemen en -kosten, terwijl het afdichtingsvermogen biedt om lekkage te voorkomen.

Het is geschikt voor warm- en koudwatervoorzieningssystemen, brandbeveiligingssystemen en industrieën zoals de chemische en farmaceutische industrie. UPVC/CPVC-zadelverbindingen bieden betrouwbare verbindingsoplossingen voor diverse toepassingen.

Neem contact met ons op

Vorig：UPVC/CPVC -pijpsteun
Volgende：SCH8O/DIN UPVC/CPVC Ⅱ Unie

parameter sollicitatie Technische normen

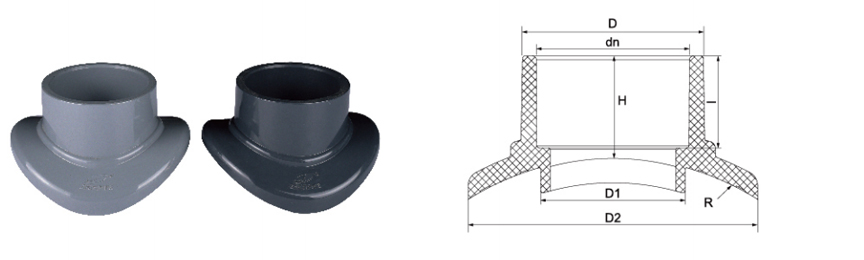

Nominale maat Φ	ΦD	ΦD1	ΦD2	R	H	ik
Φ75×32	40	30	60	37.5	26	22
Φ90×32	40	30	65	45	26	22
Φ110×32	40	30	65	55	26	22
Φ140×32	40	30	70	70	26	22
Φ140×50	60	55	100	70	36	31
Φ140×63	75	60	100	70	40	38
Φ160×32	40	30	70	80	26	22
Φ160×50	60	60	100	80	36	31
Φ160×63	75	60	120	80	40	38
Φ160×90	105	90	150	80	56	51
Φ200×90	104	90	152	100	56	51
Φ225×32	40	30	60	112.5	26	22
Φ225×50	60	55	100	112.5	36	31
Φ225×63	75	60	120	112.5	42	38
Φ225×75	88	70	120	112.5	50	44
Φ225×90	105	90	155	112.5	56	51
Φ250×32	40	30	70	125	26	22
Φ250×63	75	60	120	125	42	38
Φ280×32	40	30	70	140	26	22
Φ280×50	60	55	100	140	36	31
Φ280×63	75	60	120	140	42	38
Φ280×75	88	70	120	140	50	44
Φ315×32	40	30	70	157.5	26	22
Φ315×50	60	55	100	157.5	36	31
Φ315×63	75	60	120	157.5	42	38
Φ315×75	88	70	118	157.5	50	44
Φ355×63	75	60	120	177.5	42	38

SCH80/DIN · ZADELGEBOUW

UPVC / CPVC filiaalverbindingsoplossing

Opklembaar ontwerp · Geen doorsnijden van pijpleidingen · Naleving van dubbele standaard

De SCH80/DIN UPVC/CPVC-zadelverbinding is een gespecialiseerd leidingonderdeel dat is ontworpen voor het aftakken van bestaande pijpleidingen zonder de noodzaak van snijden of uitgebreide systeemherconfiguratie. Deze zadelverbindingen zijn vervaardigd om te voldoen aan zowel de Amerikaanse SCH80- als de Europese DIN-maatnormen en zijn verkrijgbaar in niet-geplastificeerde polyvinylchloride (UPVC) en gechloreerde polyvinylchloride (CPVC) materialen. De mechanische structuur bestaat uit een tweedelig klemontwerp dat een lekvrije verbinding rond de hoofdleiding creëert, waardoor de installatie van secundaire leidingen voor vloeistofdistributie wordt vergemakkelijkt. Deze verbindingen zijn ontworpen om geconcentreerde chemische concentraties en hogedrukomgevingen te weerstaan die gebruikelijk zijn bij industriële vloeistofbehandeling, en bieden een stabiele interface voor sensoren, meters of zijdelingse pijpverlengingen.

◆

Chemische inertie

Zowel UPVC- als CPVC-varianten vertonen een hoge weerstand tegen zuren, basen en zouten, waardoor materiaaldegradatie wordt voorkomen bij het transport van corrosieve industriële vloeistoffen of ultrazuiver water.

◆

Structurele integriteit

De wanddikte van de SCH80 zorgt voor hogere drukwaarden vergeleken met standaard fittingen, waardoor de zadelverbinding zijn afdichting behoudt onder hydraulische schommelingen.

◆

Gemak van integratie

Het klemmechanisme maakt een snelle uitbreiding van leidingnetwerken mogelijk, waardoor de arbeidsuren en de systeemuitval tijdens upgrades of onderhoud van faciliteiten aanzienlijk worden verminderd.

◆

Temperatuur Veelzijdigheid

De CPVC-variant ondersteunt verhoogde temperatuurbereiken tot 93°C (200°F), waardoor deze geschikt is voor transport van hete corrosieve vloeistoffen en industriële waterbehandeling.

Technische specificaties

Standaardnaleving ASTM SCH80, DIN8061/8062

Materiaalopties UPVC (polyvinylchloride), CPVC (gechloreerd polyvinylchloride)

Verbindingstype Mechanische klem met O-ringafdichting/oplosmiddelcementinterface

Maatbereik Compatibel met primaire leidingdiameters van 20 mm tot 400 mm

Werkdruk PN10 - PN16 (Afhankelijk van maat en materiaal)

Belangrijkste kenmerken

Het klemontwerp maakt het doorsnijden van pijpleidingen overbodig

O-ringafdichting zorgt voor een lekvrije aftakkingsaansluiting

Compatibel met SCH80- en DIN-buisafmetingen

CPVC-kwaliteit ondersteunt toepassingen met hete vloeistoffen tot 93°C

Geschikt voor sensor-, meter- of zijdelingse leidinginstallatie

Vermindert systeemuitval tijdens uitbreiding

Halfgeleider en elektronica

Distributie van water van elektronische kwaliteit en ultrazuiver water (UPW) binnen cleanroomomgevingen waar een lage uitloogbaarheid vereist is.

Chemie en metallurgie

Veilig transport van geconcentreerde zuren en alkalische vloeistoffen in verzinkings- en chemische verwerkingsfabrieken.

Hernieuwbare energie

Leidinginfrastructuur voor de productie van zonne-PV-cellen en productielijnen voor lithiumbatterij-elektrolyt.

Industriële waterbehandeling

Behandeling van industrieel afvalwater, ontzilting van zeewater en transport van gedeïoniseerd water in nucleaire en voedselveilige faciliteiten.

▼

Installatierichtlijnen

Voorbereiding van het oppervlak: Zorg ervoor dat het oppervlak van de hoofdleiding vrij is van vuil, krassen of vocht voordat u de zadelverbinding monteert, om ervoor te zorgen dat de pakking een luchtdichte afdichting bereikt.
Koppelcontrole: Wanneer u de mechanische bouten op de zadelklem vastdraait, moet u een gelijkmatig koppel op alle punten toepassen om plaatselijke spanning op het UPVC/CPVC-materiaal te voorkomen, wat zou kunnen leiden tot scheuren door omgevingsspanning.
Gebruik van lijm: Gebruik voor zadeltypes met oplosmiddellas de juiste primer en cement gespecificeerd voor UPVC of CPVC. Meng geen cementen die bedoeld zijn voor verschillende materiaalsoorten.
Opslagomstandigheden: Bewaar componenten in een koele, droge omgeving, uit de buurt van directe UV-blootstelling. Langdurige ultraviolette straling kan na verloop van tijd de slagvastheid van polymeren op PVC-basis beïnvloeden.

▲

Onderhoud & Inspectie

Inspecteer de O-ringafdichting regelmatig op tekenen van compressie of chemische aantasting. Vervang als er barsten of afvlakkingen worden waargenomen.
Controleer jaarlijks het aanhaalmoment van de bouten. Trillingen of thermische wisselingen kunnen ervoor zorgen dat de mechanische klem geleidelijk losraakt.
Bij CPVC-zadelverbindingen die onder hoge druk worden gebruikt, dient u te controleren op verkleuring of broosheid als vroege indicatoren van materiaaldegradatie.
Vervang bij het demonteren alle pakkingen en O-ringen in plaats van oude afdichtingen te hergebruiken om de lekvrije integriteit te behouden.

Deze zadelverbindingen worden gebruikt in de chemische, metallurgische, fotovoltaïsche, nucleaire, lithium-, elektronische halfgeleider-, voedsel-, farmaceutische, automobiel- en industriële waterbehandelingsindustrieën voor het hanteren van zuur-alkalivloeistoffen, ultrapuur water, drinkwater, water van elektronische kwaliteit en industriële afvalwaterpijpleidingen.

DIN 8061/8062 ASTM SCH80 UV-bestendig (geselecteerde kwaliteiten) Chemisch bestendig
