SCH8O/DIN UPVC/CPVC die T-stuk verminderen

UPVC/CPVC Reducing Tee wordt gebruikt in de waterbehandelings-, chemische en bouwsector. Gemaakt van hoogwaardige UPVC- of CPVC-materialen, is hij voorzien van corrosieweerstand en prestaties bij hoge temperaturen.

De Reducing Tee is ontworpen om leidingen met verschillende diameters met elkaar te verbinden, waardoor soepele overgangen in het leidingsysteem mogelijk zijn, de stromingsweerstand wordt verminderd en de algehele efficiëntie wordt verbeterd. Het is gemakkelijk te installeren, biedt afdichting om lekkage te voorkomen en is licht van gewicht voor gemakkelijk transport en installatie. De Reducing Tee voldoet aan internationale normen om een betrouwbare kwaliteit te garanderen.

Neem contact met ons op

Vorig：SCH8O/DIN UPVC/CPVC Looper Flens
Volgende：SCH8O/DIN UPVC/CPVC 45°Elbow

parameter sollicitatie Technische normen

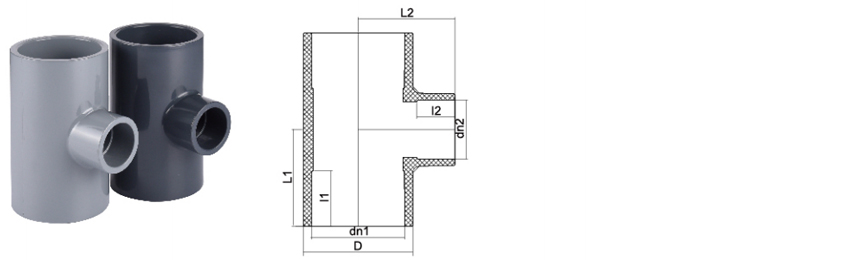

dn1×dn2	DN	D	L1	L2	I1	I2
25×20	20×15	32.2	31	31	18.75	16
32×20	25×15	41.2	36	35.4	23.5	17
32×25	25×20	40.6	36	36	22	18.5
40×20	32×15	50	43	40	27	17
40×25	32×20	50	45	42	27	18
50×25	40×20	60.6	51.5	47	32	19
50×32	40×25	61	51	50.4	31	22
63×25	50×20	75	62.5	62.5	38	19
63×32	50×25	75	62.5	62.5	38	22
63×40	50×32	75	62.5	62.5	38	26
63×50	50×40	75	66	66	38	31
75×32	65×25	91	73.5	63.5	44	22
75×40	65×32	91	73.5	67	44	27
75×50	65×40	91	73.5	73	44	31
75×63	65×50	88	79	79	44	38
90×25	80×20	106	77	70	51	19
90×32	80×25	104	77	74	51	22
90×40	80×32	106	77	77	51	27
90×50	80×40	104	92	83	51	31
90×63	80×50	104	87	92.4	51	44
90×75	80×65	104	92	95	57	44
110×32	100×25	126	105	80	61	22
110×63	100×50	126.8	106	99	61	38
110×75	100×65	126	105	104	61	44
140×63	125×50	165	130.5	115	76	38.5
140×90	125×80	165	130.5	128.5	76	52
160×63	150×50	185	128	125	86	38
160×75	150×65	185	128	132	86	44
160×90	150×80	185	149	139.5	86	51
160×110	150×100	185	149	149	86	61
225×63	200×50	254	172	160	119	38
225×75	200×65	254	172	165	119	44
225×90	200×80	254	172	170	119	51
225×110	200×100	254	182	180	119	61
225×140	200×125	254	205	195	119	76
225×160	200×150	254	205	205	119	86
280×110	250×100	314.5	268	208	146	61
280×140	250×125	314.5	268	223	146	61
280×160	250×150	314.5	268	235	146	61
280×225	250×200	314.5	268	267	146	61
315×160	300×150	345	250	249	165	86
315×225	300×200	344	295	279	168	120
400×315	400×300	433	376	343	207	165
500×315	500×300	536	390	417	230	164

SCH80/DIN UPVC/CPVC Reducerende T-stuk - Standaard-conforme pijpfittingoplossingen

Deze productpagina biedt technische specificaties en toepassingsdetails voor onze SCH80 en DIN standaard UPVC/CPVC reducerende T-stukken. Deze fittingen zijn ontworpen voor nauwkeurige stroomomleiding en diameterreductie in industriële leidingsystemen, waardoor betrouwbare prestaties in verschillende vloeistofoverdrachttoepassingen worden gegarandeerd.

Producteigenschappen

Dubbele standaardnaleving: Gefabriceerd in overeenstemming met zowel ASTM D1784 (SCH80) als DIN 8063-normen, waardoor maatnauwkeurigheid en compatibiliteit met een breed scala aan industriële leidingnetwerken wordt gegarandeerd.
Corrosieweerstand: Gefabriceerd uit ongeplastificeerd polyvinylchloride (UPVC) en gechloreerd polyvinylchloride (CPVC), dat resistentie biedt tegen zuren, alkaliën, zouten en andere corrosieve chemicaliën. Deze eigenschap verlengt de levensduur bij chemische verwerking, waterbehandeling en laboratoriumtoepassingen.
Structurele integriteit: Ontworpen met robuuste wanddikte om hoge druk- en temperatuurvariaties te weerstaan, waardoor de stabiliteit van de verbindingen onder operationele spanning behouden blijft. Geschikt voor zowel druk- als niet-druktoepassingen, waaronder systemen voor drinkwater, industriële chemicaliën en afvalwater.
Naadloze verbinding: Ontworpen voor veilige, lekvrije oplosmiddelcement- of schroefdraadverbindingen, waardoor efficiënte installatie en systeemonderhoud worden vergemakkelijkt. De precieze interne boring bevordert een soepele vloeistofstroom, waardoor drukverlies en turbulentie worden geminimaliseerd.

Technische Specificaties

Parameter	SCH80 UPVC/CPVC	DIN UPVC/CPVC
Materiaal	UPVC (Type I Graad I), CPVC (Celklasse 23447)	UPVC, CPVC
Standaarden	ASTM D1784, ASTM D2467	DIN8063, DIN8080
Operating Pressure	Tot 150 PSI bij 73,4°F (23°C)	PN 10 /PN 16
Temperatuurwaaier	UPVC: 0°C tot 60°C; CPVC: -10°C tot 95°C	UPVC: 0°C tot 60°C; CPVC: -10°C tot 95°C

Toepassingsgebieden

De SCH80/DIN UPVC/CPVC reducerende tee is een integraal onderdeel van systemen die duurzaam en betrouwbaar stroombeheer vereisen. De toepassing ervan omvat diverse industrieën, waaronder

Chemische verwerking en opslag
Waterzuiverings- en distributie-installaties
Afvalwaterbeheersystemen
Lijnen voor de overdracht van laboratoriumvloeistoffen
Voedsel - en drankverwerking

Veel voorkomende aanbestedingsonderzoeken

1. Wat zijn de belangrijkste verschillen tussen SCH80 en DIN standaard reducerende tees, en hoe selecteer ik de juiste voor mijn project?

Het belangrijkste verschil ligt in hun maatnormen en drukwaarden. SCH80 is een Amerikaanse standaard op basis van buismaat, terwijl DIN een Europese metrische standaard is op basis van nominale druk (PN). SCH80-fittingen worden in Noord-Amerika vaak gebruikt voor hogedruktoepassingen, terwijl DIN veel voorkomt in Europa en Azië. De juiste keuze is afhankelijk van uw bestaande leidinginfrastructuur en projectvereisten. Voor gedetailleerde informatie over afmetingen en compatibiliteit kunt u de technische specificaties raadplegen of contact opnemen met ons engineeringteam om een naadloze integratie te garanderen.

2. Hoe verhoudt de temperatuur- en drukwaarde van een UPVC-reducerende T-stuk zich tot een CPVC-reducerende T-stuk in een chemische verwerkingsomgeving?

UPVC- en CPVC-fittingen zijn beide zeer chemisch bestendig, maar verschillen in hun operationele temperatuurlimieten. UPVC is geschikt voor toepassingen met een maximumtemperatuur van ongeveer 60°C (140°F), terwijl CPVC hogere temperaturen tot 95°C (203°F) aankan en geschikt is voor hete corrosieve vloeistoffen. Als uw toepassing hete vloeistoffen of stoom omvat, is een CPVC-reducerende T-stuk de meest geschikte en betrouwbare keuze. Het selecteren van het juiste materiaal is van cruciaal belang voor de systeemintegriteit en levensduur. Onze productgegevensbladen bevatten specifieke drukontwaardingscurven voor verschillende temperaturen, die moeten worden beoordeeld op uw specifieke bedrijfsomstandigheden.

Bedrijf

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ja China SCH8O/DIN UPVC/CPVC die T-stuk verminderen Voor de voedingsindustrie/Automotive/elektronisch leverancier En op maat gemaakt SCH8O/DIN UPVC/CPVC die T-stuk verminderen Voor de voedingsindustrie/Automotive/elektronisch fabriek. Wij zijn opgericht in 2007 en richten ons op onderzoek en ontwikkeling, productie, verkoop en service van industriële CPVC- en UPVC-leidingen. Het bedrijf heeft een aantal certificeringen behaald, waaronder de licentie voor de productie van speciale apparatuur, de licentie voor watergerelateerde producthygiëne in de provincie Zhejiang, de IS09001-certificering voor kwaliteitsmanagementsystemen, de IS014001-certificering voor milieumanagementsystemen en de IS045001-certificering voor arbeidsveiligheid en gezondheid. Het bedrijf beschikt over meer dan 50 onafhankelijke intellectuele-eigendomsrechten en eigen import- en exportrechten. Om gediversifieerde producten en betere diensten te kunnen leveren, heeft het bedrijf geavanceerde technologie, gereedschappen en unieke grondstoffen en managementsystemen uit Duitsland en de Verenigde Staten geïntroduceerd. Door de jaren heen zijn onze producten veelvuldig gebruikt in het pijpleidingtransport van zure en alkalische vloeistoffen, ultrapuur water, drinkwater, zuiver water van elektronische kwaliteit en industrieel afvalwater in de chemische, metallurgische, fotovoltaïsche, kernenergie-, lithiumbatterij-, elektronische halfgeleider-, voedingsmiddelen-, medische, automobiel-, industriële waterzuiverings- en andere industrieën. Momenteel heeft de ZHEYI Group meer dan 30 verkoopmaatschappijen in het hele land en worden allerlei producten geëxporteerd naar Europa, Amerika, Zuidoost-Azië en andere landen en regio s. Deze zijn zeer in trek bij binnenlandse en buitenlandse klanten.

Certificaat van ere

Nieuws

Inzicht in chemische en lithium UPVC/CPVC -kleppen (DIN/AN...
Sep 11,2025
Inleiding tot UPVC- en CPVC -kleppen Wat zijn UPVC- en CPVC -kleppen ? UPVC (ongeplasticiseerd polyvinylchloride) en CPVC (gechloreerd polyvinylchloride) zijn duurzaam, corrosiebestendige thermoplastics d...
meer informatie
UPVC/CPVC -pijpfittingen: de ultieme gids voor installatie...
Sep 04,2025
Inleiding: een uitgebreide gids voor UPVC/CPVC -pijpfittingen In moderne constructie, thuisrenovatie en industriële velden zijn pijpleidingssystemen een onmisbare levenslijn. En UPVC (Ongeplasticiseerd...
meer informatie
De juiste UPVC- of CPVC -klep kiezen voor chemische en lit...
Aug 25,2025
Het selecteren van de juiste klep is een kritieke beslissing in elke chemische verwerking of productiefaciliteit voor lithium-ionbatterij. De verkeerde keuze kan leiden tot lekken, dure downtime en veiligheidsrisico&#...
meer informatie

Laat een bericht achter

Strikte kwaliteitscontrole

De ZHEYI Group hanteert het principe van "kwaliteit staat voorop", maakt gebruik van internationaal geavanceerde apparatuur en hoogwaardige grondstoffen, controleert strikt elke schakel van het productieproces en streeft ernaar pijpleidingproducten te leveren die uitstekend presteren en er prachtig uitzien.

Het bedrijf maakt gebruik van de meest geavanceerde productieapparatuur en hoogwaardige materialen, waaronder het Japanse Sekisui en het Amerikaanse Lubrizol. "ZHEYI" combineert voortreffelijke productietechnologie op perfecte wijze met professioneel management. Elk product ondergaat strenge kwaliteitscontroles - van productie en inspectie tot en met de uiteindelijke levering - om de perfecte combinatie van uiterlijk en functionaliteit te garanderen.
Precisie prestatie testen

Bij ZHEYI wordt elk product zorgvuldig vervaardigd, waarbij niet alleen de nadruk ligt op een verfijnd esthetisch ontwerp, maar ook altijd wordt gestreefd naar uitstekende intrinsieke kwaliteit. Strenge prestatietests garanderen dat het product zijn stabiliteit en duurzaamheid behoudt, zelfs onder zware omstandigheden.:

● Dichtheidstesten: Meet de dichtheid van materialen om de uniformiteit en stabiliteit van structuren te garanderen.
● Vicat-verzachtingstemperatuurtest: beoordeelt de mate van verzachting van materialen onder hoge temperatuuromstandigheden om te garanderen dat het product bestand is tegen vervorming in verschillende omgevingen.
● Oventest: simuleert de hittebestendigheid op lange termijn en controleert of het product langdurig hoge temperaturen kan weerstaan.
● Hydrostatische test: beoordeel de sterkte van leidingen onder hoge druk om de veiligheid en betrouwbaarheid van het product te garanderen.
● Valhamer-impacttest: test de slagvastheid van het product tijdens transport, installatie en dagelijks gebruik.

SCH8O/DIN UPVC/CPVC die T-stuk verminderen Kennis van de industrie

Selectie van UPVC/CPVC Reducerende T-stukken in industriële leidingsystemen: maatnormen, drukbeoordelingen en chemische compatibiliteit

In industriële leidingsystemen moet bij de selectie van UPVC/CPVC-reducerende T-stukken (Reducing T-stukken) uitgebreid rekening worden gehouden met maatnormen, drukclassificaties en chemische compatibiliteit om de systeemveiligheid en stabiliteit op de lange termijn te garanderen. Hieronder volgen belangrijke selectiepunten voor verschillende branchetoepassingen:

1. Groottestandaarden en drukbeoordelingen
UPVC (ongeplastificeerd polyvinylchloride) is geschikt voor normale temperatuur - en lagedrukscenario's (zoals ≤60°C), en wordt veel gebruikt in drinkwater, industriële waterbehandeling en andere systemen. De maat moet voldoen aan de ISO 1452- of ASTM D1785-normen.

CPVC (gechloreerd polyvinylchloride) heeft een hogere temperatuurbestendigheid (tot 90°C) en is geschikt voor vloeistoffen op hoge temperatuur, zoals koelvloeistofpijpen in de fotovoltaïsche industrie of beitsprocessen in de metallurgie. Het moet voldoen aan de ASTM F441-normen en de drukclassificatie moet overeenkomen met het systeemontwerp (zoals SCH 80/40).

2. Chemische compatibiliteit
Verschillende industrieën stellen strenge eisen aan de corrosiviteit van materialen

De elektronische halfgeleider- en geneeskunde-industrie vereisen zeer zuivere buizen. CPVC heeft een uitstekende chemische bestendigheid en is bestand tegen ultrapuur water en zwakke zuur/alkali media.
In het hulpsysteem van kerncentrales moet UPVC/CPVC de stralingsweerstandstest doorstaan om lekkage als gevolg van chemische afbraak te voorkomen.
Wanneer industrieel afvalwater corrosieve stoffen bevat (zoals chloor en sulfide), heeft CPVC een betere corrosieweerstand dan UPVC, maar de anti-aging prestaties na langdurig contact moeten worden geverifieerd.

3. Suggesties voor aanpassing van branchetoepassingen
Veilig drinkwater: NSF-gecertificeerde UPVC heeft de voorkeur om niet-toxiciteit te garanderen.
Hoge temperatuur/corrosieve scenario's (zoals metallurgie, fotovoltaïsche zonne-energie): CPVC is betrouwbaarder en er moet extra aandacht worden besteed aan het grensvlakafdichtingsmateriaal (zoals EPDM-pakking).
Precisie-industrie (halfgeleiders, medicijnen): Kies CPVC met een gladde binnenwand om het risico op vochtresten te verminderen.
