SCH8O/DIN UPVC/CPVC Looper Flens

UPVC/CPVC Looper Flens wordt gebruikt in industriële en bouwtoepassingen. Het biedt corrosiebestendigheid en prestaties bij hoge temperaturen, waardoor het geschikt is voor het transporteren van verschillende vloeistoffen en gassen.

De flens is ontworpen voor eenvoudige installatie, waardoor veilige leidingverbindingen worden gegarandeerd en lekkagerisico's worden verminderd. UPVC/CPVC Looper Flens is ideaal voor industrieën zoals waterbehandeling, chemicaliën en HVAC, waardoor de levensduur van leidingsystemen effectief wordt verlengd.

Neem contact met ons op

Vorig：SCH8O/DIN UPVC/CPVC Blind Flange
Volgende：SCH8O/DIN UPVC/CPVC die T-stuk verminderen

parameter sollicitatie Technische normen

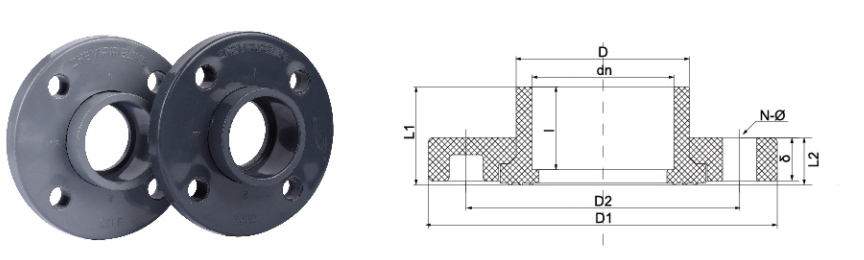

GROOTTE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	32	41	50	62	77	92	107	127	160	182	255	309	344
	D1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	L1	25	28	32	34	39	45	52	60	69	86	96	132	164	184
	L2	14	15	19	19	20	23	25	29	29	31	31	40	47	47
	δ	12.5	14	16	16.5	18	20	23	26	28	30	30	35	41	43
	I	18	23	25	28	31	38	44	51	61	76	86	119	146	165
	N-Φ	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	12-Φ22	12-Φ22
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8	141.81	168.81	219.8	273.81	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2	141.11	168	218.8	272.67	323.47
	D	29	35	44	54	60.2	74	89.4	1057	127	160	190.8	246	306	360
	D1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	L1	23	31	33	37	40	44	52	62	71	84	90	117	137	165
	L2	11	16	17	17	20	21	27	28.5	31	34.5	36.5	40	46	46
	δ	14	15	16	16	18.5	19.5	23.5	24.6	27	31	33	33	42	42
	I	22.2	25.5	31	35	37	40.5	46	50.5	60	70	79	104	128	153
	N-Φ	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	12-Φ24	12-Φ24
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	95	100	125	135	140	155	175	185	210	250	280	330	400	445
	D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	D2	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	L1	35	40	46	50.5	61.5	71	70	73	93	114	142	161	167	167
	L2	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	δ	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	I	30	35	40	44	55	63	61	64	84	104	132	145	155	155
	N-Φ	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	12-Φ23	12-Φ25	16-Φ25

SCH80/DIN UPVC/CPVC Looper Flens - Veilige en Veelzijdige Leidingverbindingen

De SCH80/DIN Looper Flens is een technisch onderdeel dat is ontworpen voor het creëren van betrouwbare en demonteerbare verbindingen in PVC- en CPVC-leidingsystemen. Het vergemakkelijkt de integratie van plastic pijpleidingen met metalen flenzen, pompen en kleppen, waarbij zowel de SCH80- als de DIN-normen worden nageleefd. Dit product is vervaardigd om de maatconsistentie en mechanische integriteit onder gespecificeerde bedrijfsomstenigheden te garanderen, waardoor het geschikt is voor een breed scala aan industriële toepassingen.

Producteigenschappen

Dubbele standaardcompatibiliteit: Ontworpen om bij beide te passen SCH80 and DIN boutpatronen, die een veelzijdige oplossing bieden voor systemen die internationale compatibiliteit vereisen. Deze functie vereenvoudigt de inkoop voor projecten die aan meerdere regionale normen moeten voldoen.
Corrosieweerstand: Vervaardigd uit UPVC (Ongeplastificeerd polyvinylchloride) of CPVC (gechloreerd polyvinylchloride), het flenslichaam is bestand tegen een breed spectrum aan chemicaliën, zuren, alkaliën en zouten. Dit kenmerk is van cruciaal belang voor langdurig gebruik in corrosieve omgevingen.
Structurele integriteit: Dankzij het looperontwerp kan de flens vrij draaien voor het uitlijnen van de bout, waardoor de installatie wordt vereenvoudigd terwijl de kernnaaf een stijve verbinding met de pijp onderhoudt. Dit voorkomt spanning op de gewrichten en zorgt voor een veilige afdichting.
Hogedrukbeoordeling: Ontworpen om drukclassificaties te weerstaan die consistent zijn met het SCH80-buisschema, waardoor het geschikt is voor toepassingen die een hogere druktolerantie vereisen dan standaard PVC-systemen.

Technische Specificaties

Materiaal	Afmetingen	Standaard	Nominale druk
UPVC (PVC-U) /CPVC (PVC-C)	Raadpleeg SCH80- en DIN-specificaties	ASTM D1784 / DIN EN ISO 1452	PN10/Klasse 150
Beschikbare maten	Verbindingstype	Kleur	Pakking Compatibiliteit
1/2 inch tot 12 inch (DN15 tot DN300)	Solvent Cement Socket	Grijs (UPVC), Lichtgrijs/Tan (CPVC)	EPDM, FPM (FKM)

Toepassingsvelden

De SCH80/DIN Looper Flens wordt gebruikt in systemen die een veilige, chemisch bestendige en demonteerbare verbinding vereisen. Typische toepassingen zijn onder meer

Water - en afvalwaterzuiveringsinstallaties
Chemische verwerkings- en verwerkingsinstallaties
Industriële procesleidingen voor corrosieve vloeistoffen
Zwembad- en watersystemen die robuuste, duurzame componenten vereisen
Mijnbouw- en raffinageactiviteiten
Faciliteiten voor energieopwekking

---

Veelgestelde vragen

1. Hoe verschilt een UPVC-lussenflens van een traditionele vaste flens in installatie en toepassing?

Een looperflens is voorzien van een vrij roterende ring, wat de uitlijning van boutgaten tijdens de installatie vereenvoudigt, een aanzienlijk voordeel in krappe ruimtes of wanneer leidingen al zijn vastgezet. Een vaste flens vereist een nauwkeurige rotatie-uitlijning van het gehele pijpgedeelte, wat een grotere uitdaging kan zijn. Het roterende mechanisme van de looperflens helpt ook bij het verminderen van de spanning op het leidingsysteem, vooral bij aansluiting op vaste metalen componenten. Voor specifieke installatie-instructies en best practices kunt u onze technische documentatie raadplegen of contact opnemen met ons ondersteuningsteam.

2. Wat is de temperatuur- en drukbeperking voor de SCH80/DIN CPVC-flens, en hoe verhoudt deze zich tot metalen flenzen in corrosieve omgevingen?

De SCH80/DIN CPVC-flens is ontworpen voor toepassingen met hogere temperaturen dan UPVC, met een maximale gebruikstemperatuur die doorgaans kan oplopen tot 200°F (93°C) en een drukwaarde die consistent is met de SCH80-normen. Hoewel metalen flenzen vaak hogere einddrukwaarden hebben, zijn ze gevoelig voor corrosie door veel industriële chemicaliën. Daarentegen behoudt de CPVC-flens zijn structurele integriteit in corrosieve media, waardoor metalen alternatieven kunnen worden afgebroken. De beslissing tussen CPVC en een metalen flens moet gebaseerd zijn op een uitgebreide analyse van het vloeistoftype, de bedrijfstemperatuur en de vereiste druk. Ons engineeringteam kan een gedetailleerde materiaalcompatibiliteitsanalyse leveren voor uw specifieke toepassing.

Bedrijf

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ja China SCH8O/DIN UPVC/CPVC Looper Flens Voor de voedingsindustrie/Automotive/elektronisch leverancier En op maat gemaakt SCH8O/DIN UPVC/CPVC Looper Flens Voor de voedingsindustrie/Automotive/elektronisch fabriek. Wij zijn opgericht in 2007 en richten ons op onderzoek en ontwikkeling, productie, verkoop en service van industriële CPVC- en UPVC-leidingen. Het bedrijf heeft een aantal certificeringen behaald, waaronder de licentie voor de productie van speciale apparatuur, de licentie voor watergerelateerde producthygiëne in de provincie Zhejiang, de IS09001-certificering voor kwaliteitsmanagementsystemen, de IS014001-certificering voor milieumanagementsystemen en de IS045001-certificering voor arbeidsveiligheid en gezondheid. Het bedrijf beschikt over meer dan 50 onafhankelijke intellectuele-eigendomsrechten en eigen import- en exportrechten. Om gediversifieerde producten en betere diensten te kunnen leveren, heeft het bedrijf geavanceerde technologie, gereedschappen en unieke grondstoffen en managementsystemen uit Duitsland en de Verenigde Staten geïntroduceerd. Door de jaren heen zijn onze producten veelvuldig gebruikt in het pijpleidingtransport van zure en alkalische vloeistoffen, ultrapuur water, drinkwater, zuiver water van elektronische kwaliteit en industrieel afvalwater in de chemische, metallurgische, fotovoltaïsche, kernenergie-, lithiumbatterij-, elektronische halfgeleider-, voedingsmiddelen-, medische, automobiel-, industriële waterzuiverings- en andere industrieën. Momenteel heeft de ZHEYI Group meer dan 30 verkoopmaatschappijen in het hele land en worden allerlei producten geëxporteerd naar Europa, Amerika, Zuidoost-Azië en andere landen en regio s. Deze zijn zeer in trek bij binnenlandse en buitenlandse klanten.

Certificaat van ere

Nieuws

Inzicht in chemische en lithium UPVC/CPVC -kleppen (DIN/AN...
Sep 11,2025
Inleiding tot UPVC- en CPVC -kleppen Wat zijn UPVC- en CPVC -kleppen ? UPVC (ongeplasticiseerd polyvinylchloride) en CPVC (gechloreerd polyvinylchloride) zijn duurzaam, corrosiebestendige thermoplastics d...
meer informatie
UPVC/CPVC -pijpfittingen: de ultieme gids voor installatie...
Sep 04,2025
Inleiding: een uitgebreide gids voor UPVC/CPVC -pijpfittingen In moderne constructie, thuisrenovatie en industriële velden zijn pijpleidingssystemen een onmisbare levenslijn. En UPVC (Ongeplasticiseerd...
meer informatie
De juiste UPVC- of CPVC -klep kiezen voor chemische en lit...
Aug 25,2025
Het selecteren van de juiste klep is een kritieke beslissing in elke chemische verwerking of productiefaciliteit voor lithium-ionbatterij. De verkeerde keuze kan leiden tot lekken, dure downtime en veiligheidsrisico&#...
meer informatie

Laat een bericht achter

Strikte kwaliteitscontrole

De ZHEYI Group hanteert het principe van "kwaliteit staat voorop", maakt gebruik van internationaal geavanceerde apparatuur en hoogwaardige grondstoffen, controleert strikt elke schakel van het productieproces en streeft ernaar pijpleidingproducten te leveren die uitstekend presteren en er prachtig uitzien.

Het bedrijf maakt gebruik van de meest geavanceerde productieapparatuur en hoogwaardige materialen, waaronder het Japanse Sekisui en het Amerikaanse Lubrizol. "ZHEYI" combineert voortreffelijke productietechnologie op perfecte wijze met professioneel management. Elk product ondergaat strenge kwaliteitscontroles - van productie en inspectie tot en met de uiteindelijke levering - om de perfecte combinatie van uiterlijk en functionaliteit te garanderen.
Precisie prestatie testen

Bij ZHEYI wordt elk product zorgvuldig vervaardigd, waarbij niet alleen de nadruk ligt op een verfijnd esthetisch ontwerp, maar ook altijd wordt gestreefd naar uitstekende intrinsieke kwaliteit. Strenge prestatietests garanderen dat het product zijn stabiliteit en duurzaamheid behoudt, zelfs onder zware omstandigheden.:

● Dichtheidstesten: Meet de dichtheid van materialen om de uniformiteit en stabiliteit van structuren te garanderen.
● Vicat-verzachtingstemperatuurtest: beoordeelt de mate van verzachting van materialen onder hoge temperatuuromstandigheden om te garanderen dat het product bestand is tegen vervorming in verschillende omgevingen.
● Oventest: simuleert de hittebestendigheid op lange termijn en controleert of het product langdurig hoge temperaturen kan weerstaan.
● Hydrostatische test: beoordeel de sterkte van leidingen onder hoge druk om de veiligheid en betrouwbaarheid van het product te garanderen.
● Valhamer-impacttest: test de slagvastheid van het product tijdens transport, installatie en dagelijks gebruik.

SCH8O/DIN UPVC/CPVC Looper Flens Kennis van de industrie

Hoe correct te selecteren UPVC/CPVC Looper Flens ? Drukclassificatie en temperatuuraanpassingsgids

UPVC (ongeplastificeerd polyvinylchloride) en CPVC (gechloreerd polyvinylchloride) Looper Flens spelen een sleutelrol in industriële leidingsystemen, vooral in situaties waarin thermische uitzetting, trillingen of pijpverplaatsing moeten worden gebufferd. Correcte selectie vereist uitgebreide aandacht voor materiaaleigenschappen, drukclassificatie, temperatuurbereik en specifieke vereisten voor industriële toepassingen. Het volgende is een selectiegids voor verschillende industrieën:

1. Materiaalselectie: UPVC vs CPVC
UPVC: Geschikt voor normale temperatuur (0°C~60°C) en lage druk scenario's, zuur en alkali corrosieweerstand, lage kosten, vaak gebruikt in drinkwater (Drinkwater) en industriële waterbehandeling (Industriële Waterbehandeling).
CPVC: Hogere temperatuurweerstand (-20°C~110°C), sterkere drukweerstand, geschikt voor media op hoge temperatuur, zoals koelmiddeltransport in de fotovoltaïsche industrie of corrosieve vloeistoffen in de metallurgie (Metallurgie).

2. Aanpassing van het drukniveau
Klasse 150: Geschikt voor lagedruksystemen, zoals veilig drinkwater en ultrazuivere waterafgifte voor elektronische halfgeleiders.
Klasse 200/Klasse 300: Geschikt voor midden - en hogedrukscenario's, zoals hulppijpleidingen van kerncentrales of hogedrukafvoersystemen van industrieel afvalwater.

3. Gids voor aanpassing van industriële toepassingen
Geneeskunde: Moet voldoen aan de FDA-normen, CPVC (sterilisatieweerstand bij hoge temperatuur) heeft de voorkeur en het drukniveau is meestal klasse 150.
Fotovoltaïsch: CPVC is geschikter omdat het een koelvloeistofcirculatie op hoge temperatuur met zich meebrengt en temperatuur- en drukweerstand vereist (klasse 200 ).
Metallurgie: Sterke zuur/alkali-omgeving, UPVC (normale temperatuur) of CPVC (hoge temperatuur), het drukniveau moet worden geselecteerd op basis van de pompdruk (meestal klasse 200 ~ 300).
Kernenergie: Hulpleidingen kunnen CPVC (stralingsbestendige aangepaste versie), klasse 300 gebruiken om veiligheidsredundantie te garanderen.
Elektronische halfgeleider: Ultrapuur watersysteem beveelt UPVC (laag neerslag) aan, klasse 150 is voldoende.

4. Installatie - en onderhoudsaanbevelingen
Vermijd overtemperatuur en overdruk: UPVC is gemakkelijk te verzachten bij >60°C, en CPVC vereist extra ondersteuning bij >110°C.
Aanpassing van afdichtingsmateriaal: EPDM-pakkingen zijn geschikt voor drinkwater en PTFE-pakkingen zijn geschikter voor sterke zuren (zoals metallurgisch afvalwater).
Regelmatige inspectie: sterk corrosieve omgevingen zoals industrieel afvalwater vereisen verkorte onderhoudscycli.
