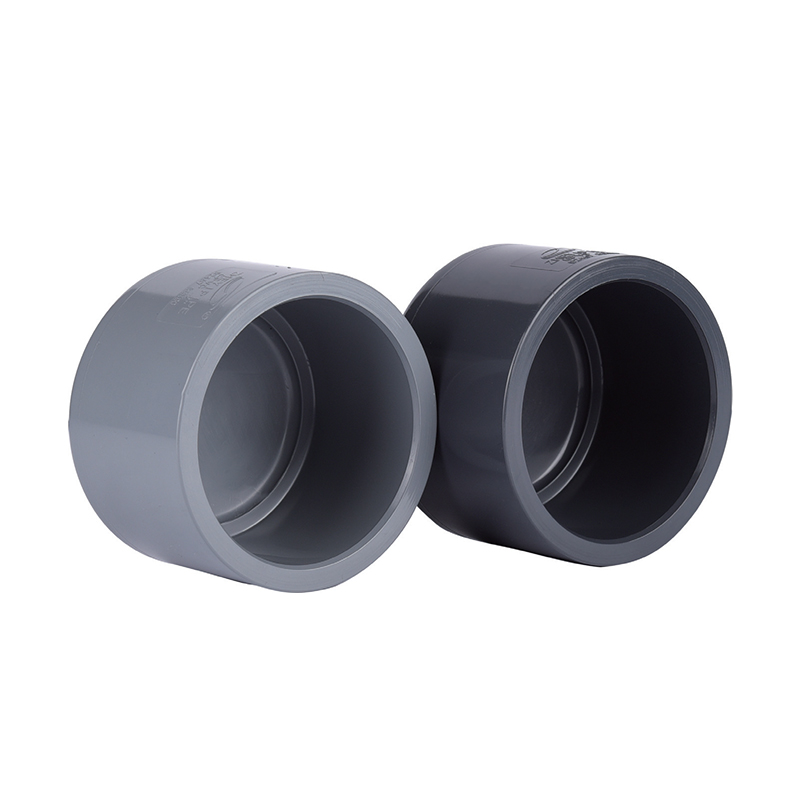

SCH8O/DIN UPVC/CPVC-dop

UPVC-doppen zijn licht en toch stevig, ontworpen om de uiteinden van verschillende pijpleidingsystemen af te dichten, waardoor mediumlekkage effectief wordt voorkomen en de systeemstabiliteit wordt gegarandeerd. Dankzij het nauwkeurige ontwerp zijn UPVC/CPVC-kappen eenvoudig te installeren, waardoor tijd en kosten worden bespaard tijdens de bouw.

Ze zijn toepasbaar in industriële pijpleidingen, sanitaire systemen en landbouwirrigatie en zijn verkrijgbaar in verschillende maten om aan verschillende eisen te voldoen en tegelijkertijd de afdichtingsprestaties te garanderen.

Neem contact met ons op

Vorig：SCH8O/DIN UPVC/CPVC mannelijke adapter
Volgende：SCH8O/DIN UPVC/CPVC Reducer Bushing

parameter sollicitatie Technische normen

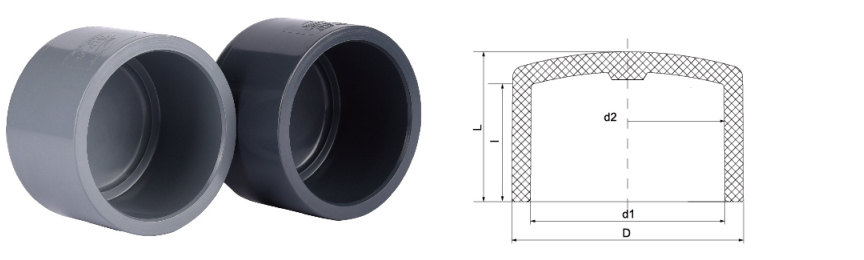

Grootte/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DikN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40	51	61	75	88	105	127	162	186	255	313	350
	L	24	31	35	42	43	51	57	65	80	96	111	147	180	198
	ik	18	24	26	30	32	40	44	51	61	74	84	118	146	165
ANSIk	d1	21.51	26.87	33.62	42.4	48.45	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.87	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	ik	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	ik	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

SCH80 · DIN · AFSLUITBEVESTIGING

UPVC / CPVC-dop

Inbusuiteinde · Oplosmiddellas · Optie met schroefdraad

De SCH80/DIN UPVC/CPVC-dop is een cruciaal eindonderdeel dat is ontworpen om een veilige, lekvrije afdichting te bieden aan het uiteinde van onder druk staande leidingnetwerken. Deze doppen zijn vervaardigd in overeenstemming met de metrische normen ASTM SCH80 en DIN en zijn gemaakt van niet-geplastificeerde polyvinylchloride (UPVC) of gechloreerde polyvinylchloride (CPVC) harsen. De dikkere wandafmetingen van het SCH80-profiel zorgen voor hogere drukwaarden vergeleken met standaard utiliteitsfittingen. Deze componenten worden specifiek gebruikt in omgevingen met agressieve chemische media, ultrazuiver water en vloeistoftransport bij hoge temperaturen. De materiaalsamenstelling zorgt voor weerstand tegen aanslag en elektrochemische corrosie, waardoor de structurele integriteit in complexe industriële vloeistofbehandelingssystemen behouden blijft.

Chemische inertie

Zowel UPVC- als CPVC-varianten vertonen een hoge weerstand tegen een breed spectrum aan zuren, basen, zouten en oxidatiemiddelen, waardoor materiaaldegradatie bij corrosieve chemische processen wordt voorkomen.

Tolerantie bij hoge druk

De wanddikte van de SCH80 zorgt voor een robuuste drukgrens, waardoor de doppen bestand zijn tegen systeempieken en consistente bedrijfsdrukken in de industriële waterbehandeling.

Thermische stabiliteit

CPVC-opties breiden het operationele bereik uit tot temperaturen tot 93°C (200°F), waardoor ze geschikt zijn voor het hanteren van hete corrosieve vloeistoffen en farmaceutische verwerking.

Gladde interne boring

De lage wrijvingscoëfficiënt van de interne oppervlakken minimaliseert de drukval en voorkomt de ophoping van biologische groei of minerale afzettingen.

Materiaalvergelijking · UPVC versus CPVC

Functie

UPVC-dop

CPVC-kap

Standaardnaleving

ASTM D2467 (SCH80) / DIN8063

ASTM F439 (SCH80) / DIN EN ISO 15493

Maximale temperatuur

60°C (140°F)

93°C (200°F)

Verbindingstype

Socket (oplosmiddelcement) / schroefdraad

Corrosiebestendigheid

Hoog (zuren/basen)

Zeer hoog (zuren/basen/hoge temperatuur)

Gemeenschappelijke kleur

Donkergrijs

Lichtgrijs/ivoor

Industriële toepassingsgebieden

⌂

Elektronica en halfgeleiders

Beëindiging van ultrapuur water (UPW) en watercircuits van elektronische kwaliteit waarbij uitloging moet worden vermeden.

⌂

Energie en fotovoltaïsche energie

Gebruikt in productielijnen voor zonnecellen voor het transport van zure etsvloeistoffen en industrieel afvalwater.

⌂

Chemie en metallurgie

Veilige afdichting van toevoerleidingen voor chemicaliën, beitstanks en metallurgische verwerkingsleidingen.

⌂

Voedsel en farmaceutische producten

Levering van drinkwater en procesvloeistoffen die voldoen aan strenge eisen op het gebied van hygiëne en inertie.

⌂

Industriële waterbehandeling

Toepasbaar in de productie van lithiumbatterijen en industriële afvalwaterzuiveringssystemen in de automobielsector.

⛭

Richtlijnen voor installatie en opslag

Lassen met oplosmiddel: Zorg ervoor dat u de juiste primer en oplosmiddelcement gebruikt, speciaal ontwikkeld voor UPVC of CPVC. Zorg voor voldoende uithardingstijd volgens het drukdraagschema van de fabrikant voordat u het systeem test.
Opslagomstandigheden: Bewaar doppen in een koele omgeving, uit de buurt van directe blootstelling aan ultraviolette straling (UV). Langdurige blootstelling aan zonlicht kan na verloop van tijd leiden tot verbrossing van het materiaal.
Schroefdraadverbindingen: Gebruik voor versies met schroefdraad PTFE-tape of compatibele draadafdichtmiddelen. Draai niet te veel aan, omdat plastic draden spanningsscheuren kunnen oplopen als er overmatige kracht wordt uitgeoefend.
Hantering: Inspecteer vóór installatie op haarscheurtjes of fysieke impactschade, vooral in omgevingen met koud weer waar de thermoplastische slagvastheid verminderd is.

◉

Kritieke operationele limieten

Gebruik geen UPVC-doppen met vloeistoffen van meer dan 60°C of met geconcentreerde oxidatiemiddelen zoals salpeterzuur van meer dan 15%.
CPVC-doppen zijn niet geschikt voor gebruik met stoom of continue blootstelling aan gechloreerde oplosmiddelen bij hoge temperaturen.
Vermijd impactbelasting of plotselinge drukpieken die 1,5 maal de nominale werkdruk overschrijden.
Gebruik nooit metalen pijptangen rechtstreeks op het doplichaam; gebruik bandsleutels om uitholling van het oppervlak en spanningsverhogers te voorkomen.
Breng geen oplosmiddelcement aan op schroefdraadverbindingen. Voor installaties met schroefdraaddoppen zijn schroefdraadafdichtmiddelen vereist.
